Vordere Rückwandplatine für Laufwerke installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere 2,5‑ oder 3,5-Zoll-Rückwandplatine zu installieren.

Zu dieser Aufgabe

  • Der Server unterstützt bis zu drei vordere Rückwandplatinen für 2,5‑Zoll-Laufwerke der folgenden Typen. Je nach Art der Rückwandplatinen und ihrer Anzahl ändert sich die Installationsposition der Rückwandplatinen.

    • 2,5-Zoll-SAS/SATA-Rückwandplatine mit 8 Positionen

    • 2,5‑Zoll-AnyBay-Rückwandplatine mit 8 Positionen

    • 2,5‑Zoll-NVMe-Rückwandplatine mit 8 Positionen

    Anmerkung
    Die oben aufgeführten AnyBay‑ und NVMe-Rückwandplatinen verwenden dieselbe physische Platine. Der Unterschied besteht darin, welche Anschlüsse auf der Rückwandplatine verkabelt sind: NVMe und SAS/SATA oder nur NVMe.
  • Der Server unterstützt die folgenden Typen von vorderen Rückwandplatinen für 3,5‑Zoll-Laufwerke:

    • 3,5-Zoll-SAS/SATA-Rückwandplatine mit 12 Positionen

    • 3,5‑Zoll-AnyBay-Rückwandplatine mit 12 Positionen

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie die vordere Rückwandplatine für Laufwerke.
    Anmerkung
    Je nach Typ Ihrer Rückwandplatine weicht sie möglicherweise von den Abbildungen ab.

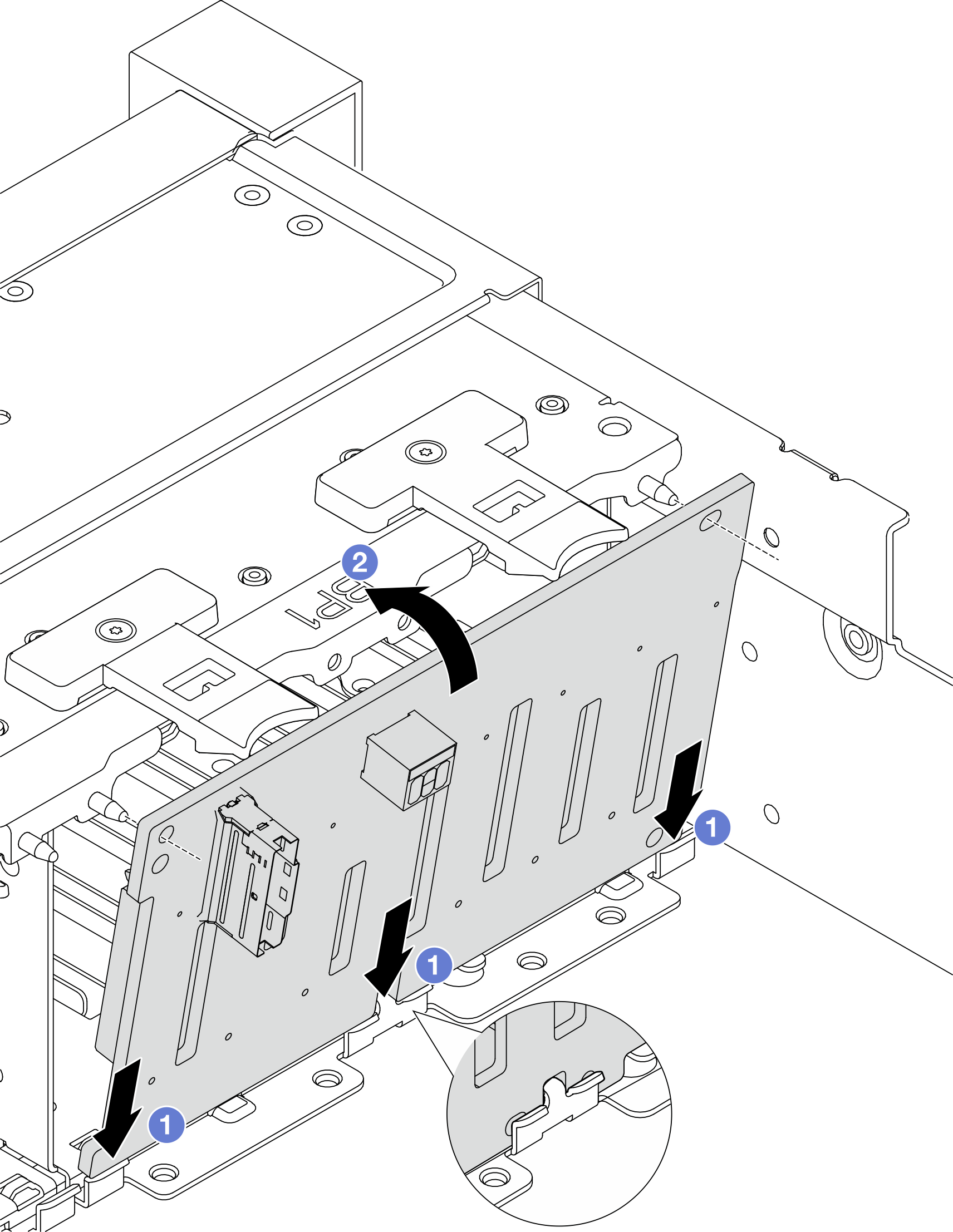

    Abbildung 1. Installieren der vorderen Rückwandplatine für 2,5-Zoll-Laufwerke
    Installing the front 2.5-inch drive backplane
    1. Richten Sie die Unterseite der Rückwandplatine an den Öffnungen am Gehäuse aus und senken Sie die Rückwandplatine in das Gehäuse ab.
    2. Richten Sie die Öffnungen der Rückwandplatine an den Stiften am Gehäuse aus und drücken Sie die Rückwandplatine in Position. Die Lösehebel halten die Rückwandplatine in Position.

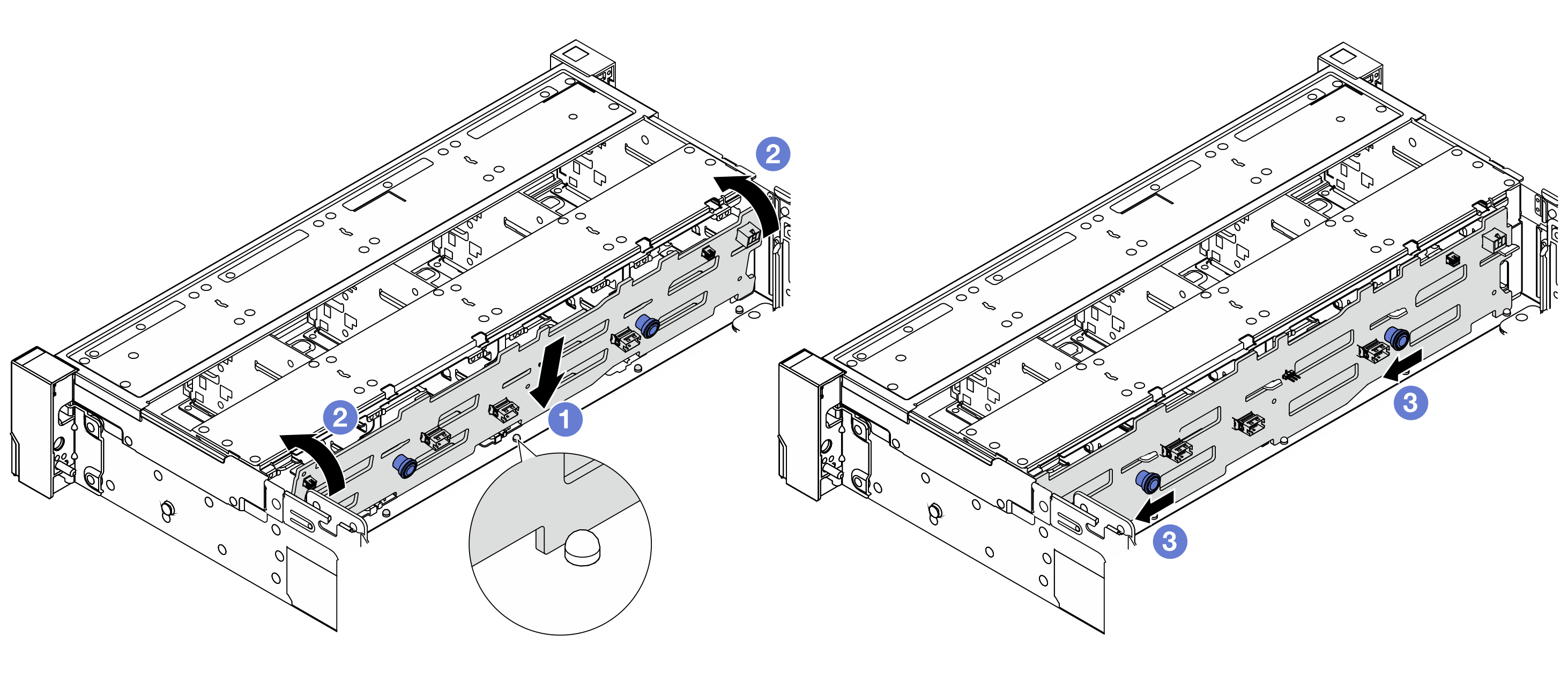

    Abbildung 2. Vordere Rückwandplatine für 3,5-Zoll-Laufwerke installieren
    Installing the front 3.5-inch drive backplane
    1. Richten Sie die Unterseite der Rückwandplatine am Gehäuse aus und senken Sie sie in das Gehäuse ab.
    2. Drehen Sie die Rückwandplatine in die vertikale Position. Achten Sie darauf, dass die vier Häkchen am Gehäuse durch die entsprechenden Bohrungen in der Rückwandplatine geführt werden.
    3. Schieben Sie die Rückwandplatine wie dargestellt, bis sie einrastet.
  3. Schließen Sie die Kabel an der Rückwandplatine für Laufwerke an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

  1. Setzen Sie alle Laufwerke und (gegebenenfalls) Abdeckblenden wieder in die Laufwerkpositionen ein. Siehe 2,5- oder 3,5-Zoll-Hot-Swap-Laufwerk installieren.

  2. Installieren Sie den Systemlüfterrahmen wieder, wenn Sie ihn entfernt haben. Siehe Systemlüfterrahmen installieren.

  3. Schließen Sie den Austausch von Komponenten ab, (siehe Austausch von Komponenten abschließen).
