Instalación de la placa posterior de la unidad frontal

Siga las instrucciones que aparecen en esta sección para instalar la placa posterior de la unidad frontal de 2,5" o 3,5".

Acerca de esta tarea

  • El servidor admite hasta tres placas posteriores de unidad frontal de 2,5" de los tipos a continuación. Dependiendo del tipo y la cantidad de placas posteriores, la ubicación de instalación de las placas posteriores varía.
    • Placa posterior SAS/SATA de 8 bahías de 2,5"

    • Placa posterior AnyBay de 8 bahías de 2,5"

    • Placa posterior NVMe de 8 bahías de 2,5"

    Nota
    La placa posterior AnyBay y la placa posterior NVMe mencionadas arriba utilizan la misma placa de circuitos física. La diferencia consiste en los conectores que están cableados en la placa posterior: NVMe y SAS/SATA, o simplemente NVMe.
  • El servidor admite los siguientes tipos placas posteriores de unidad frontal de 3,5":
    • Placa posterior SAS/SATA de 12 bahías de 3,5”

    • Placa posterior AnyBay de 12 bahías de 3,5"

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Instale la placa posterior de la unidad frontal.
    Nota
    Dependiendo del tipo específico, su placa posterior puede ser levemente diferente a la ilustración.

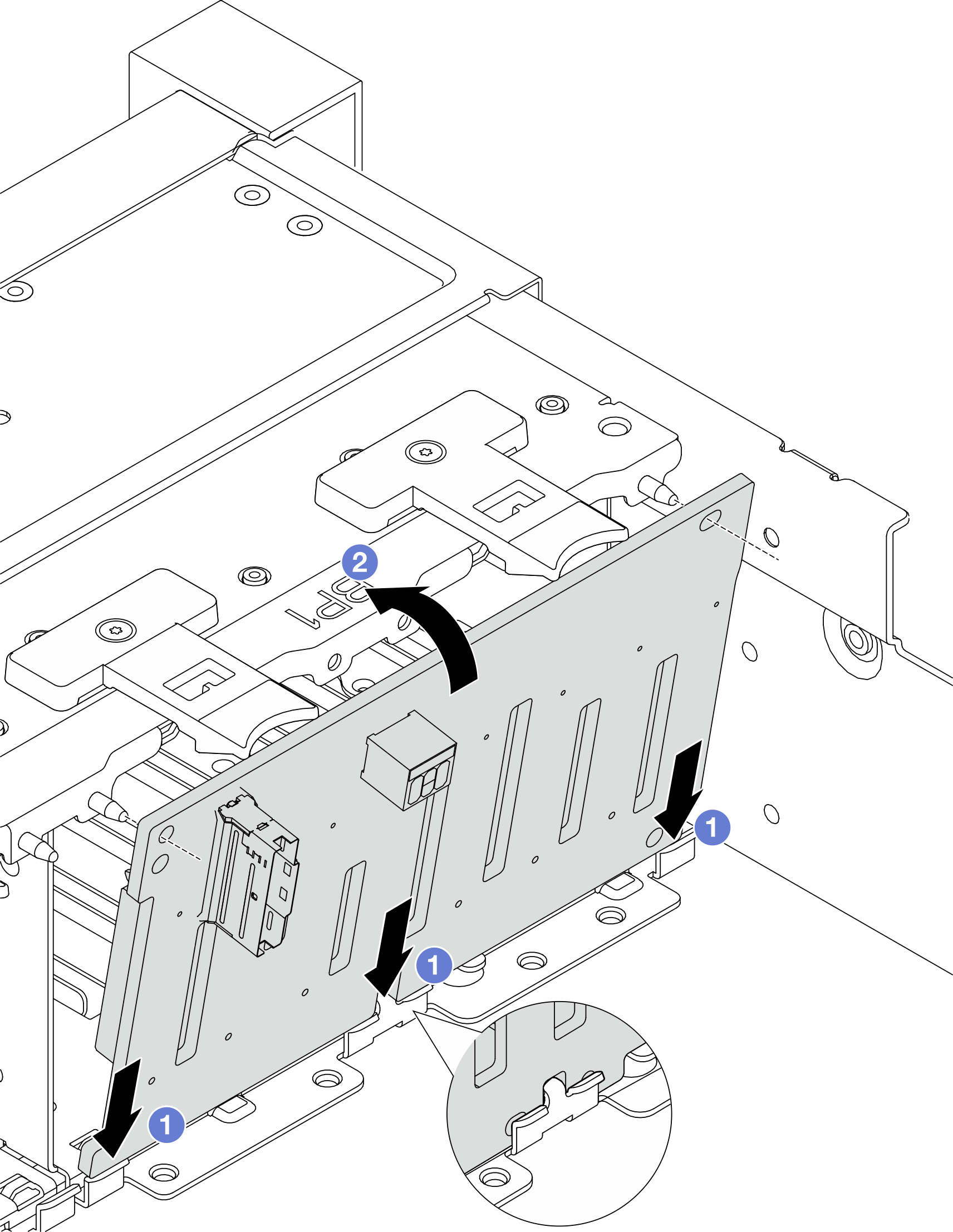

    Figura 1. Instalación de la placa posterior de la unidad frontal de 2,5"
    Installing the front 2.5-inch drive backplane
    1. Alinee la parte inferior de la placa posterior con las ranuras del chasis y baje la placa posterior al chasis.
    2. Alinee los orificios de la placa posterior con las patillas del chasis y presione la placa posterior en su posición. Las pestañas de liberación fijarán la placa posterior en su posición.

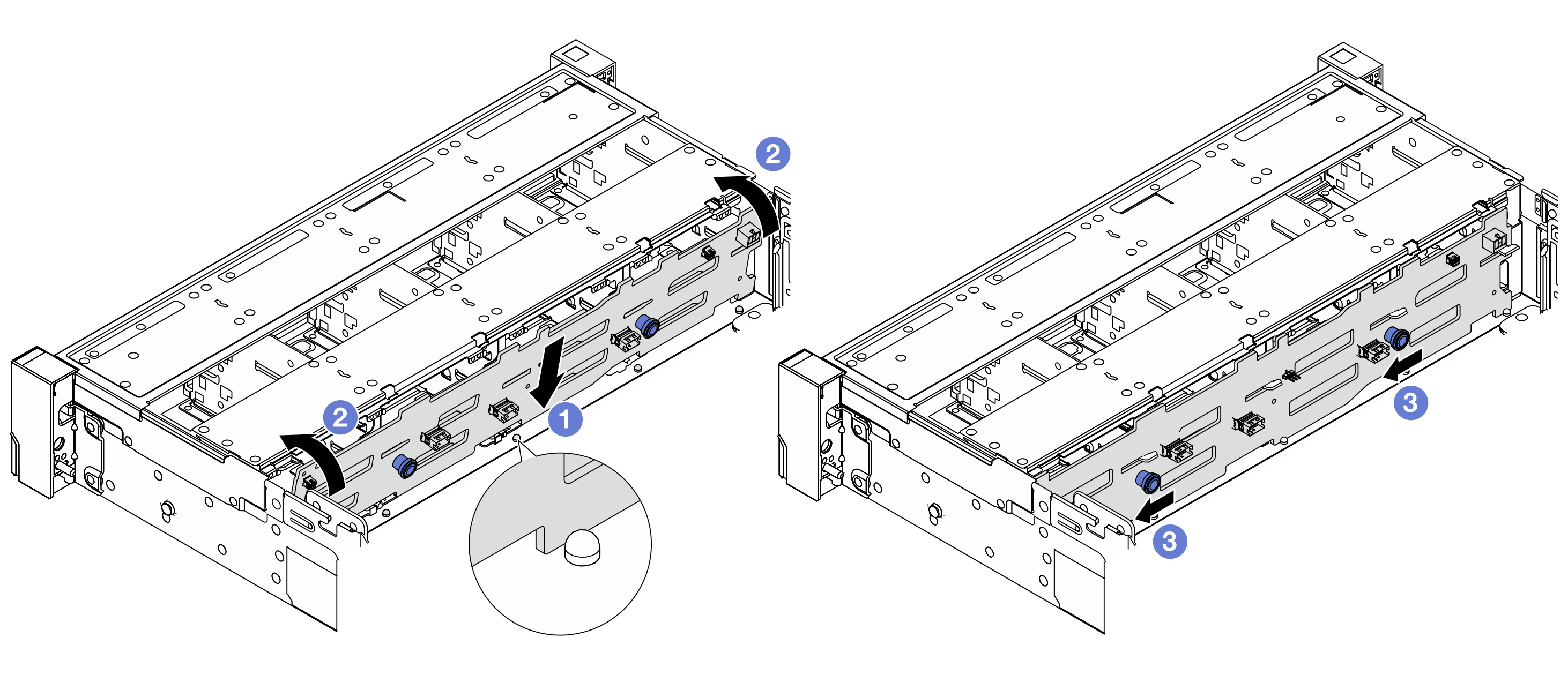

    Figura 2. Instalación de la placa posterior de la unidad frontal de 3,5"
    Installing the front 3.5-inch drive backplane
    1. Alinee la parte inferior de la placa posterior con el chasis y bájela hacia el interior del mismo.
    2. Gire la placa posterior hasta la posición vertical. Asegúrese de que los cuatro ganchos del chasis pasen por los orificios correspondientes en la placa posterior.
    3. Luego, deslice la placa posterior tal como se muestra, hasta que se fije en su lugar.
  3. Conecte los cables a la placa posterior de la unidad. Consulte Disposición interna de los cables.

Después de finalizar

  1. Vuelva a instalar todas las unidades y rellenos (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de intercambio en caliente de 2,5" o 3,5".

  2. Si lo quitó, vuelva a instalar el compartimiento del ventilador del sistema. Consulte Instalación del compartimiento del ventilador del sistema.

  3. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
