卸下背面 M.2 转接卡架和硬盘背板

按照本节中的说明卸下背面 M.2 转接卡架和硬盘背板。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下安装在服务器背面的所有热插拔 M.2 硬盘组合件。请参阅卸下热插拔 M.2 硬盘组合件
    3. 卸下顶盖。请参阅卸下顶盖
  2. 如果背面 M.2 背板安装在 3FH M.2 转接卡架中,请执行以下操作:
    1. 从主板组合件上拔下转接卡线缆、PCIe 适配器线缆、M.2 背板电源线和信号线缆。
      注意
      为避免损坏主板组合件,从主板组合件上拔下线缆时,请务必遵循内部线缆布放中的说明操作。
    2. 卸下安装 M.2 背板的 M.2 转接卡架。请参阅卸下背面转接卡组合件
    3. 卸下转接卡组合件中安装的所有 PCIe 适配器。请参阅卸下背面 PCIe 适配器和转接卡
  3. 如果背面 M.2 背板安装在 1FH M.2 转接卡架中,请执行以下操作:
    1. 如果适用,请卸下位于 1FH M.2 转接卡架顶部的背面硬盘仓和背面转接卡组合件。请参阅更换背面硬盘仓卸下背面转接卡组合件
    2. 从主板组合件上拔下 M.2 背板电源线和信号线缆;然后,从机箱上卸下 1FH M.2 转接卡架。请参阅卸下背面转接卡组合件
  4. 从 M.2 背板上拔下 M.2 背板的电源线和信号线缆。
  5. 从 M.2 转接卡架上卸下 M.2 背板。
    1. 松开固定背板的螺钉。
    2. 将背板从转接卡架中抽出;然后,抬起背板将其取出。

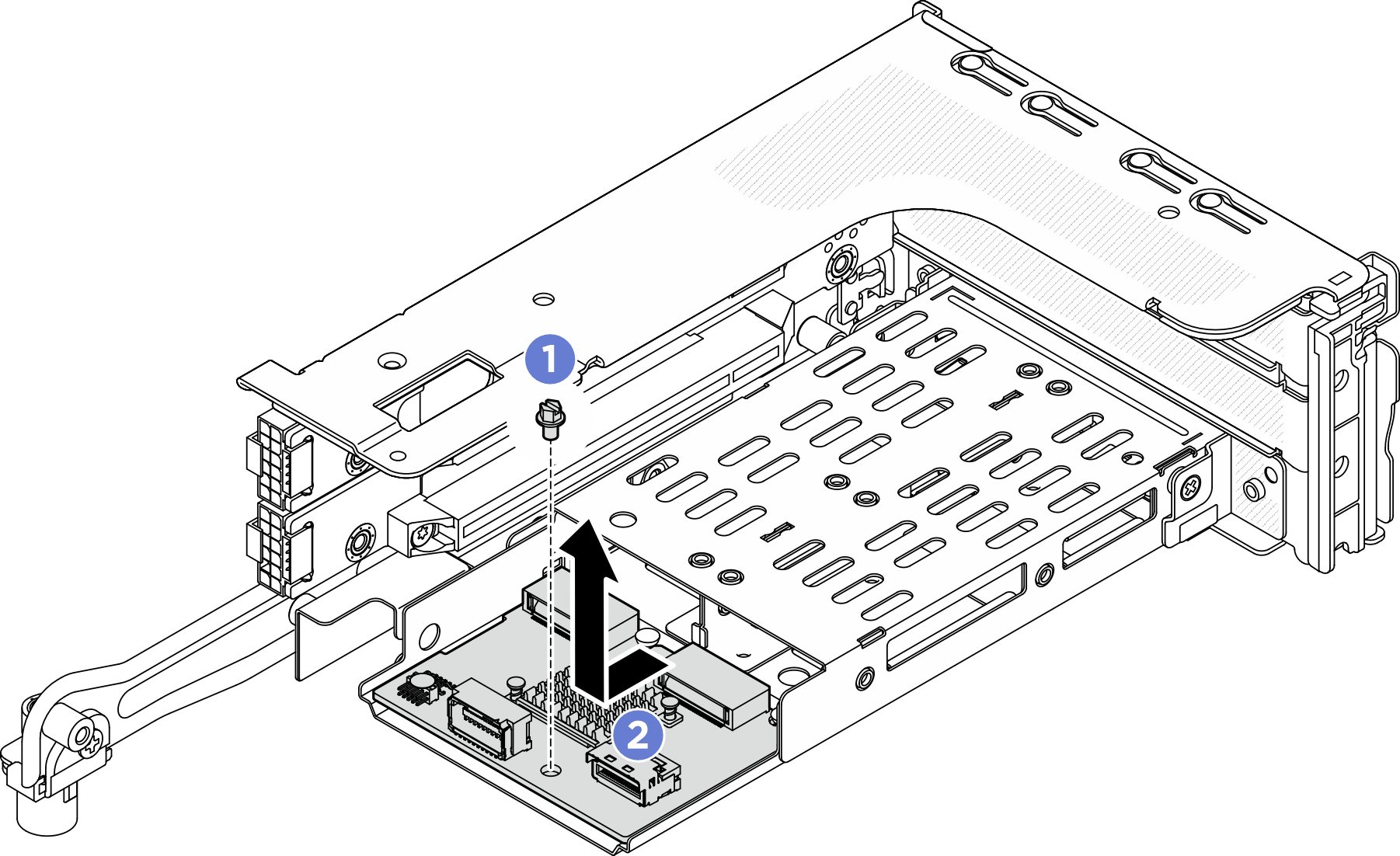

    图 1. 从 3FH M.2 转接卡架上卸下 M.2 背板
    Removing the M.2 backplane from 3FH M.2 riser cage

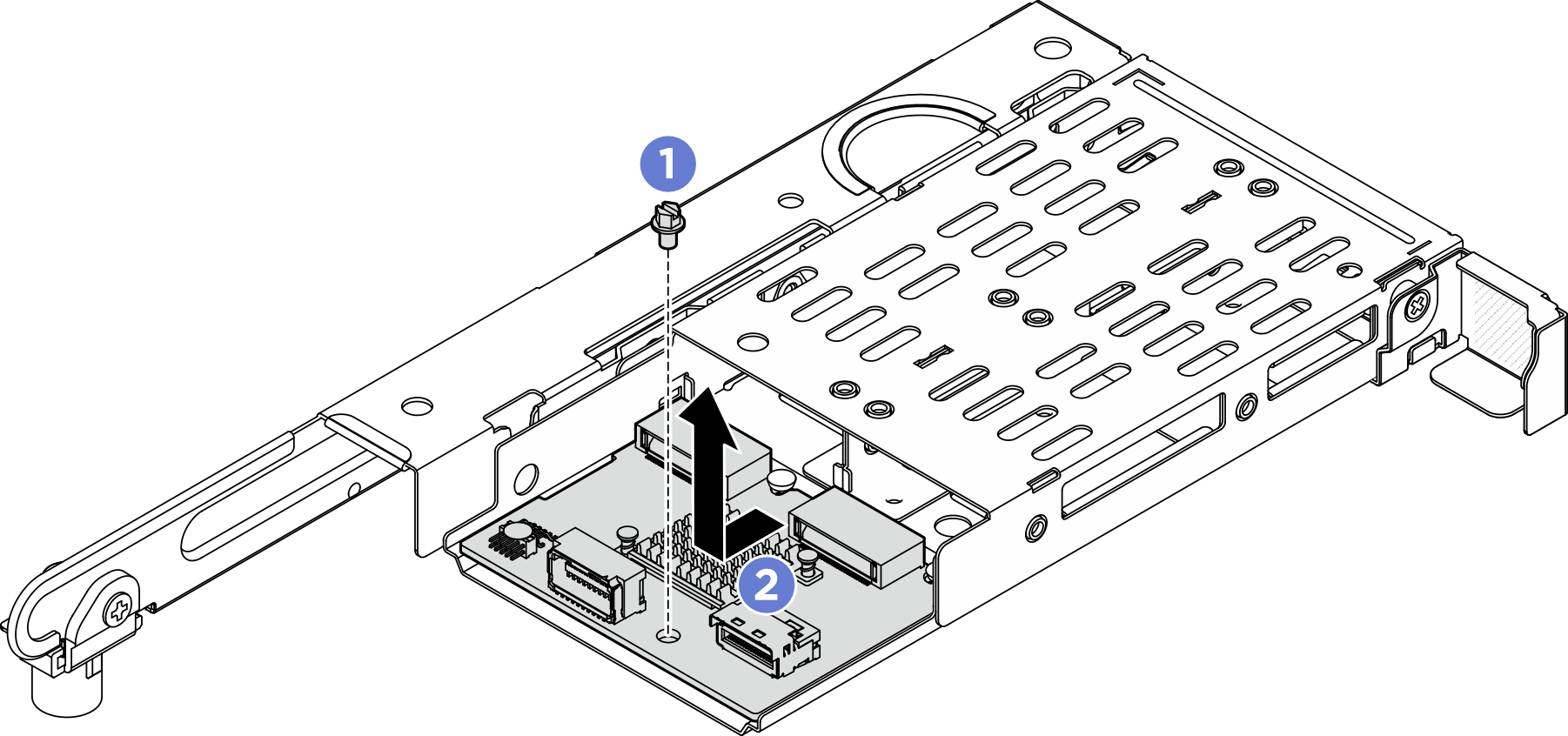

    图 2. 从 1FH M.2 转接卡架上卸下 M.2 背板
    Removing the M.2 backplane from 1FH M.2 riser cage

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
