ถอดตัวครอบตัวยก M.2 ด้านหลังและแบ็คเพลนไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบตัวยก M.2 ด้านหลังและแบ็คเพลนไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ทั้งหมดที่ติดตั้งที่ด้านหลังของเซิร์ฟเวอร์ ดูถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
    3. ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
  2. หากติดตั้งแบ็คเพลน M.2 ด้านหลังในตัวครอบตัวยก 3FH M.2 ให้ทำตามขั้นตอนต่อไปนี้:
    1. ถอดสายการ์ดตัวยก, สายอะแดปเตอร์ PCIe, สายไฟแบ็คเพลน M.2 และสายสัญญาณออกจากส่วนประกอบแผงระบบ
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
    2. ถอดตัวครอบตัวยก M.2 ที่ติดตั้งแบ็คเพลน M.2 ด้านหลังออก ดู ถอดส่วนประกอบตัวยกด้านหลัง
    3. ถอดอะแดปเตอร์ PCIe ทั้งหมดที่ติดตั้งในส่วนประกอบตัวยก ดูถอดอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลังออก
  3. หากติดตั้งแบ็คเพลน M.2 ด้านหลังในตัวครอบตัวยก 1FH M.2 ให้ทำตามขั้นตอนต่อไปนี้:
    1. หากเป็นไปได้ ให้ถอดตัวครอบไดรฟ์ด้านหลังและชุดตัวยกด้านหลังที่ด้านบนของตัวตัวยก 1FH M.2 ดู การเปลี่ยนตัวครอบไดรฟ์ด้านหลัง และ ถอดส่วนประกอบตัวยกด้านหลัง
    2. ถอดสายไฟและสายสัญญาณของแบ็คเพลน M.2 ออกจากส่วนประกอบแผงระบบ จากนั้น ถอดตัวครอบตัวยก 1FH M.2 ออกจากตัวเครื่อง ดูถอดส่วนประกอบตัวยกด้านหลัง
  4. ถอดสายไฟและสายสัญญาณของแบ็คเพลน M.2 ออกจากแบ็คเพลน M.2
  5. ถอดแบ็คแพลน M.2 ออกจากตัวครอบตัวยก M.2
    1. คลายสกรูที่ยึดแบ็คเพลน
    2. เลื่อนแบ็คเพลนออกจากตัวครอบ จากนั้นยกแบ็คเพลนขึ้นเพื่อถอดออก

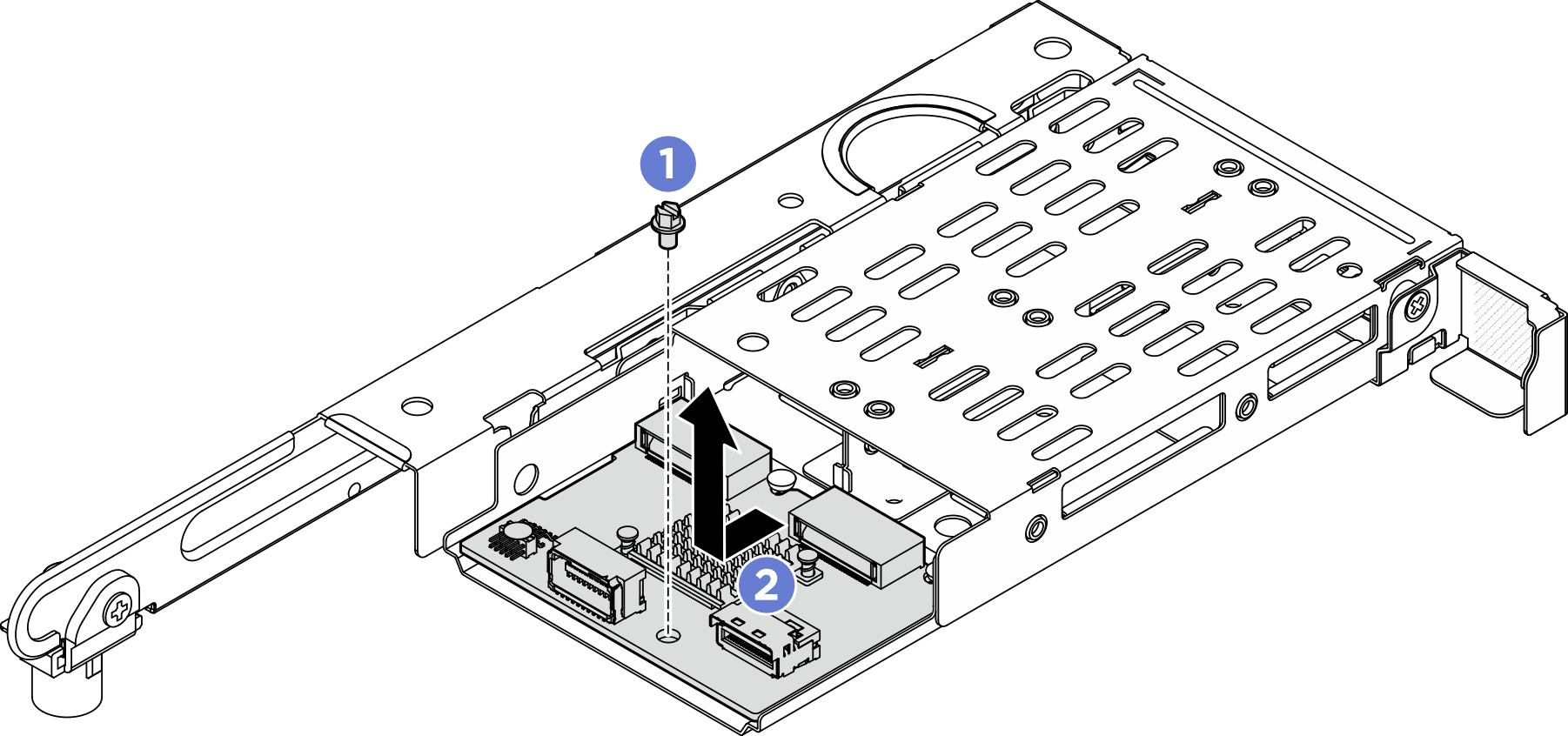

    รูปที่ 1. การถอดแบ็คแพลน M.2 ออกจากตัวครอบตัวยก 3FH M.2
    Removing the M.2 backplane from 3FH M.2 riser cage

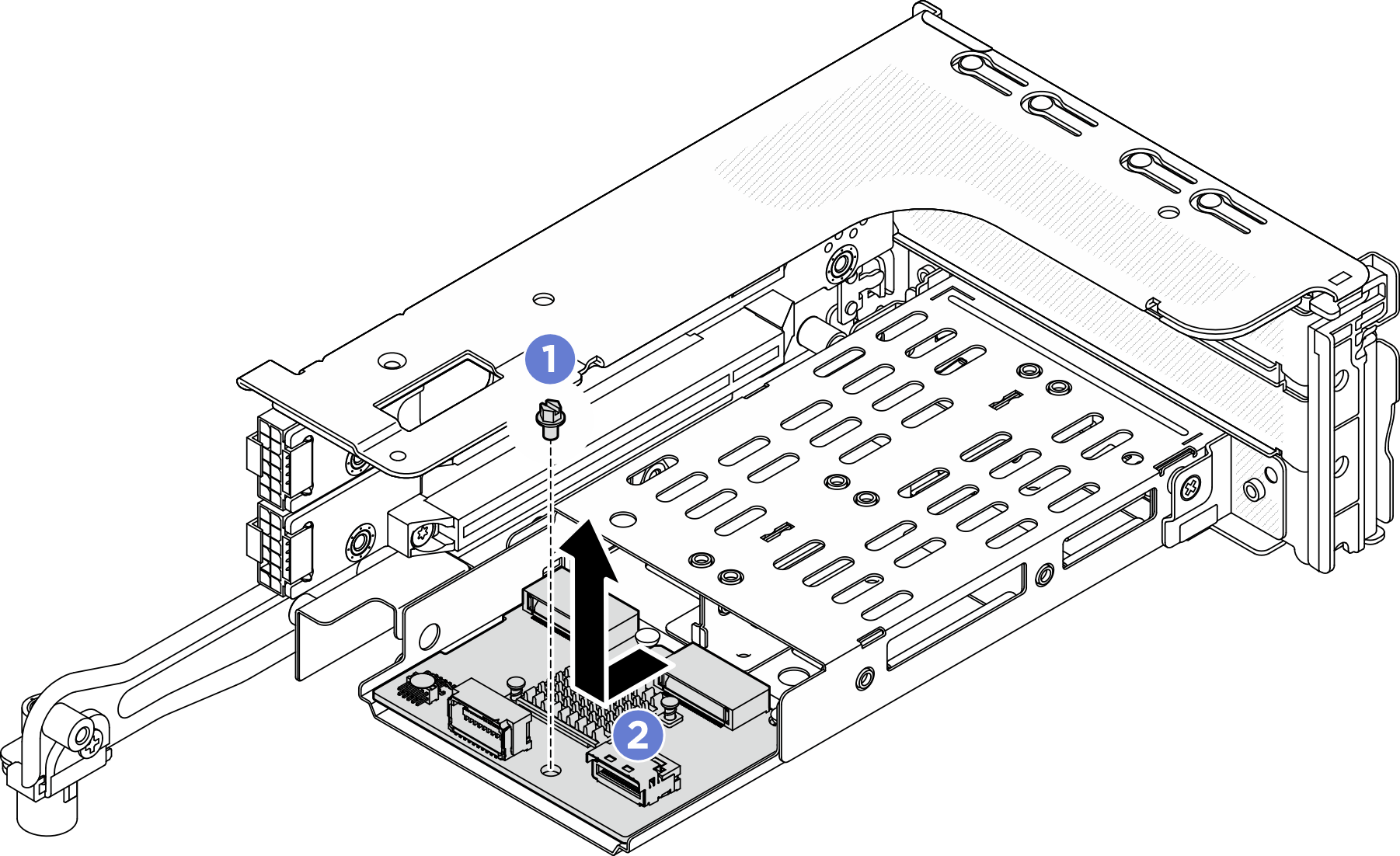

    รูปที่ 2. การถอดแบ็คเพลน M.2 ออกจากตัวครอบตัวยก M.2 1FH
    Removing the M.2 backplane from 1FH M.2 riser cage

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
