ติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าและแบ็คเพลนไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าและแบ็คเพลนไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

รูปที่ 1. แบ็คเพลนไดรฟ์ M.2 ด้านหน้า

1 แผงตัวควบคุม M.2

2 แบ็คเพลนบูต M.2

ขั้นตอน

1. ติดตั้งแบ็คเพลนบูต M.2 บนตัวครอบไดรฟ์
   1. แทรกด้านขวาของแบ็คเพลนเข้ากับตัวครอบไดรฟ์
   2. หมุนด้านซ้ายของแบ็คเพลนไปทางตัวครอบไดรฟ์
   รูปที่ 2. การติดตั้งแบ็คเพลนบูต M.2


   1. ขันสกรูสองตัวเพื่อยึดแบ็คเพลน
      รูปที่ 3. การติดตั้งแบ็คเพลนบูต M.2


2. ติดตั้งแผงควบคุม M.2 เข้ากับตัวครอบไดรฟ์
   1. ติดตั้งแผงตัวควบคุมเข้ากับตัวครอบไดรฟ์ ตรวจสอบให้แน่ใจว่าติดแบ็คเพลนบูตเข้ากับขั้วต่ออย่างแน่นหนาบนขั้นต่อบนแผงตัวควบคุมตามภาพ
   2. ขันสกรูสองตัวเพื่อยึดแผงตัวควบคุม
   รูปที่ 4. การติดตั้งแผงควบคุม M.2 ด้านหน้า


3. ติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้า
   • สำหรับการกำหนดค่าที่มีไดรฟ์ขนาด 2.5 นิ้วที่ด้านหน้าของเซิร์ฟเวอร์ ให้เลื่อนตัวครอบไดรฟ์ M.2 ด้านหน้าเข้าไปในตัวถังจนกว่าจะคลิกเข้าที่
   • สำหรับการกำหนดค่าด้วยไดรฟ์ E3.S หรือโมดูลหน่วยความจำ CXL (CMM) เลื่อนตัวครอบไดรฟ์ M.2 ด้านหน้าเข้าไปในโครงจนกว่าจะคลิกเข้าที่

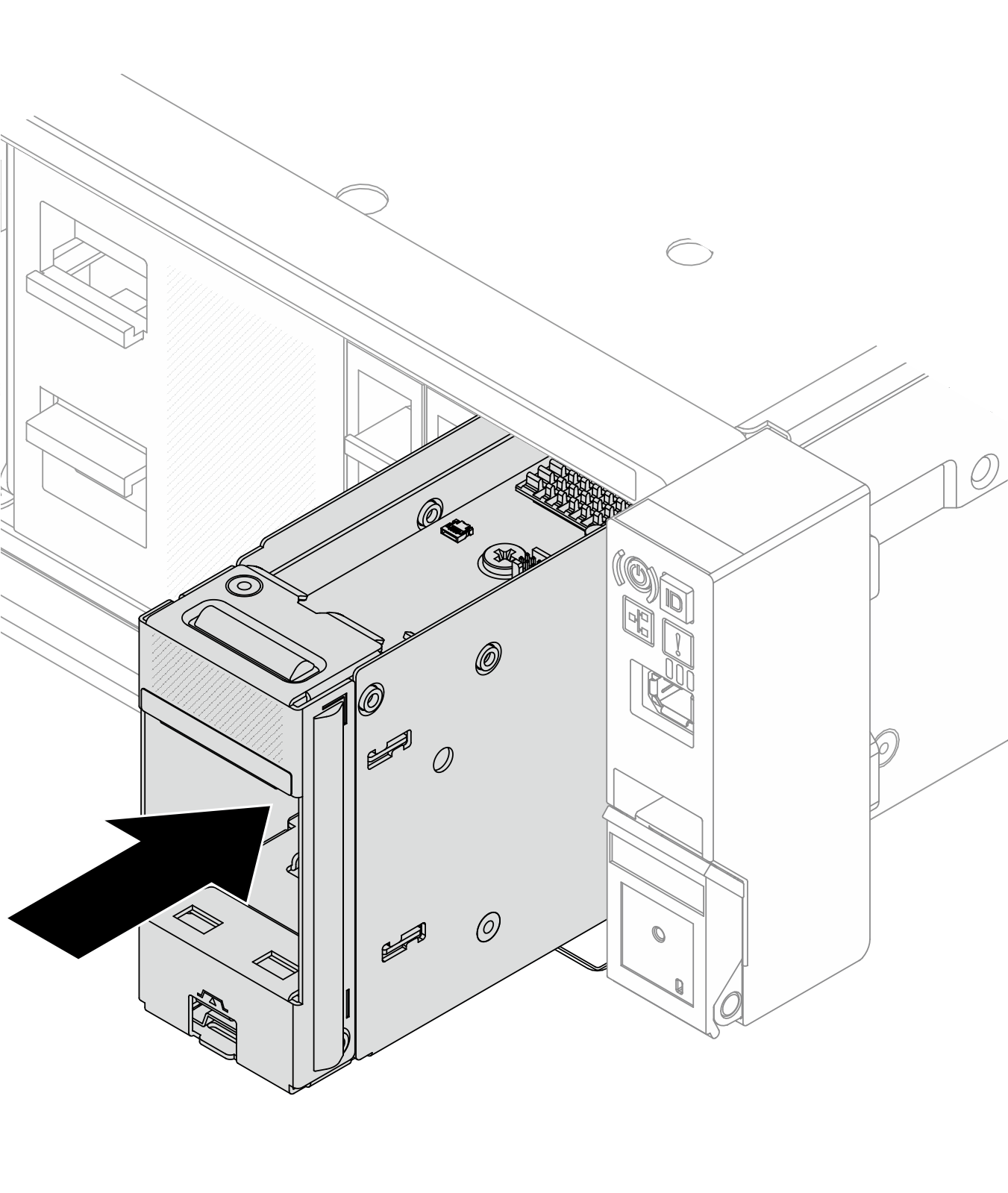

   รูปที่ 5. การติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าลงในตัวถัง



   รูปที่ 6. การติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าเข้ากับโครงตัวครอบ


4. สำหรับการกำหนดค่าด้วย ไดรฟ์ E3.S หรือ CMM ให้ติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าพร้อมโครงตัวครอบเข้าไปในตัวเครื่อง
   1. ตรวจสอบให้แน่ใจว่าสลักอยู่ในตำแหน่งเปิด
   2. เลื่อนตัวครอบไดรฟ์ที่มีโครงเข้าไปในตัวเครื่องจนกระทั่งหมุดนำร่องบนตัวเครื่องเข้าที่
   3. กดสลักลงเพื่อยึดตัวครอบไดรฟ์พร้อมโครง
   รูปที่ 7. การติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าพร้อมโครง



   รูปที่ 8. การติดตั้งตัวครอบไดรฟ์ M.2 ด้านหน้าพร้อมโครง
5. ต่อสายไฟและสายสัญญาณเข้ากับแบ็คเพลน ดู การเดินสายภายใน
