Instalación del compartimiento de la unidad y las placas posteriores M.2 frontales

Siga las instrucciones que aparecen en esta sección para instalar las placas posteriores de la unidad y el compartimiento de la unidad M.2 frontal.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Figura 1. Placas posteriores de la unidad M.2 frontal

1 Placa controladora M.2

2 Placa posterior de arranque M.2

Procedimiento

1. Instale la placa posterior de arranque M.2 en el compartimiento de la unidad.
   1. Inserte el lado derecho de la placa posterior en el compartimiento de la unidad.
   2. Gire el lado izquierdo de la placa posterior hacia el compartimiento de la unidad.
   Figura 2. Instalación de la placa posterior de arranque M.2


   1. Apriete dos tornillos para fijar la placa posterior.
      Figura 3. Instalación de la placa posterior de arranque M.2


2. Instale la placa controladora M.2 en el compartimiento de la unidad.
   1. Instale la placa controladora en el compartimiento de la unidad. Asegúrese de que los contactos de la placa posterior de arranque estén bien colocados en el conector de la placa del controlador, como se muestra.
   2. Apriete los dos tornillos para fijar la placa controladora.
   Figura 4. Instalación de la placa controladora M.2 frontal


3. Instale el compartimiento de la unidad M.2 frontal.
   • Para configuraciones con unidades de 2,5" en la parte frontal del servidor, deslice el compartimiento de la unidad M.2 frontal en el chasis hasta que encaje en su lugar.
   • Para configuraciones con módulos de memoria CXL (CMM) o unidades E3.S, deslice el compartimiento de la unidad M.2 frontal en el marco hasta que encaje en su lugar.

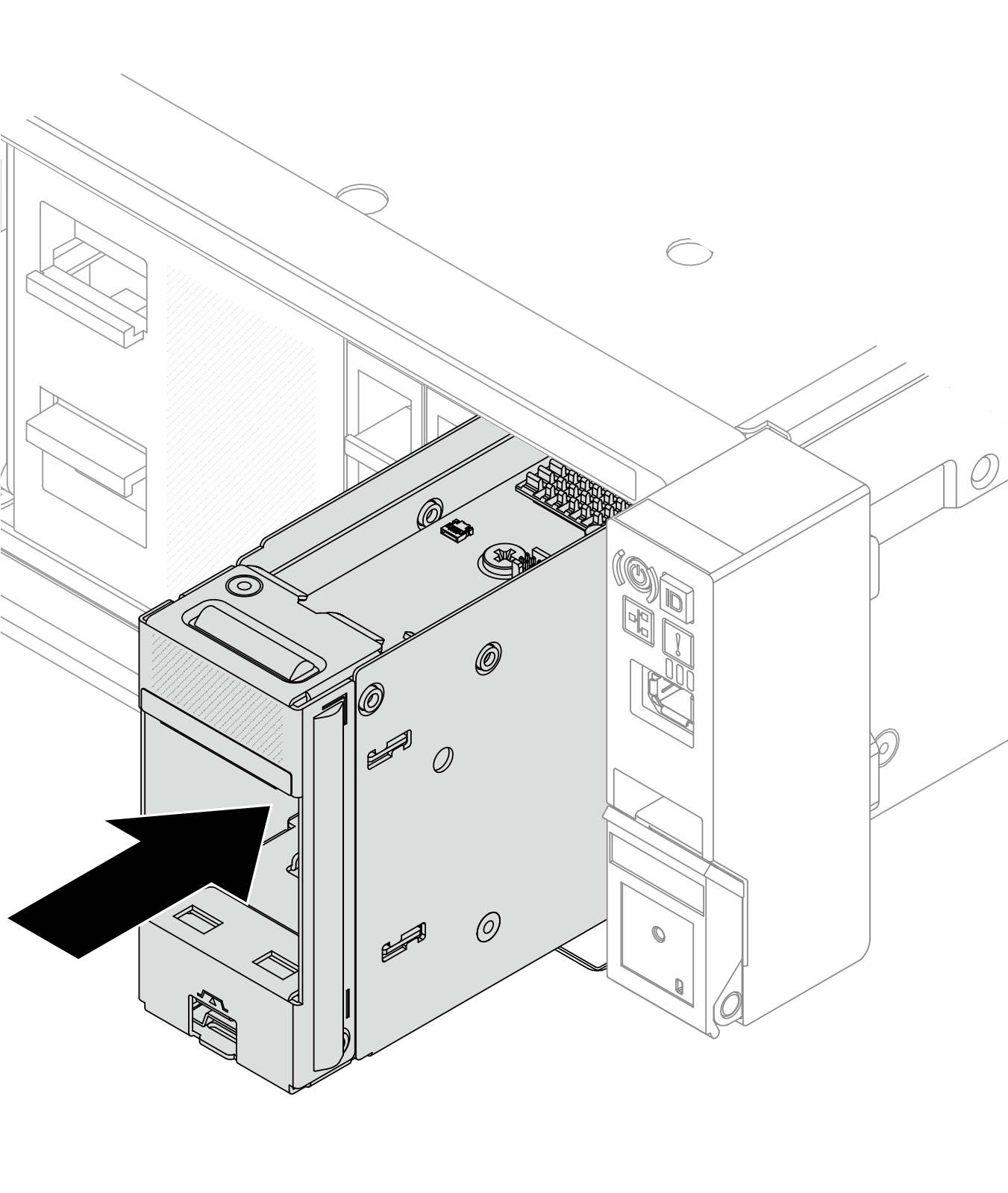

   Figura 5. Instalación del compartimiento de la unidad M.2 frontal en el chasis



   Figura 6. Instalación del compartimiento de la unidad M.2 frontal en el marco del compartimiento


4. Para configuraciones con CMM o unidades E3.S, instale el compartimiento de la unidad M.2 frontal con el marco del compartimiento en el chasis.
   1. Asegúrese de que el pestillo esté en la posición de abierto.
   2. Deslice el compartimiento de la unidad con el marco en el chasis hasta que la patilla guía del chasis encaje en su lugar.
   3. Presione el pestillo hacia abajo para fijar el compartimiento de la unidad con el marco.
   Figura 7. Instalación del compartimiento de la unidad M.2 frontal con marco



   Figura 8. Instalación del compartimiento de la unidad M.2 frontal con marco
5. Conecte los cables de alimentación y de señal a las placas posteriores. Consulte Disposición interna de los cables.
