Vordere M.2-Laufwerkhalterung und Rückwandplatinen für Laufwerke installieren

Befolgen Sie die Anweisungen in diesem Abschnitt, um die vordere M.2-Laufwerkhalterung und die Rückwandplatinen zu installieren.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Abbildung 1. Vordere Rückwandplatinen für M.2-Laufwerke
Front M.2 drive backplanes
1 M.2-Controllerplatine2 M.2-Boot-Rückwandplatine

Vorgehensweise

  1. Installieren Sie die M.2-Boot-Rückwandplatine an der Laufwerkhalterung.
    1. Setzen Sie die rechte Seite der Rückwandplatine in die Laufwerkhalterung ein.
    2. Drehen Sie die linke Seite der Rückwandplatine in Richtung der Laufwerkhalterung.
    Abbildung 2. M.2-Boot-Rückwandplatine installieren
    Installing the M.2 boot backplane
    1. Befestigen Sie die beiden Schrauben, um die Rückwandplatine zu fixieren.
      Abbildung 3. M.2-Boot-Rückwandplatine installieren
      Installing the M.2 boot backplane
  2. Installieren Sie die M.2-Controllerplatine in der Laufwerkhalterung.
    1. Installieren Sie die Controllerplatine in der Laufwerkhalterung. Stellen Sie sicher, dass die Kontakte der Boot-Rückwandplatine wie dargestellt richtig im Anschluss auf der Controllerplatine eingesetzt sind.
    2. Ziehen Sie zwei Schrauben an, um die Controllerplatine zu befestigen.
    Abbildung 4. Installieren der vorderen M.2-Controllerplatine
    Installing the front M.2 controller board
  3. Installieren Sie die vordere M.2-Laufwerkhalterung.
    • Bei Konfigurationen mit 2,5-Zoll-Laufwerken an der Vorderseite des Servers schieben Sie die vordere M.2-Laufwerkhalterung in das Gehäuse, bis sie einrastet.
    • Schieben Sie bei Konfigurationen mit E3.S-Laufwerken oder CXL-Speichermodulen (CMMs) die vordere M.2-Laufwerkhalterung in den Rahmen, bis sie einrastet.

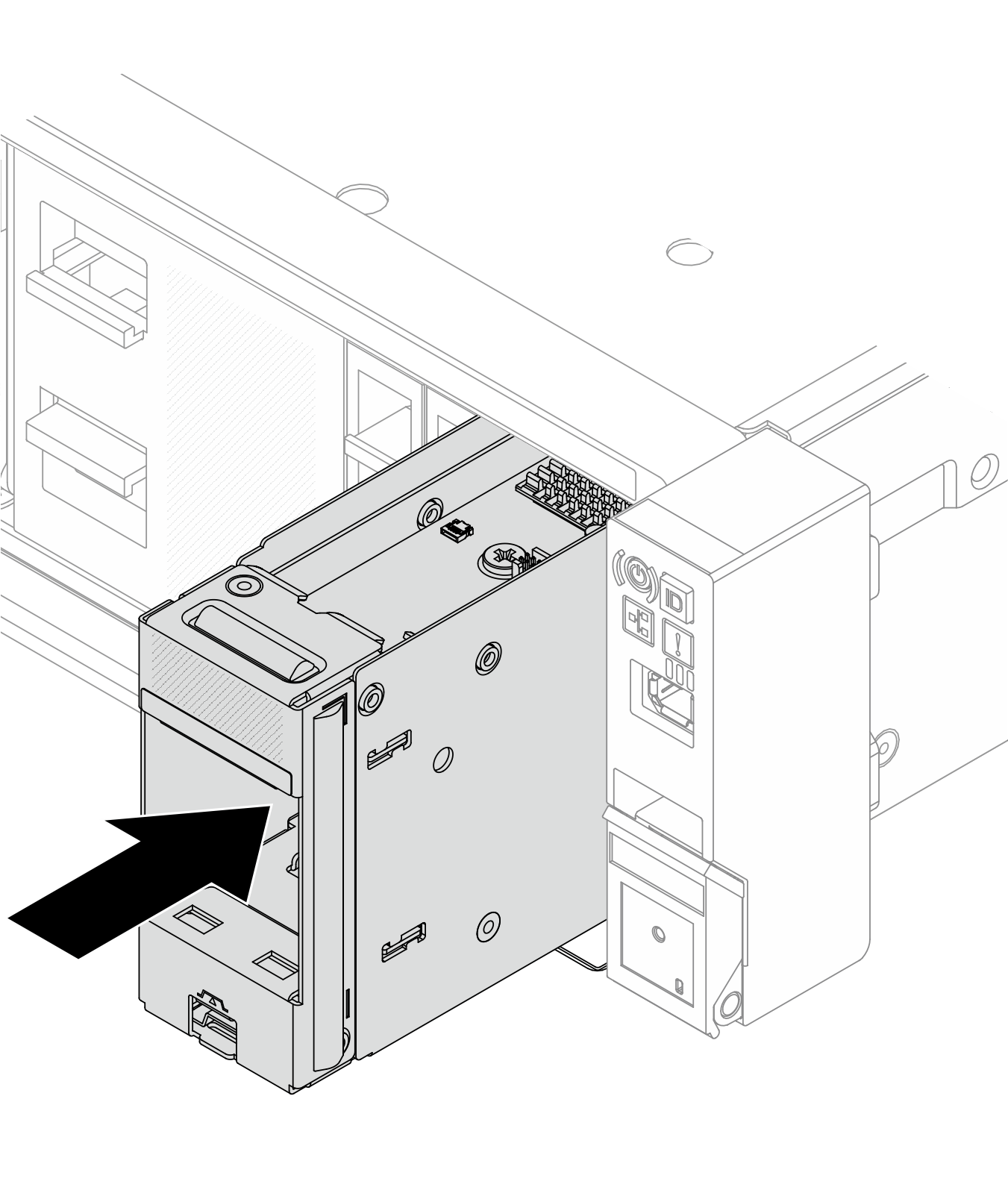

    Abbildung 5. Installieren der vorderen M.2-Laufwerkhalterung im Gehäuse
    Installing the front M.2 drive cage into the chassis
    Abbildung 6. Installieren der vorderen M.2-Laufwerkhalterung im Rahmen
    Installing the front M.2 drive cage
  4. Installieren Sie bei Konfigurationen mit E3.S-Laufwerken oder CMMs die vordere M.2-Laufwerkhalterung mit Rahmen im Gehäuse.
    1. Stellen Sie sicher, dass sich die Verriegelung in geöffneter Position befindet.
    2. Schieben Sie die Laufwerkhalterung mit Rahmen in das Gehäuse, bis der Führungsstift am Gehäuse einrastet.
    3. Drücken Sie die Verriegelung nach unten, um die Laufwerkhalterung mit Rahmen zu fixieren.
    Abbildung 7. Installieren der vorderen M.2-Laufwerkhalterung mit Rahmen
    Installing the front M.2 drive cage with frame
    Abbildung 8. Installieren der vorderen M.2-Laufwerkhalterung mit Rahmen
  5. Schließen Sie die Netz‑ und Signalkabel an den Rückwandplatinen an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
