앞면 M.2 드라이브 케이지 및 드라이브 백플레인 설치

이 섹션의 지침에 따라 앞면 M.2 드라이브 케이지와 드라이브 백플레인을 설치하십시오.

이 작업 정보

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

그림 1. 앞면 M.2 드라이브 백플레인

1 M.2 컨트롤러 보드

2 M.2 부트 백플레인

절차

1. 드라이브 케이지에 M.2 부트 백플레인을 설치하십시오.
   1. 백플레인의 오른쪽을 드라이브 케이지에 삽입하십시오.
   2. 백플레인의 왼쪽을 드라이브 케이지 쪽으로 돌리십시오.
   그림 2. M.2 부트 백플레인 설치


   1. 나사 2개를 조여 백플레인을 고정하십시오.
      그림 3. M.2 부트 백플레인 설치


2. M.2 컨트롤러 보드를 드라이브 케이지에 설치하십시오.
   1. 컨트롤러 보드를 드라이브 케이지에 설치하십시오. 그림과 같이 부트 백플레인 접점이 컨트롤러 보드의 커넥터에 완전히 장착되었는지 확인하십시오.
   2. 나사 2개를 조여 컨트롤러 보드를 고정하십시오.
   그림 4. 앞면 M.2 컨트롤러 보드 설치


3. 앞면 M.2 드라이브 케이지를 설치합니다.
   • 서버 앞면에 2.5" 드라이브가 있는 구성의 경우, 앞면 M.2 드라이브 케이지를 섀시에 잠길 때까지 밀어 넣으십시오.
   • E3.S 드라이브 또는 CXL 메모리 모듈(CMM)이 있는 구성의 경우, 자리에 잘 맞춰질 때까지 앞면 M.2 드라이브 케이지를 프레임에 밀어 넣으십시오.

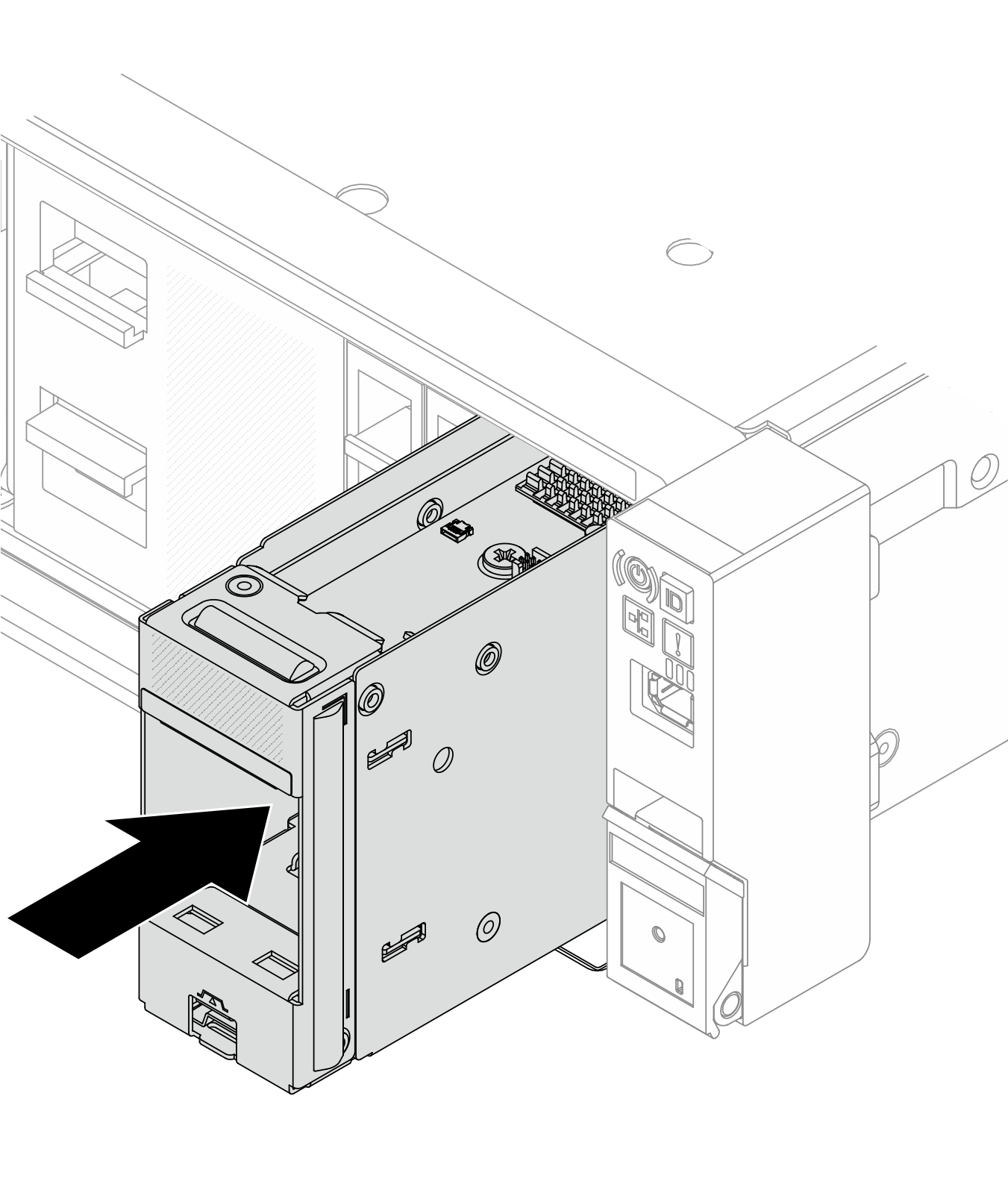

   그림 5. 섀시에 앞면 M.2 드라이브 케이지 설치



   그림 6. 케이지 프레임에 앞면 M.2 드라이브 케이지 설치


4. E3.S 드라이브 또는 CMM이 있는 구성의 경우, 케이지 프레임이 있는 앞면 M.2 드라이브 케이지를 섀시에 설치하십시오.
   1. 래치가 열림 위치에 있는지 확인하십시오.
   2. 프레임이 있는 드라이브 케이지를 섀시에 밀어 넣으십시오. 이때 섀시의 가이드 핀이 제자리에 들어갈 때까지 밀어 넣습니다.
   3. 래치를 아래로 눌러 드라이브 케이지를 프레임으로 고정시키십시오.
   그림 7. 프레임이 있는 전면 M.2 드라이브 케이지 설치



   그림 8. 프레임이 있는 전면 M.2 드라이브 케이지 설치
5. 백플레인에 전원 및 신호 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
