Installation du boîtier d’unités de disque dur M.2 avant et des fonds de panier d’unité

Suivez les instructions de cette section pour installer le boîtier d'unités de disque dur M.2 avant et les fonds de panier d'unité.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Figure 1. Fonds de panier d'unité M.2 avant
Front M.2 drive backplanes
1 Carte contrôleur M.22 Fond de panier de démarrage M.2

Procédure

  1. Installez le fond de panier de démarrage M.2 sur le boîtier d'unités de disque dur.
    1. Insérez le côté droit du fond de panier dans le boîtier d’unités de disque dur.
    2. Faites pivoter le côté gauche du fond de panier vers le boîtier d’unités de disque dur.
    Figure 2. Installation du fond de panier de démarrage M.2
    Installing the M.2 boot backplane
    1. Serrez deux vis pour fixer le fond de panier.
      Figure 3. Installation du fond de panier de démarrage M.2
      Installing the M.2 boot backplane
  2. Installez la carte contrôleur M.2 sur le boîtier d'unités de disque dur.
    1. Installez la carte contrôleur sur le boîtier d'unités de disque dur. Vérifiez que les contacts du fond de panier de démarrage sont bien insérés dans le connecteur de la carte contrôleur, comme illustré.
    2. Serrez les deux vis pour fixer la carte contrôleur.
    Figure 4. Installation de la carte contrôleur M.2 avant
    Installing the front M.2 controller board
  3. Installez le boîtier d'unités de disque dur M.2 avant.
    • Pour les configurations avec des unités 2,5 pouces à l'avant du serveur, faites glisser le boîtier d'unités de disque dur M.2 avant dans le châssis jusqu'à ce qu'il s'enclenche.
    • Pour les configurations avec des unités E3.S ou des modules de mémoire CXL (CMM), faites glisser le boîtier d'unités de disque dur M.2 avant dans le cadre jusqu'à ce qu'il s'enclenche.

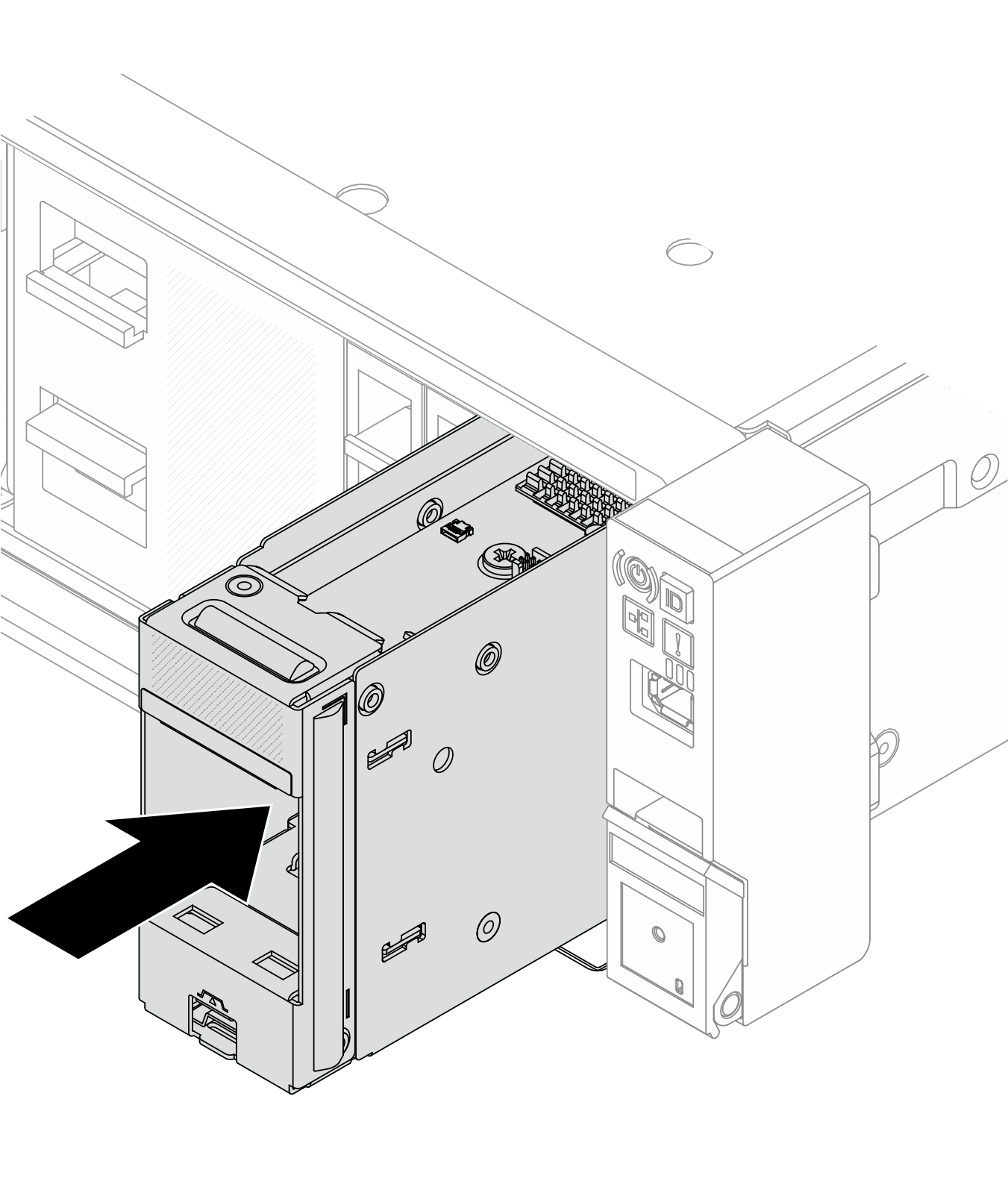

    Figure 5. Installation du boîtier d'unités de disque dur M.2 avant dans le châssis
    Installing the front M.2 drive cage into the chassis
    Figure 6. Installation du boîtier d'unités de disque dur M.2 avant dans le cadre du boîtier
    Installing the front M.2 drive cage
  4. Pour les configurations avec des unités E3.S ou des CMM, installez le boîtier d'unités de disque dur M.2 avant avec le cadre du boîtier dans le châssis.
    1. Vérifiez que le taquet est en position ouverte.
    2. Faites glisser le boîtier d'unités de disque dur avec le cadre dans le châssis jusqu'à ce que la broche de guidage du châssis soit correctement fixée.
    3. Appuyez sur le taquet pour fixer le boîtier d'unités de disque dur avec le cadre.
    Figure 7. Installation du boîtier d'unités de disque dur M.2 avant avec le cadre
    Installing the front M.2 drive cage with frame
    Figure 8. Installation du boîtier d'unités de disque dur M.2 avant avec le cadre
  5. Branchez les câbles d'alimentation et de signal sur les fonds de panier. Voir Cheminement interne des câbles.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
