Installation du boîtier de carte mezzanine M.2 et du fond de panier d'unité arrière

Suivez les instructions de cette section pour installer le boîtier de carte mezzanine M.2 arrière et le fond de panier.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Installez le fond de panier M.2 arrière sur le boîtier de carte mezzanine.
    1. Alignez le fond de panier sur la broche de guidage du boîtier de carte mezzanine, puis faites-le glisser vers le boîtier de carte mezzanine jusqu'à ce que la broche de guidage soit correctement fixée.
    2. Serrez une vis pour fixer le fond de panier.

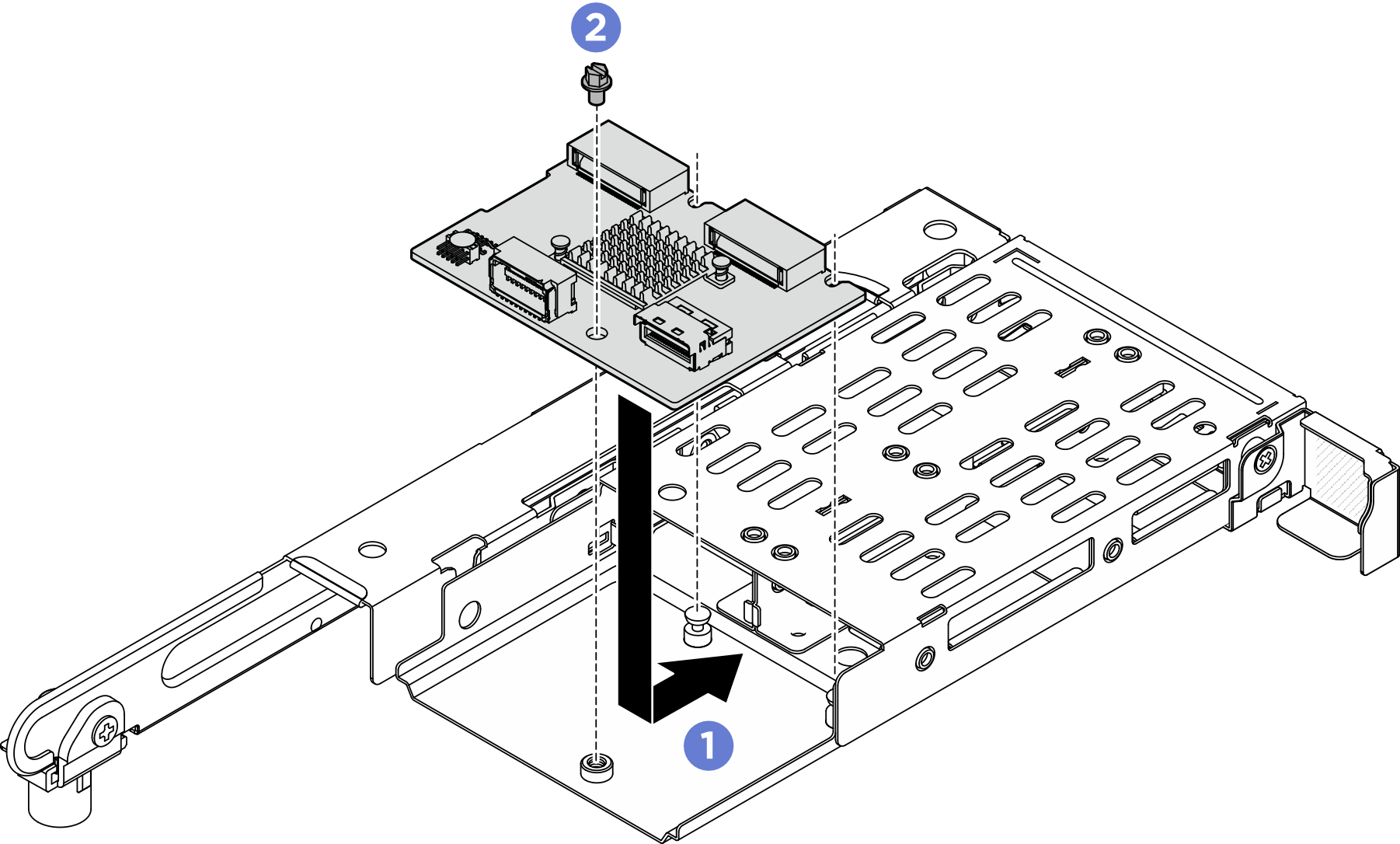

    Figure 1. Installation du fond de panier M.2 dans le boîtier de carte mezzanine M.2 3FH
    Installing the M.2 backplane to 3FH M.2 riser cage
    Figure 2. Installation du fond de panier M.2 dans le boîtier de carte mezzanine M.2 1FH
    Installing the M.2 backplane to 1FH M.2 riser cage
  2. Si nécessaire, réinstallez les adaptateurs PCIe sur le boîtier de carte mezzanine. Pour plus d'informations, voir Installation d'un adaptateur PCIe et d'une carte mezzanine arrière.
  3. Installez le boîtier de carte mezzanine M.2 sur le châssis. Voir Installation d'un assemblage de cartes mezzanines arrière.
  4. Branchez les câbles d'alimentation et de signal sur le fond de panier M.2. Voir Cheminement interne des câbles.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
