安装背面 M.2 转接卡架和硬盘背板

按照本节中的说明安装背面 M.2 转接卡架和硬盘背板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 将背面 M.2 背板安装到转接卡架。
    1. 将背板与转接卡架上的导销对齐；然后，向转接卡架推动背板，直至导销固定到位。
    2. 拧紧一颗螺钉以固定背板。

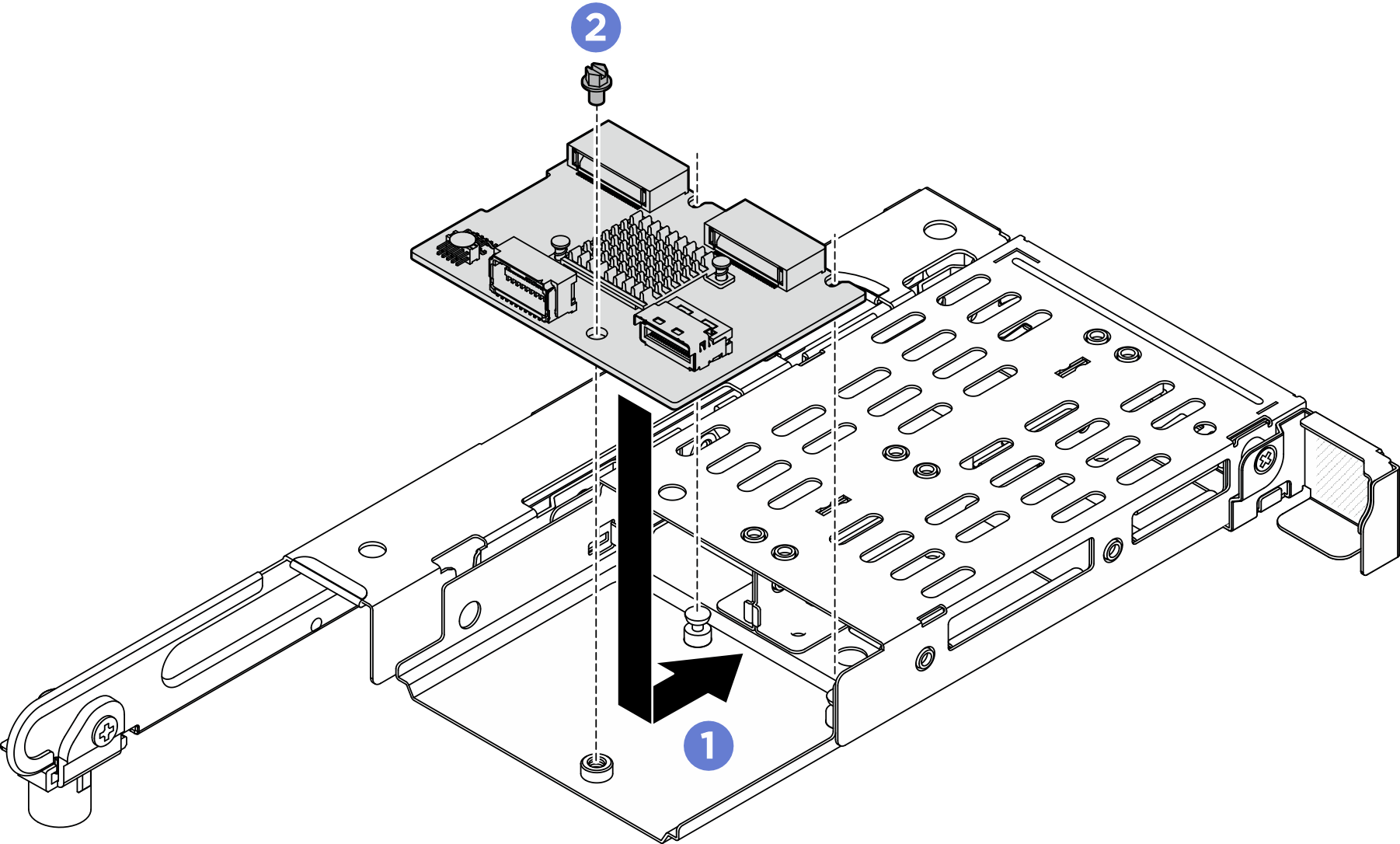

    图 1. 将 M.2 背板安装到 3FH M.2 转接卡架
    Installing the M.2 backplane to 3FH M.2 riser cage

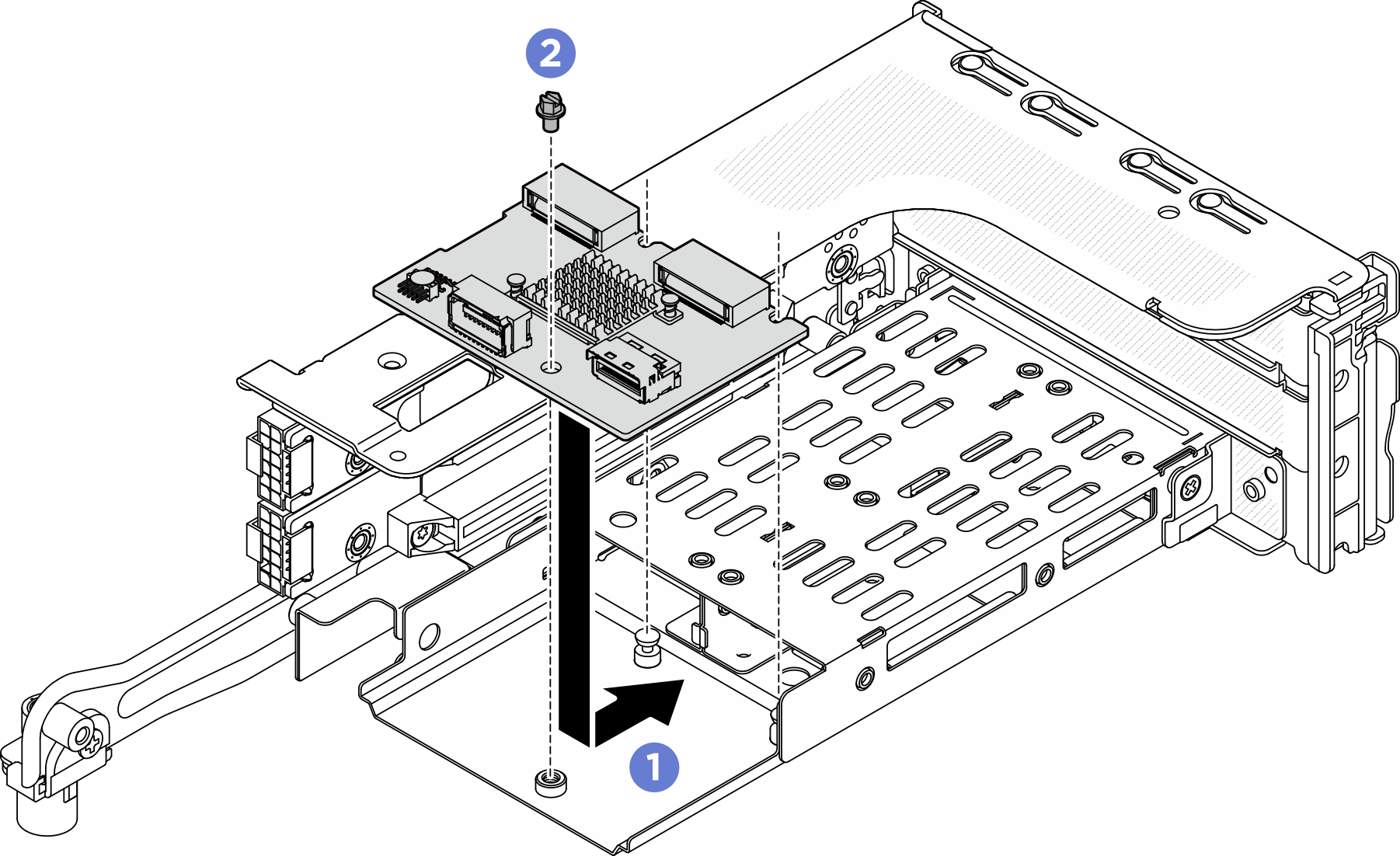

    图 2. 将 M.2 背板安装到 1FH M.2 转接卡架
    Installing the M.2 backplane to 1FH M.2 riser cage
  2. 如有必要，请将 PCIe 适配器重新安装到转接卡架上。请参阅安装背面 PCIe 适配器和转接卡。
  3. 将 M.2 转接卡架安装到机箱。请参阅安装背面转接卡组合件。
  4. 将电源线和信号线缆连接到 M.2 背板。请参阅内部线缆布放。

完成之后

完成部件更换。请参阅完成部件更换。
