安装正面 M.2 硬盘仓和硬盘背板

按照本节中的说明安装正面 M.2 硬盘仓和硬盘背板。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

图 1. 正面 M.2 硬盘背板
Front M.2 drive backplanes
1 M.2 控制器板2 M.2 引导背板

过程

  1. 将 M.2 引导背板安装到硬盘仓上。
    1. 将背板的右侧插入硬盘仓。
    2. 将背板的左侧朝硬盘仓旋转。
    图 2. 安装 M.2 引导背板
    Installing the M.2 boot backplane
    1. 拧紧两颗螺钉以固定背板。
      图 3. 安装 M.2 引导背板
      Installing the M.2 boot backplane
  2. 将 M.2 控制器板安装到硬盘仓上。
    1. 将控制器板安装到硬盘仓上。确保引导背板触点完全插入控制器板上的接口中,如图所示。
    2. 拧紧两颗螺钉以固定控制器板。
    图 4. 安装正面 M.2 控制器板
    Installing the front M.2 controller board
  3. 安装正面 M.2 硬盘仓。
    • 对于服务器正面配备 2.5 英寸硬盘的配置,请将正面 M.2 硬盘仓推入机箱,直至其“咔嗒”一声固定到位。
    • 对于采用 E3.S 硬盘或 CXL 内存条(CMM)的配置,请将正面 M.2 硬盘仓推入框架,直至其“咔嗒”一声固定到位。

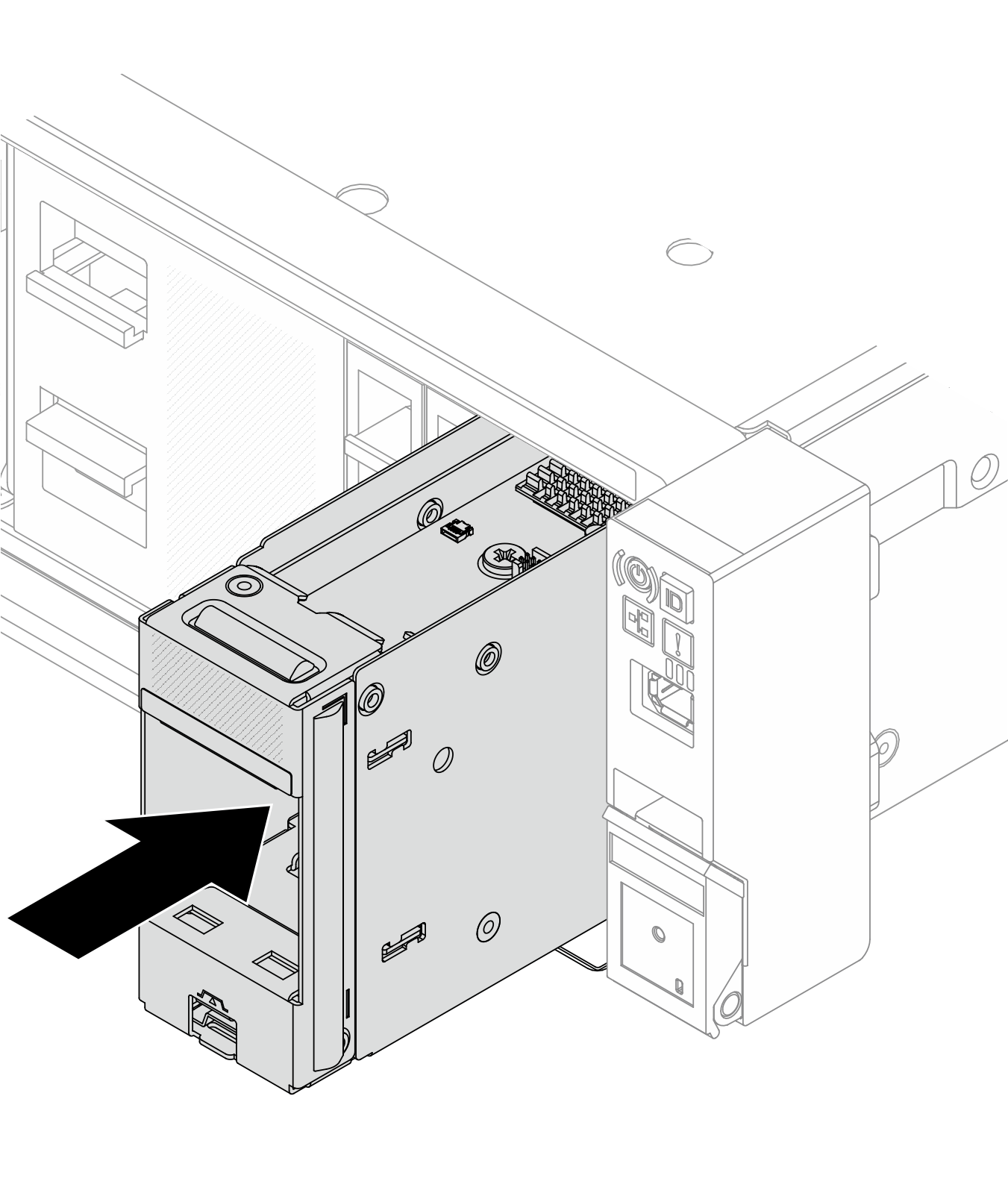

    图 5. 将正面 M.2 硬盘仓安装到机箱中
    Installing the front M.2 drive cage into the chassis
    图 6. 将正面 M.2 硬盘仓安装到仓框架中
    Installing the front M.2 drive cage
  4. 对于采用 E3.S 硬盘或 CMM 的配置,请正面 M.2 硬盘仓及仓框架安装到机箱中。
    1. 确保滑锁处于打开位置。
    2. 将硬盘仓及框架推入机箱中,直至机箱上的导向销固定到位。
    3. 向下按压滑锁,将硬盘仓与框架固定在一起。
    图 7. 安装带框架的正面 M.2 硬盘仓
    Installing the front M.2 drive cage with frame
    图 8. 安装带框架的正面 M.2 硬盘仓
  5. 将电源线和信号线缆连接到背板。请参阅内部线缆布放

完成之后

完成部件更换。请参阅完成部件更换
