Установка переднего отсека для дисков M.2 и объединительных панелей дисков

В этом разделе приведены инструкции по установке переднего отсека и объединительных панелей для дисков M.2.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Рис. 1. Передние объединительные панели для дисков M.2

1 Плата контроллера M.2

2 Объединительная панель загрузки M.2

Процедура

1. Установите объединительную панель загрузки M.2 в отсек для дисков.
   1. Вставьте правую сторону объединительной панели в отсек для дисков.
   2. Поверните левую сторону объединительной панели в направлении отсека для дисков.
   Рис. 2. Установка объединительной панели загрузки M.2


   1. Зафиксируйте объединительную панель двумя винтами.
      Рис. 3. Установка объединительной панели загрузки M.2


2. Установите плату контроллера M.2 в отсек для диска.
   1. Установите плату контроллера в отсек для дисков. Убедитесь, что контакты объединительной панели загрузки полностью вошли в разъем на плате контроллера, как показано на рисунке.
   2. Закрутите два винта, чтобы зафиксировать плату контроллера.
   Рис. 4. Установка передней платы контроллера M.2


3. Установите передний отсек для дисков M.2.
   • В конфигурациях с 2,5-дюймовыми дисками в передней части сервера вставьте передний отсек для дисков M.2 в раму до щелчка.
   • В конфигурациях с дисками E3.S или модулями памяти CXL (CMMs) вставьте передний отсек для дисков M.2 в раму до щелчка.

   Рис. 5. Установка переднего отсека для дисков M.2 в раму



   Рис. 6. Установка переднего отсека для дисков M.2 в корпус отсека


4. Для конфигураций с дисками E3.S или CMM: установите передний отсек для дисков M.2 с корпусом отсека в раму.
   1. Убедитесь, что защелка находится в открытом положении.
   2. Вставьте отсек для дисков с корпусом в раму до тех пор, пока направляющий штырек на раме не встанет на место.
   3. Нажмите на защелку, чтобы зафиксировать отсек для дисков с корпусом.

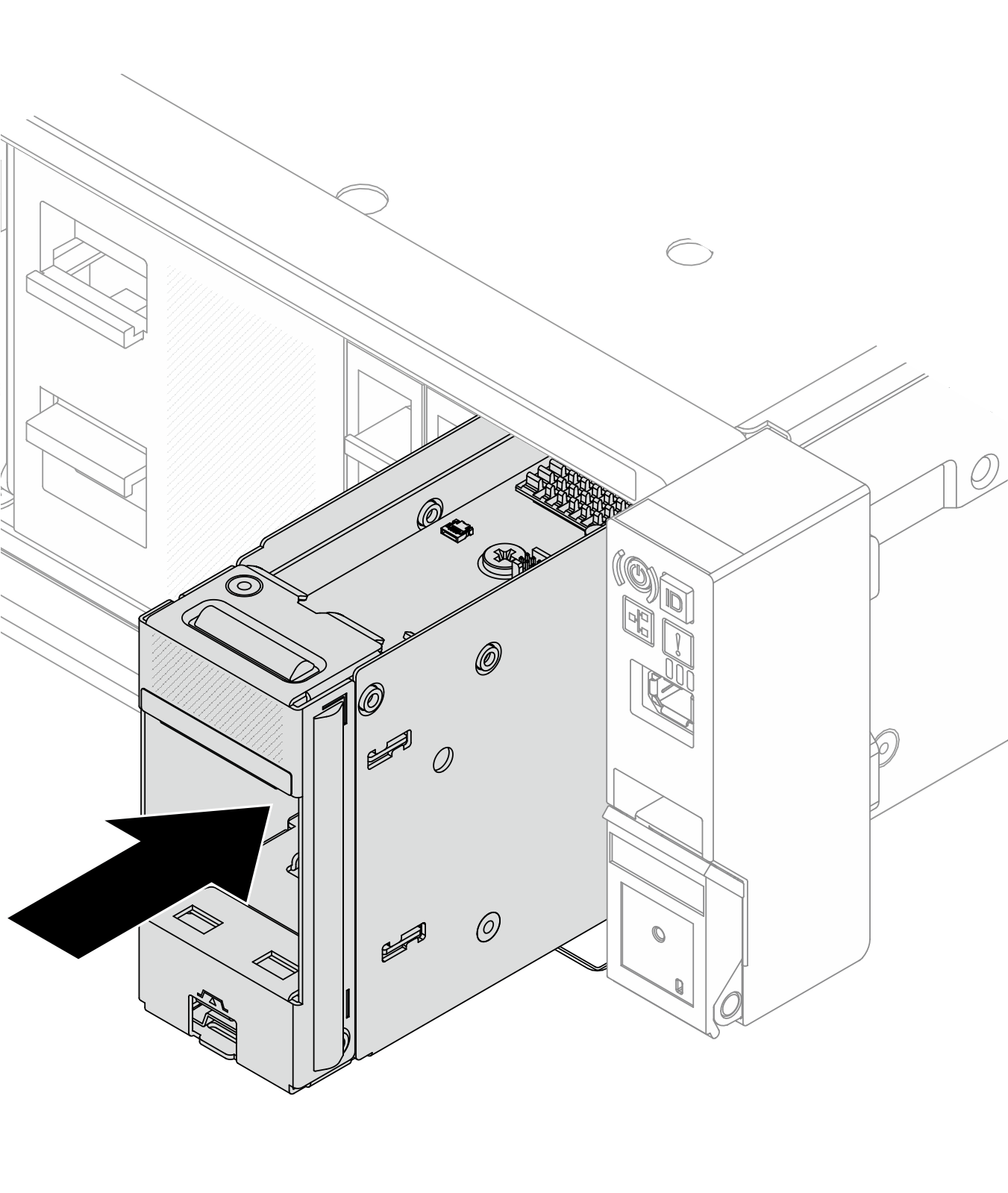

   Рис. 7. Установка переднего отсека для дисков M.2 с корпусом



   Рис. 8. Установка переднего отсека для дисков M.2 с корпусом
5. Подключите кабели питания и сигнальные кабели к объединительным панелям. См. раздел Прокладка внутренних кабелей.
