Снятие переднего отсека для дисков M.2 и объединительных панелей дисков

В этом разделе приведены инструкции по снятию переднего отсека и объединительных панелей для дисков M.2.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Рис. 1. Передние объединительные панели для дисков M.2
Front M.2 drive backplanes
1 Плата контроллера M.22 Объединительная панель загрузки M.2

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите все оперативно заменяемые блоки дисков M.2, установленные в переднем отсеке для диска M.2. См. раздел Снятие блока оперативно заменяемых дисков M.2 .
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    4. Отключите кабель питания и сигнальный кабель от объединительных панелей M.2.
  2. (Необязательно) Для конфигураций с дисками E3.S или модулями памяти CXL (CMM): снимите передний отсек для дисков M.2 с корпусом отсека с рамы.
    1. Откройте защелку, чтобы отсоединить отсек для дисков с корпусом.
    2. Выньте отсек для диска с корпусом из рамы.
    Рис. 2. Снятие переднего отсека для дисков M.2 с рамой отсека
    Removing the front M.2 drive cage with frame
  3. Снимите передний отсек для дисков M.2.
    • В конфигурациях с 2,5-дюймовыми дисками в передней части сервера снимите передний отсек для дисков M.2 с рамы.
    • В конфигурациях с дисками E3.S или CMM снимите передний отсек для дисков M.2 с корпуса отсека.
    1. Нажмите на защелку шлицевой отверткой, чтобы отсоединить отсек для дисков.
    2. Выдвиньте отсек для дисков, чтобы снять его.

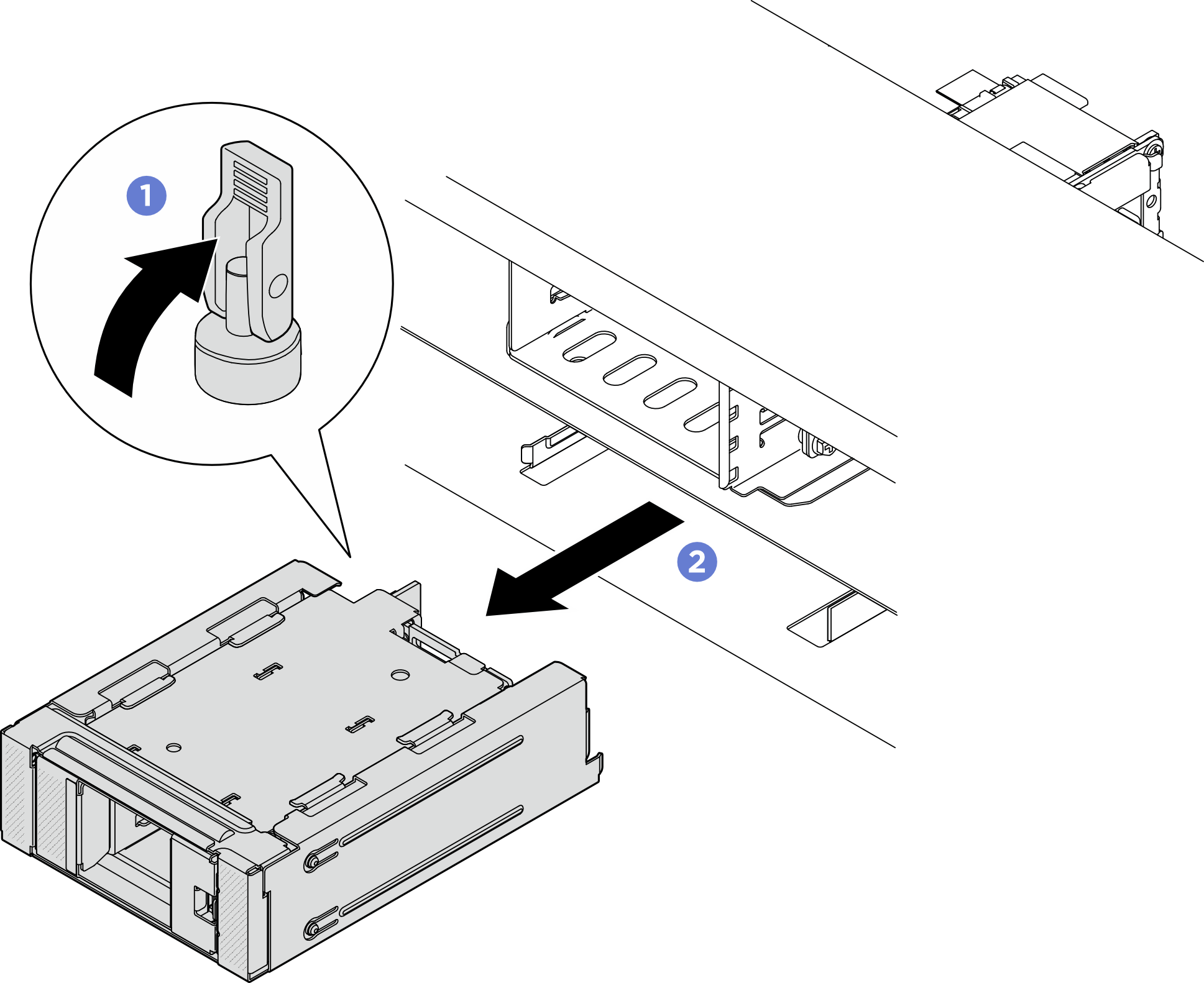

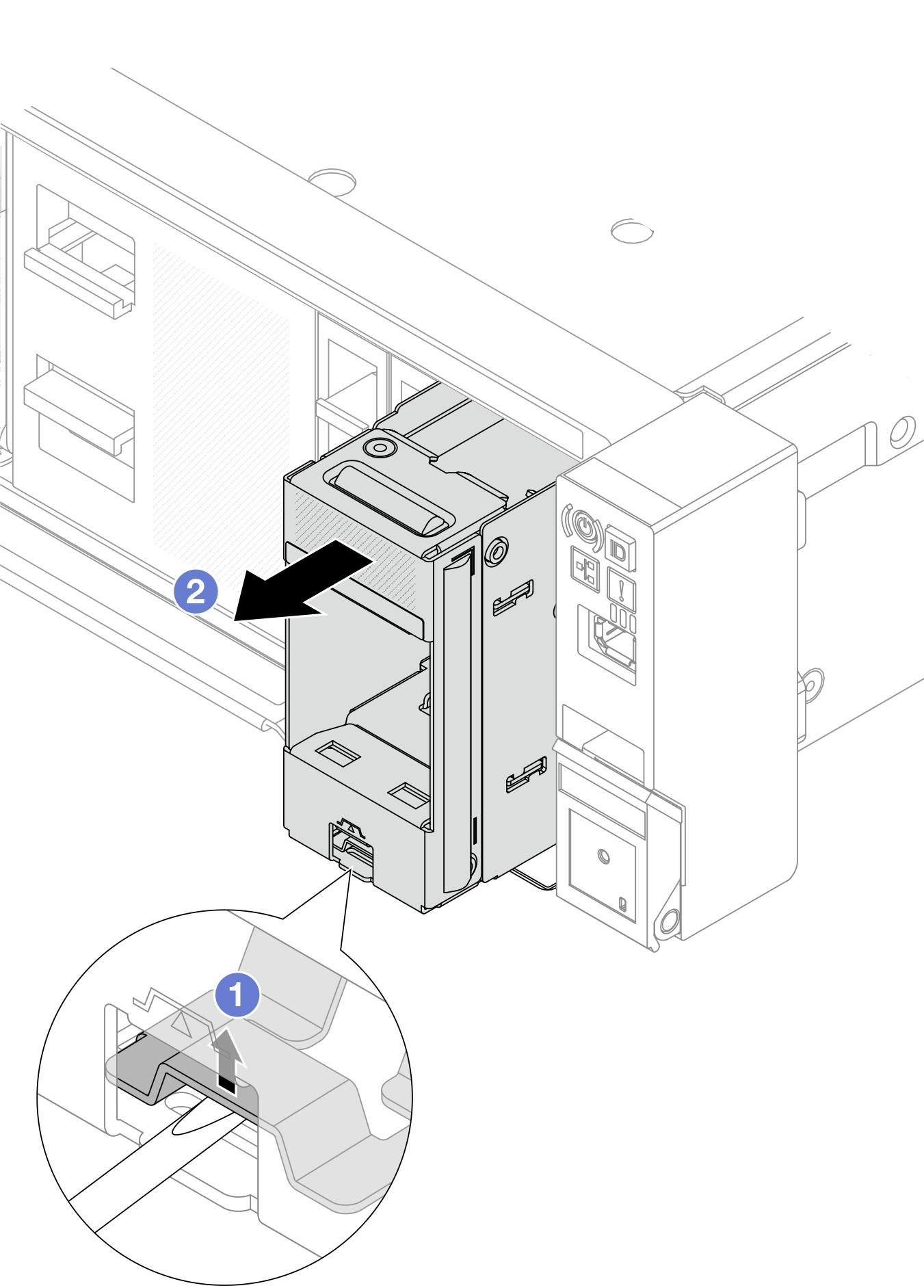

    Рис. 3. Снятие переднего отсека для дисков M.2 с рамы
    Removing the front M.2 drive cage from the chassis

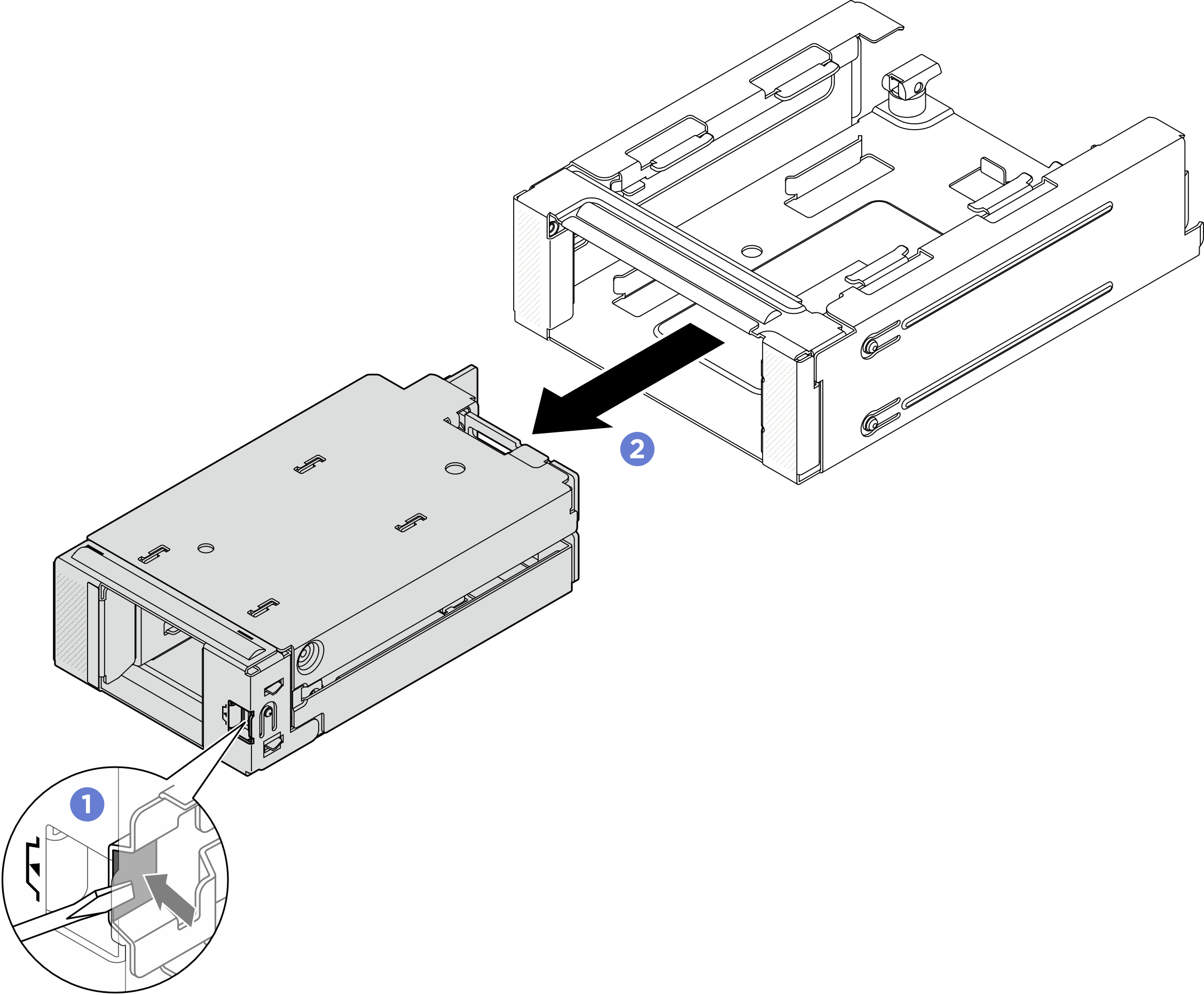

    Рис. 4. Снятие переднего отсека для дисков M.2 с корпуса отсека
    Removing the front M.2 drive cage from the frame
  4. Снимите переднюю плату контроллера M.2 с отсека для диска.
    1. Ослабьте два винта, фиксирующих плату контроллера.
    2. Снимите плату контроллера с отсека для дисков.
    Рис. 5. Снятие передней платы контроллера M.2
    Removing the controller board
  5. Снимите переднюю объединительную панель загрузки M.2 с отсека для дисков.
    1. Ослабьте два винта, фиксирующих объединительную панель.

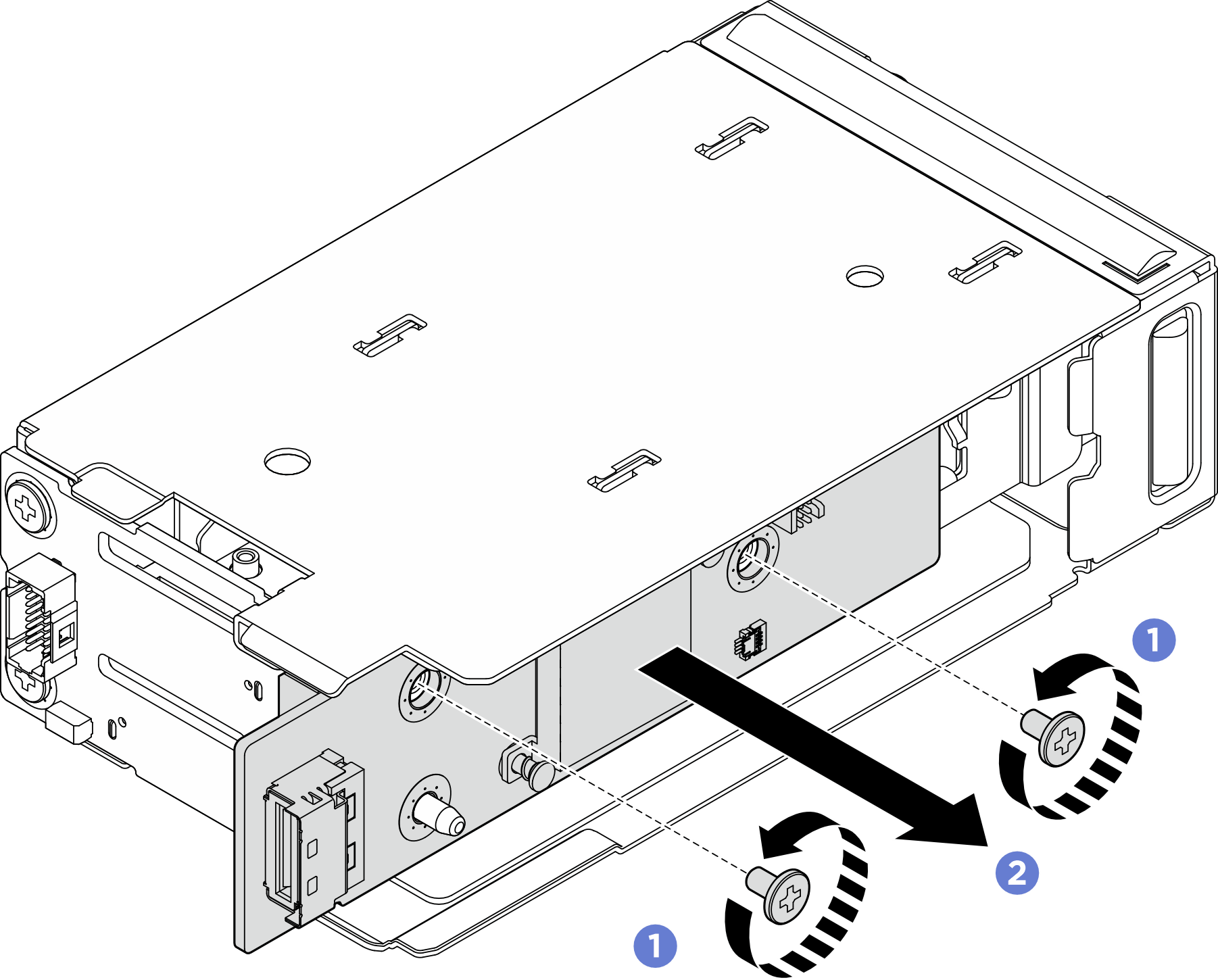

      Рис. 6. Снятие передней объединительной панели загрузки M.2

    1. Отверните левую сторону объединительной панели от отсека для дисков.
    2. Снимите объединительную панель с отсека для диска.

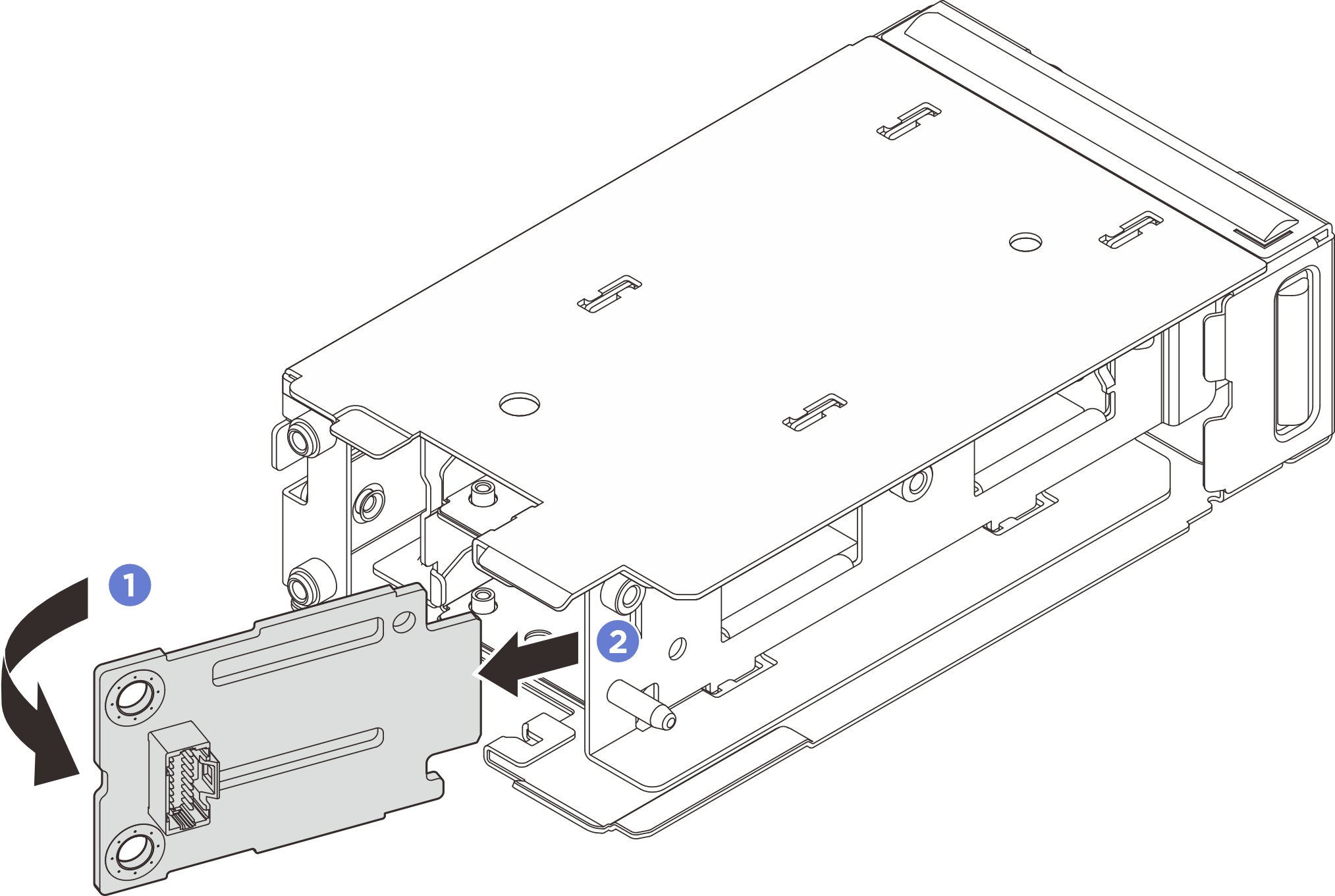

    Рис. 7. Снятие передней объединительной панели загрузки M.2

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
