卸下正面 M.2 框架和硬碟背板

請依照本節中的指示卸下前方 M.2 框架和硬碟背板。

關於此作業

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

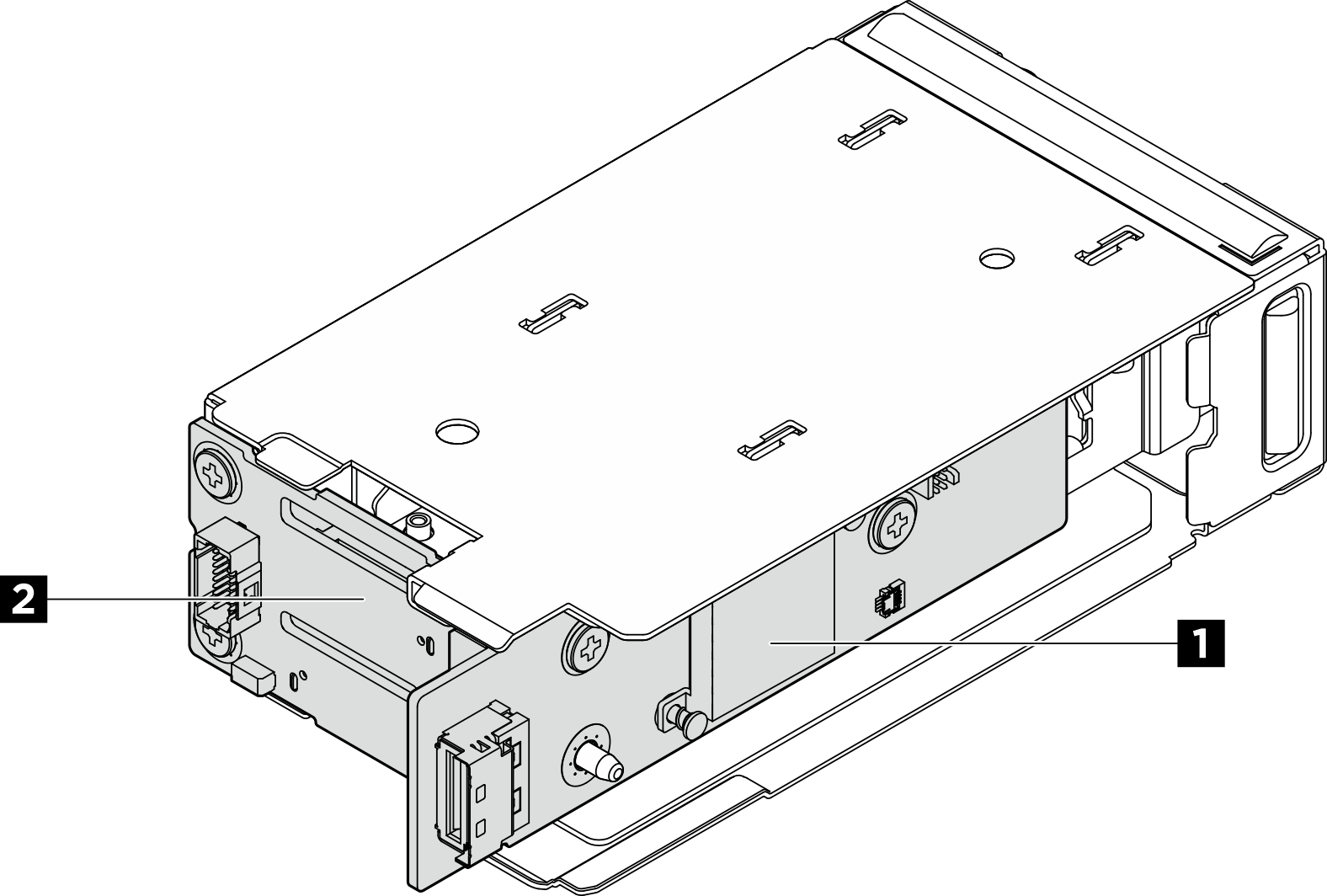

圖 1. 前方 M.2 硬碟背板

1 M.2 控制器板

2 M.2 開機背板

程序

1. 為此作業做準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
   2. 卸下安裝在前方 M.2 框架中的所有熱抽換 M.2 硬碟組件。請參閱卸下熱抽換 M.2 硬碟組件 。
   3. 卸下上蓋。請參閱卸下上蓋。
   4. 從 M.2 背板拔掉電源線和信號線。
2. （選配）針對配置有 E3.S 硬碟或 CXL 記憶體模組 (CMM) 的系統，將前方 M.2 框架連同框架一起從機箱中卸下。
   1. 打開閂鎖以分離框架及其機架。
   2. 將框架及其機架從機箱中滑出。

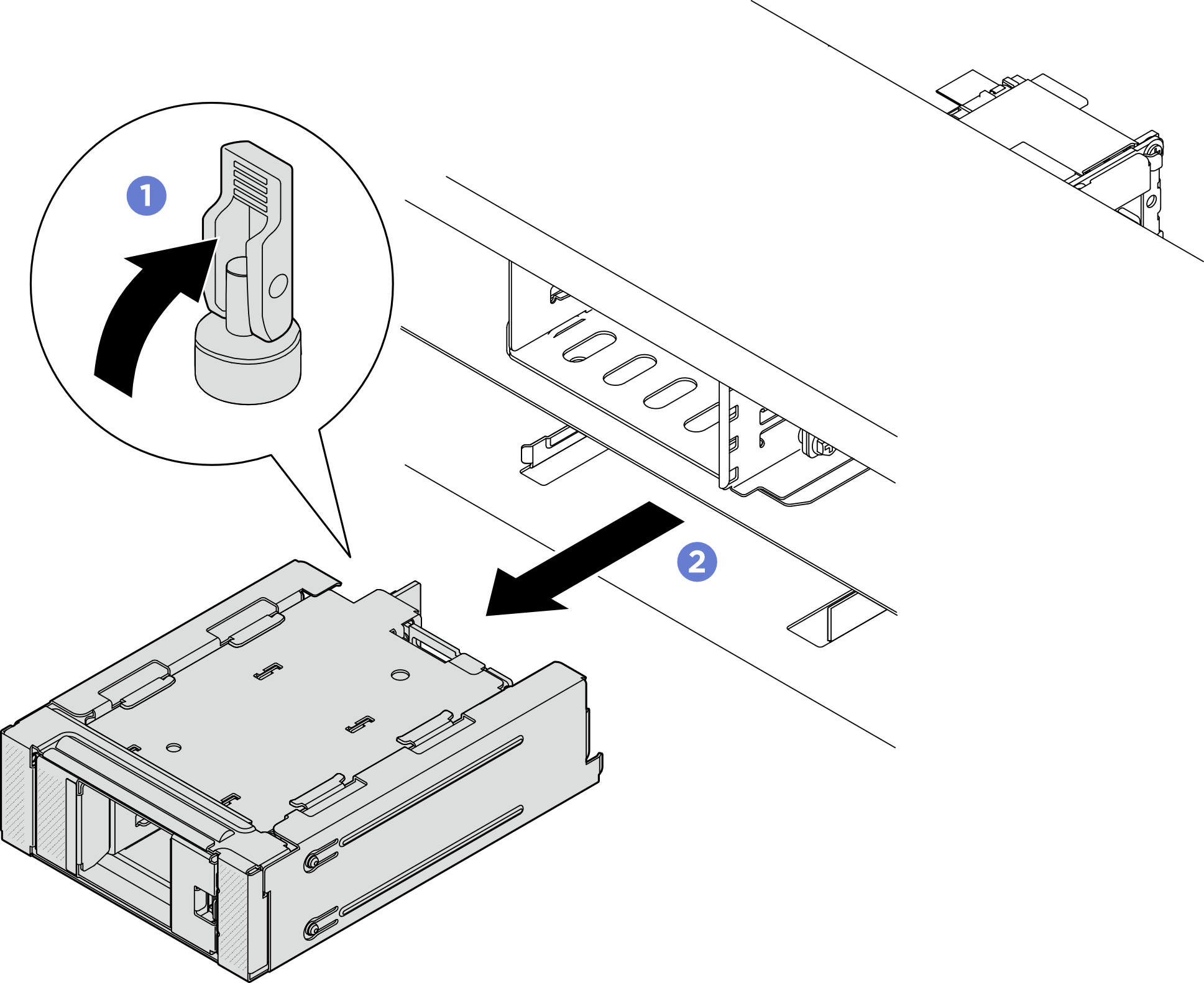

   圖 2. 卸下前方 M.2 框架及其機架


3. 卸下前方 M.2 框架。
   • 對於伺服器前面裝有 2.5 吋硬碟的配置，請從機箱移除前面 M.2 框架。
   • 針對配置有 E3.S 硬碟或 CMM 的系統，將前方 M.2 框架從機架中卸下。
   1. 使用平頭螺絲起子按壓鬆開閂鎖以鬆開框架。
   2. 將框架滑出以將其卸下。

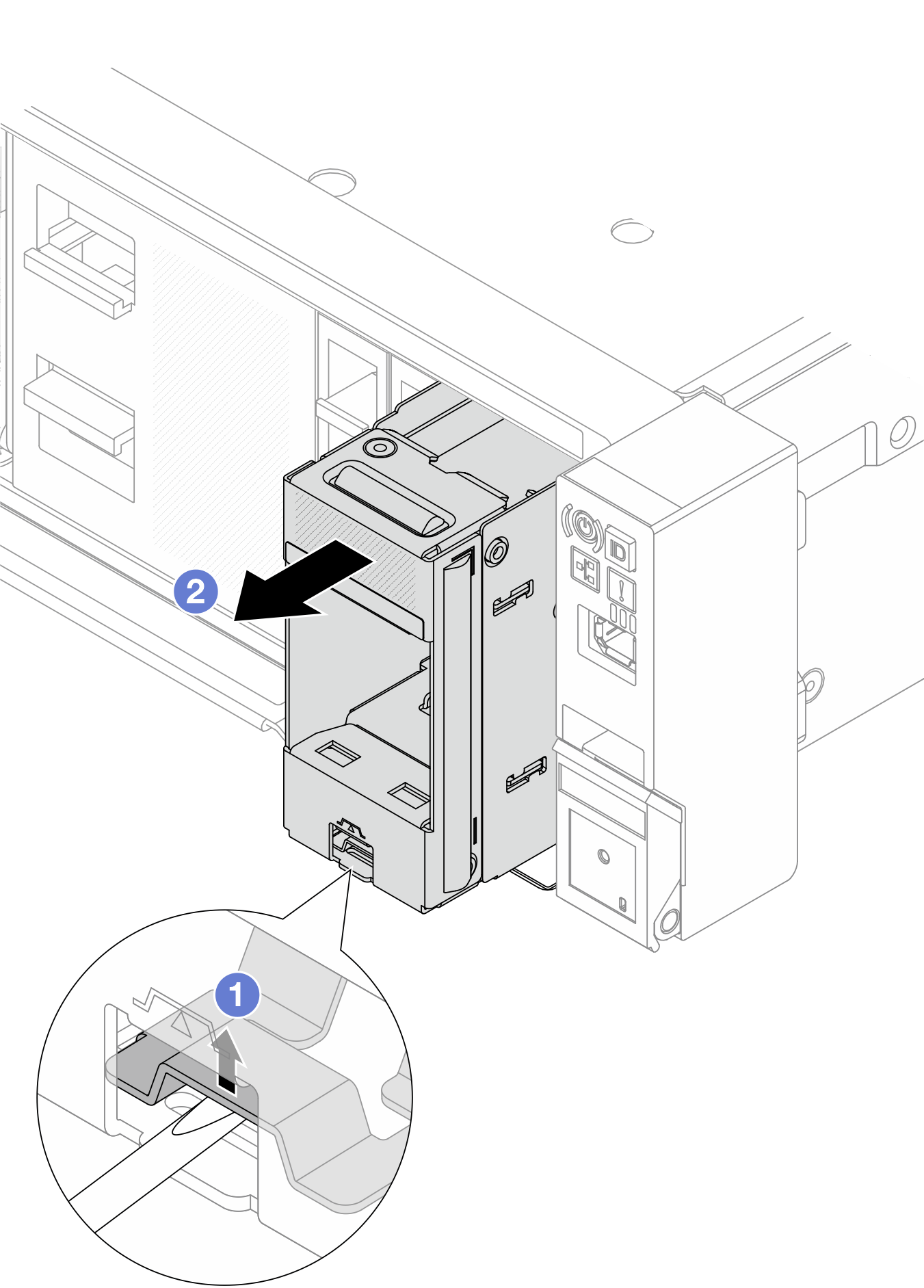

   圖 3. 從機箱中卸下前方 M.2 框架

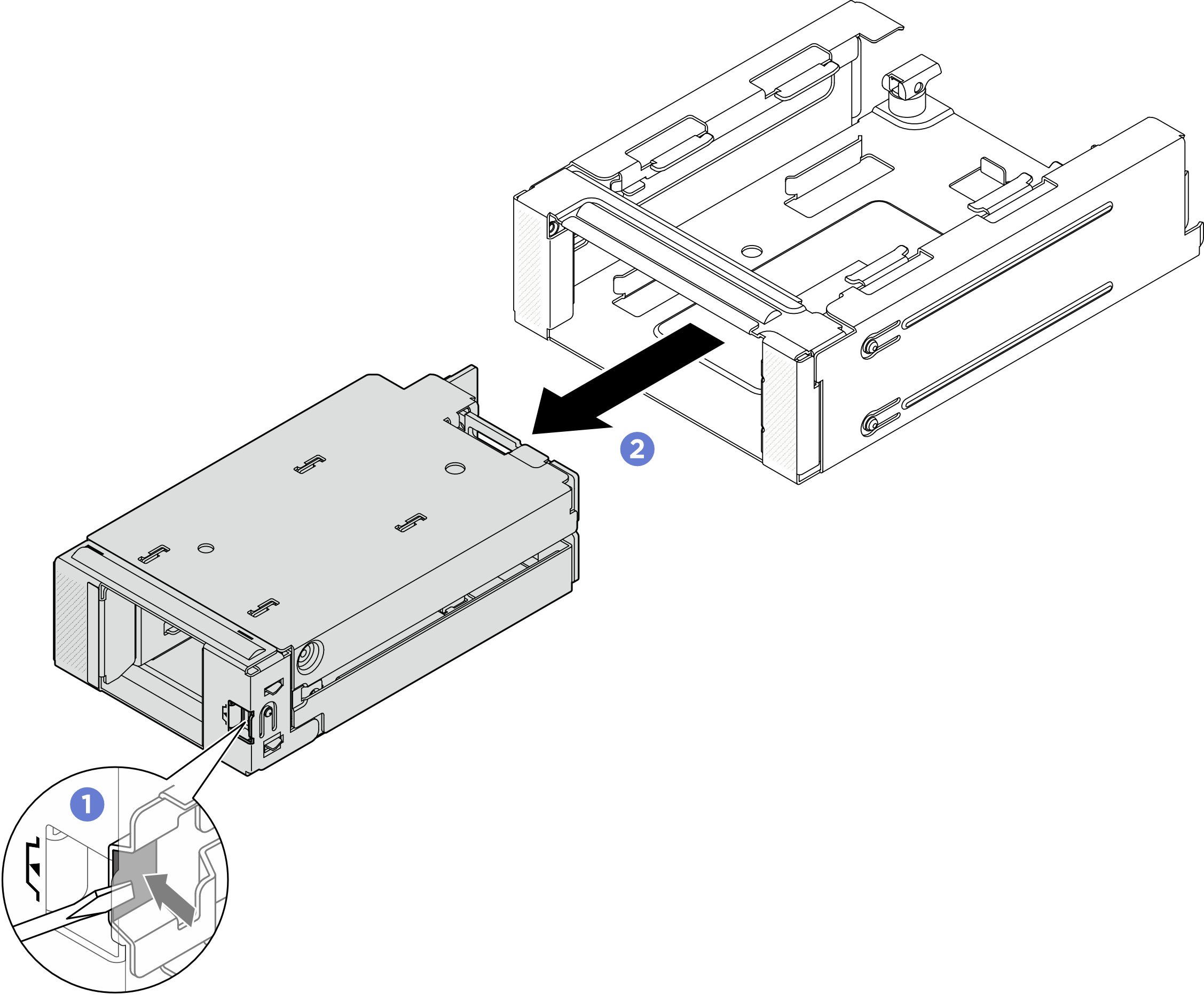

   圖 4. 從機架中卸下前方 M.2 框架


4. 從框架中卸下前方 M.2 控制器板。
   1. 鬆開固定控制器板的兩個螺絲。
   2. 從框架卸下控制器板。

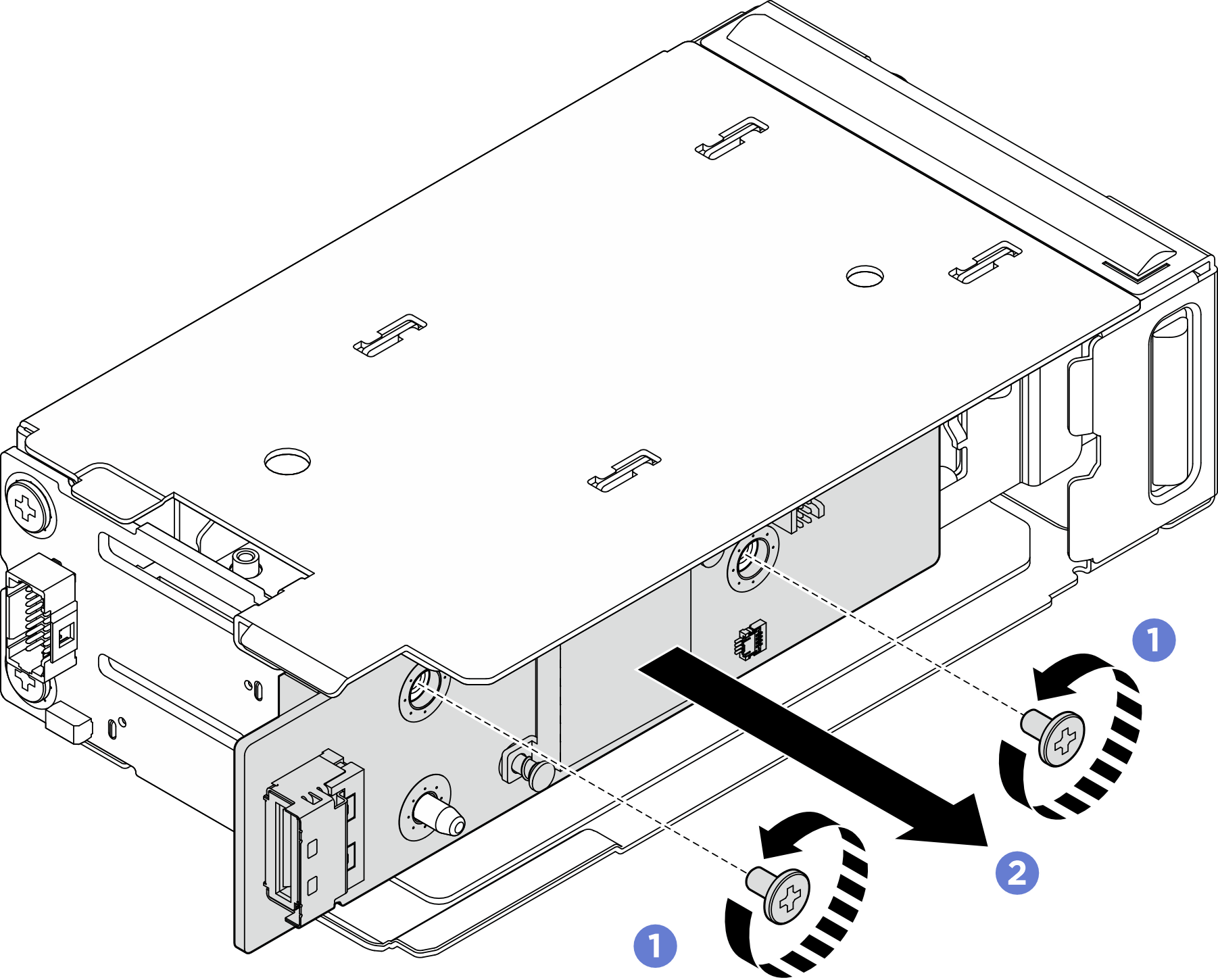

   圖 5. 卸下前方 M.2 控制器板


5. 從框架中卸下前方 M.2 開機背板。
   1. 鬆開用於固定背板的兩個螺絲。

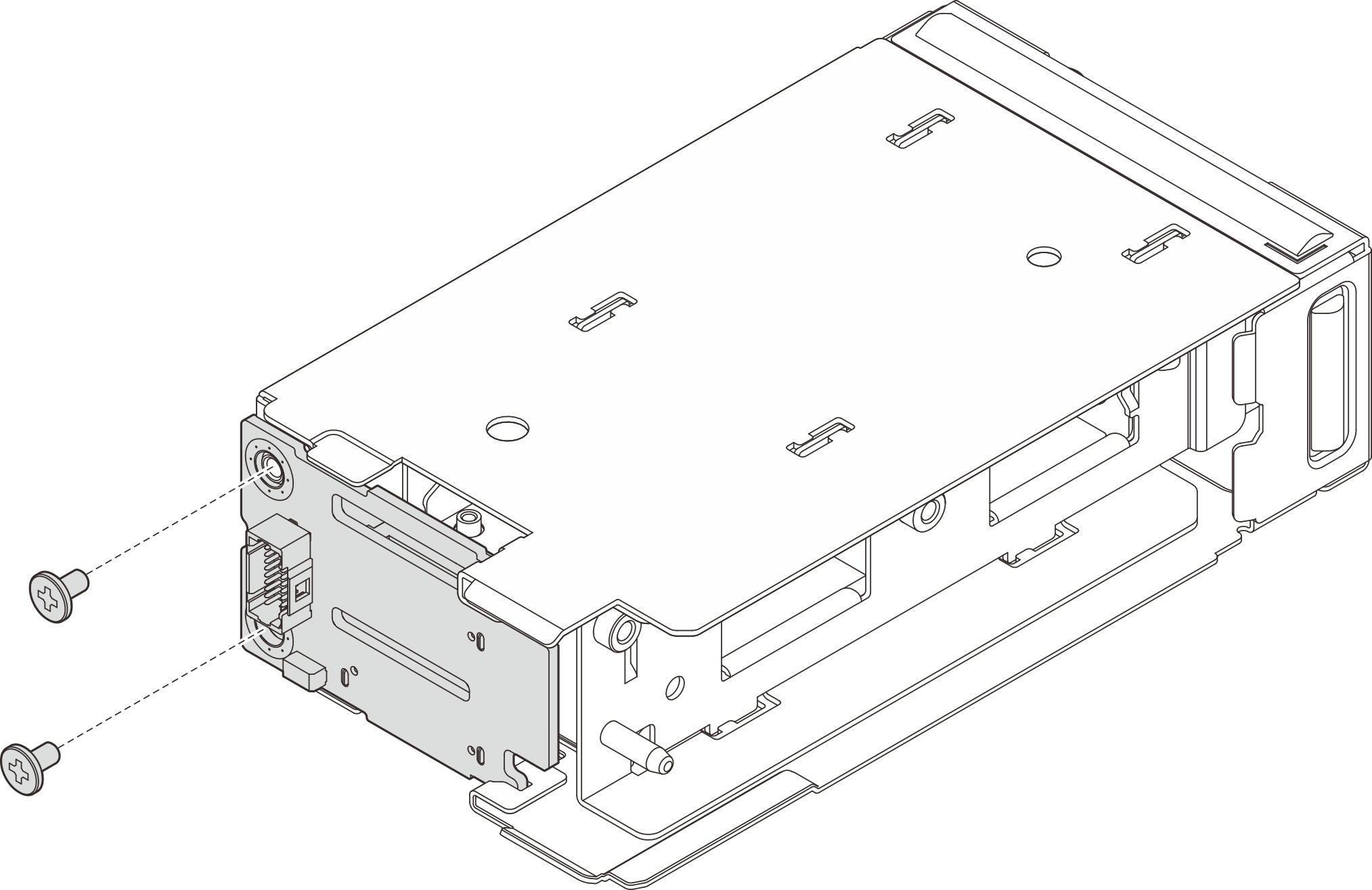

      圖 6. 卸下前方 M.2 開機背板


   1. 將背板的左側旋轉脫離框架。
   2. 從框架卸下背板。

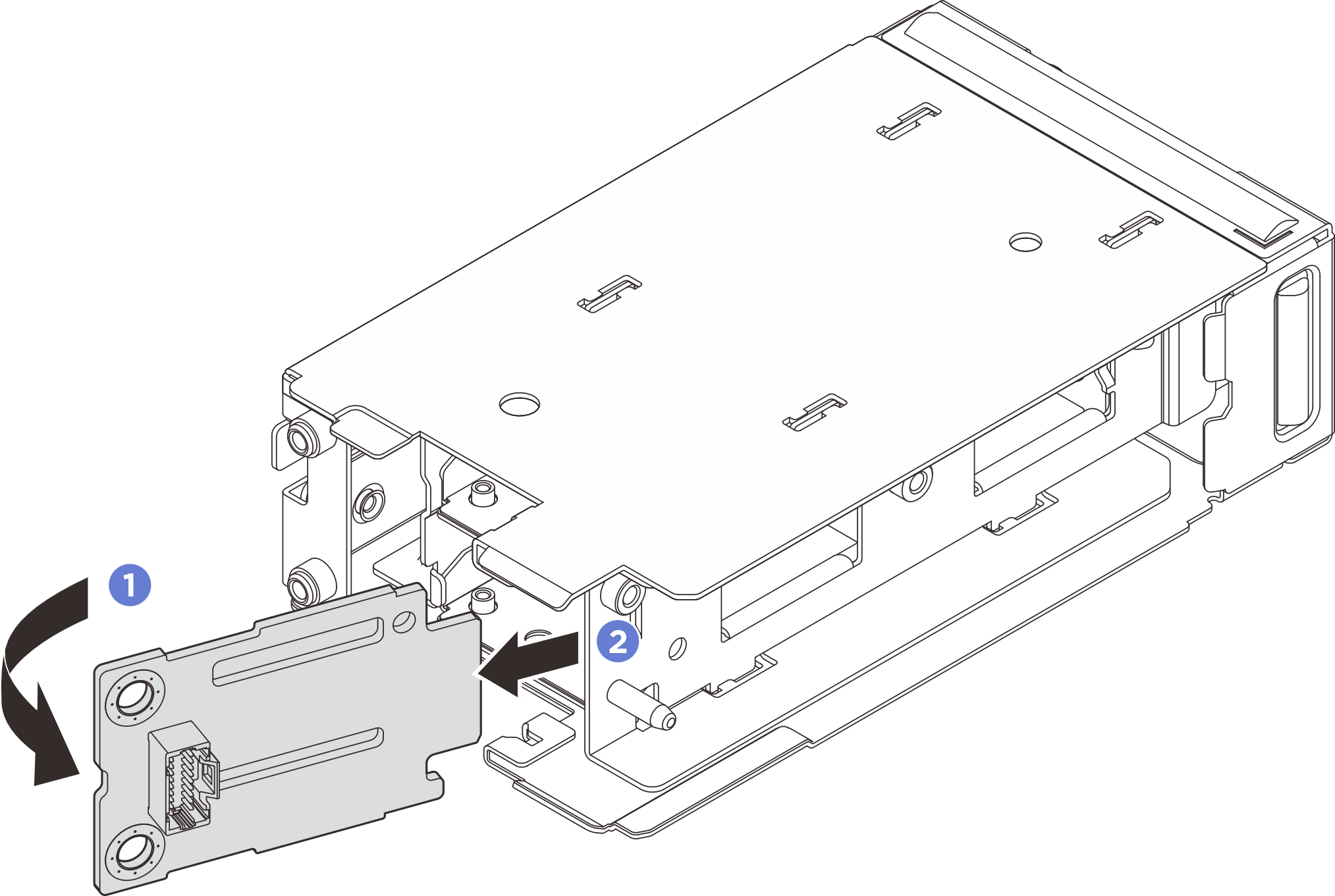

   圖 7. 卸下前方 M.2 開機背板
