Remover os backplanes da unidade e a gaiola da unidade M.2 frontal

Siga as instruções desta seção para remover a gaiola da unidade M.2 frontal e os backplanes da unidade.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Figura 1. Backplanes da unidade M.2 frontal
Front M.2 drive backplanes
1 Placa do controlador M.22 Backplane de inicialização M.2

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova todos os conjuntos de unidade M.2 hot-swap instalados na gaiola de unidade M.2 frontal. Consulte Remover um conjunto de unidade M.2 hot-swap .
    3. Remova a tampa superior. Consulte Remover a tampa superior.
    4. Desconecte os cabos de sinal e de alimentação dos backplanes M.2.
  2. (Opcional) Para configurações com unidades E3.S ou módulos de memória CXL (CMMs), remova a gaiola da unidade M.2 frontal com a estrutura da gaiola do chassi.
    1. Abra a trava para desencaixar a gaiola de unidade com a estrutura.
    2. Deslize a gaiola de unidade com a estrutura para fora do chassi.

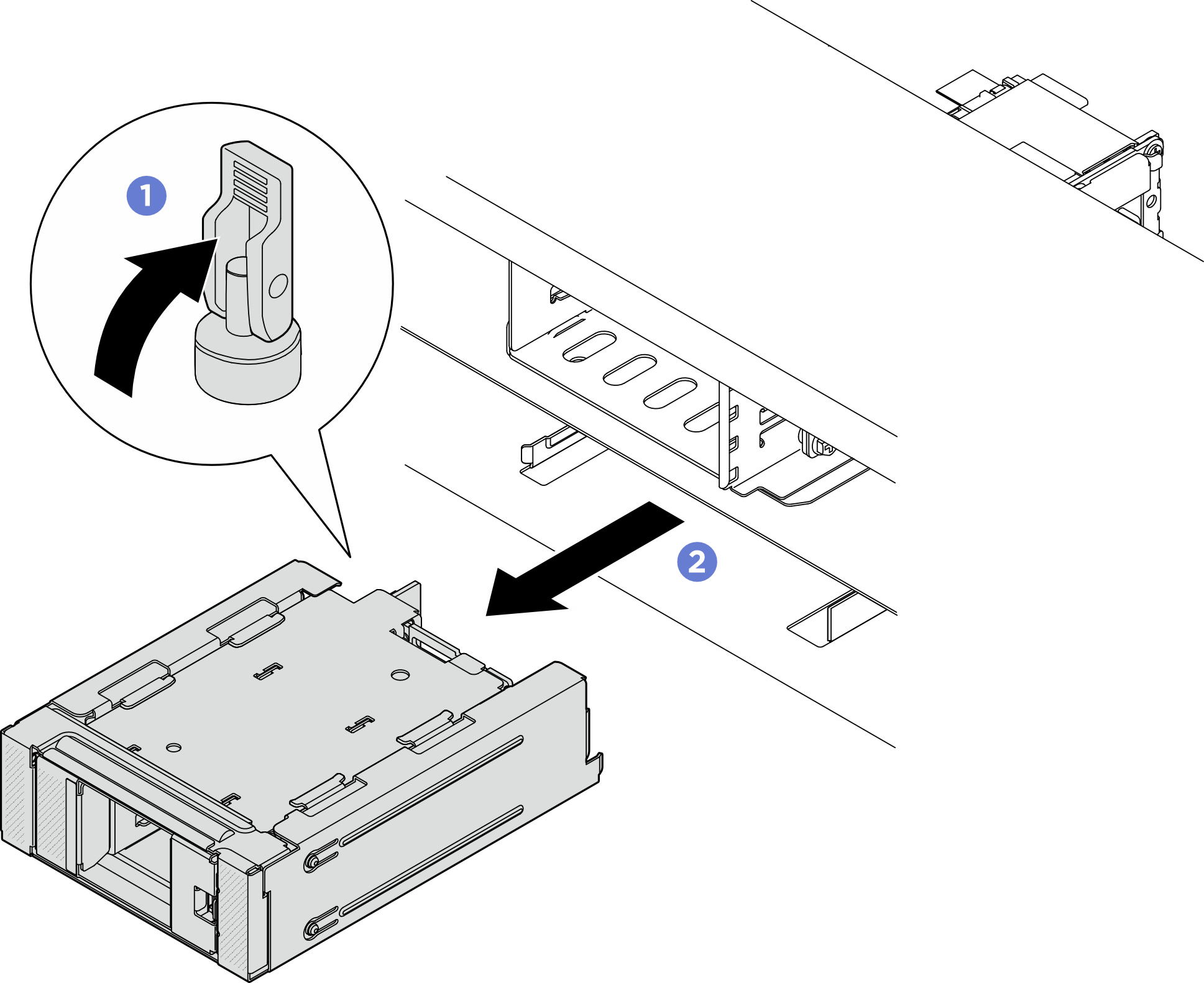

    Figura 2. Remoção da gaiola de unidade M.2 frontal com estrutura
    Removing the front M.2 drive cage with frame
  3. Remova a gaiola de unidade M.2 frontal.
    • Para configurações com unidades de 2,5 polegadas na parte frontal do servidor, remova a gaiola de unidade M.2 frontal do chassi.
    • Para configurações com unidades E3.S ou CMMs, remova a gaiola da unidade M.2 frontal da estrutura.
    1. Pressione a trava de liberação com uma chave de fenda para desencaixar a gaiola de unidade.
    2. Deslize a gaiola de unidade para fora para removê-la.
    Figura 3. Remoção da gaiola de unidade M.2 frontal do chassi
    Removing the front M.2 drive cage from the chassis
    Figura 4. Remoção da gaiola de unidade M.2 frontal da estrutura
    Removing the front M.2 drive cage from the frame
  4. Remova a placa do controlador M.2 frontal da gaiola de unidade.
    1. Solte os dois parafusos que prendem a placa do controlador.
    2. Remova a placa do controlador da gaiola de unidade.

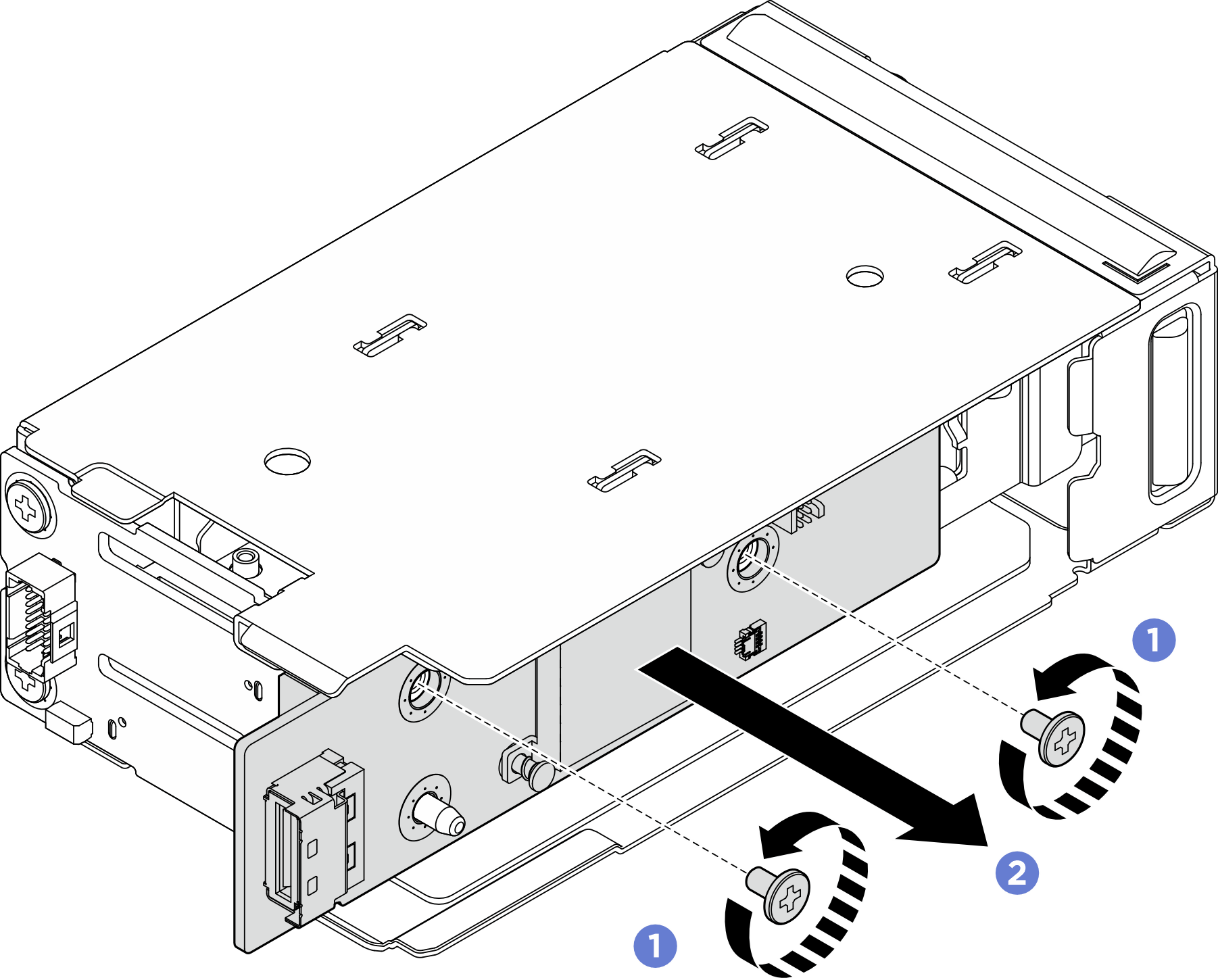

    Figura 5. Remoção da placa do controlador M.2 frontal
    Removing the controller board
  5. Remova o backplane de inicialização M.2 frontal da gaiola de unidade.
    1. Solte os dois parafusos que fixam o backplane.
      Figura 6. Remoção do backplane de inicialização M.2 frontal

    1. Gire o lado esquerdo do backplane para longe da gaiola de unidade.
    2. Remova o backplane da gaiola de unidade.
    Figura 7. Remoção do backplane de inicialização M.2 frontal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
