앞면 M.2 드라이브 케이지 및 드라이브 백플레인 제거

이 섹션의 지침에 따라 앞면 M.2 드라이브 케이지와 드라이브 백플레인을 제거하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

그림 1. 앞면 M.2 드라이브 백플레인
Front M.2 drive backplanes
1 M.2 컨트롤러 보드2 M.2 부트 백플레인

절차

  1. 이 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
    2. 앞면 M.2 드라이브 케이지에 설치된 핫 스왑 M.2 드라이브 어셈블리를 모두 제거하십시오. 핫 스왑 M.2 드라이브 어셈블리 제거의 내용을 참조하십시오.
    3. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    4. M.2 백플레인에서 전원 및 신호 케이블을 분리하십시오.
  2. (선택 사항) E3.S 드라이브 또는 CXL 메모리 모듈(CMM)이 있는 구성의 경우 케이지 프레임이 있는 앞면 M.2 드라이브 케이지를 섀시에서 제거합니다.
    1. 래치를 열어 프레임이 있는 드라이브 케이지를 분리합니다.
    2. 섀시에서 프레임이 있는 드라이브 케이지를 밀어내십시오.

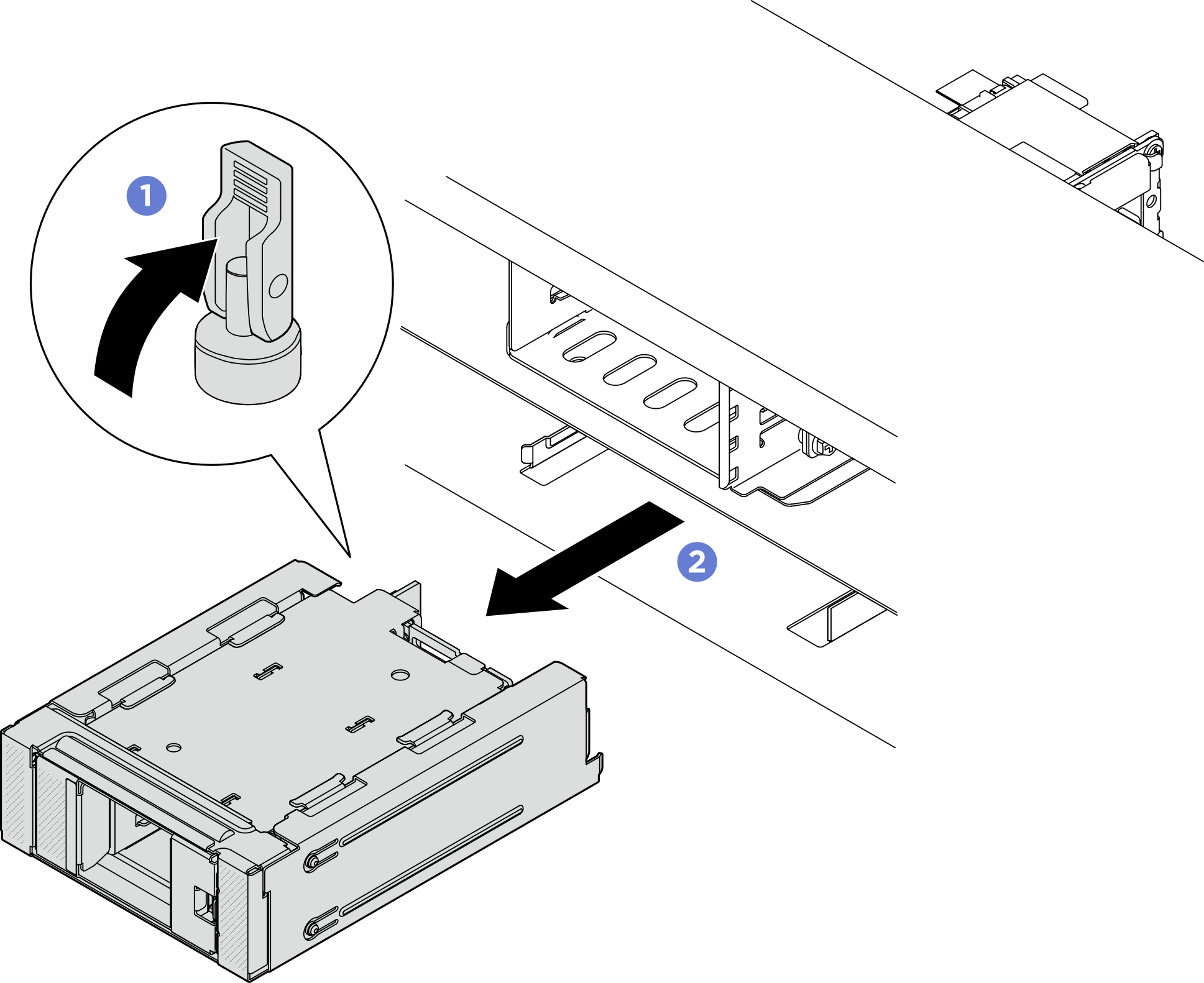

    그림 2. 케이지 프레임이 있는 전면 M.2 드라이브 케이지 제거
    Removing the front M.2 drive cage with frame
  3. 앞면 M.2 드라이브 케이지를 제거하십시오.
    • 서버 앞면에 2.5" 드라이브가 있는 구성의 경우 섀시에서 앞면 M.2 드라이브 케이지를 제거하십시오.
    • E3.S 드라이브 또는 CMM이 있는 구성의 경우, 케이지 프레임에서 앞면 M.2 드라이브 케이지를 제거하십시오.
    1. 일자 드라이버로 해제 래치를 눌러 드라이브 케이지를 분리하십시오.
    2. 드라이브 케이지를 밖으로 밀어 제거합니다.

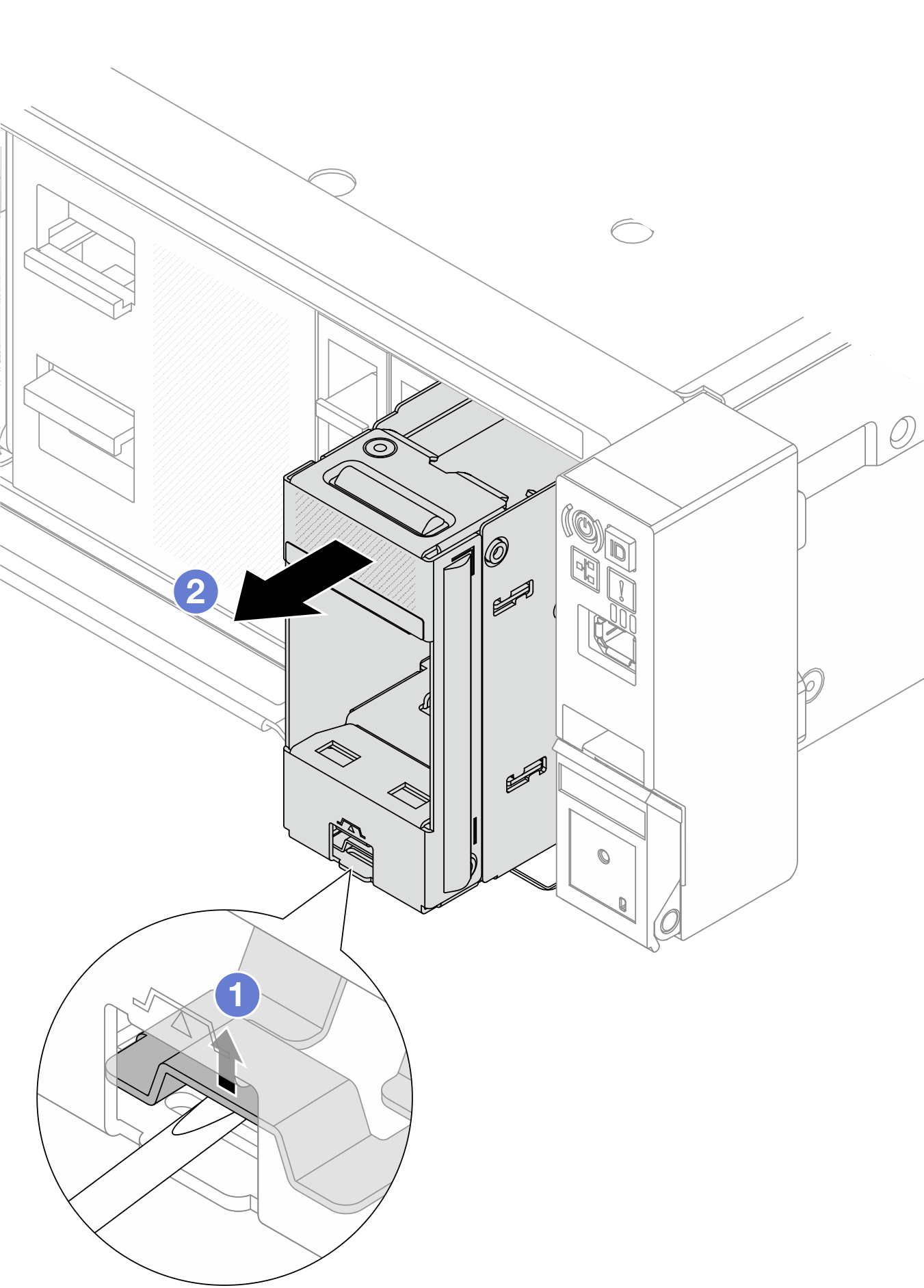

    그림 3. 섀시에서 앞면 M.2 드라이브 케이지 제거
    Removing the front M.2 drive cage from the chassis

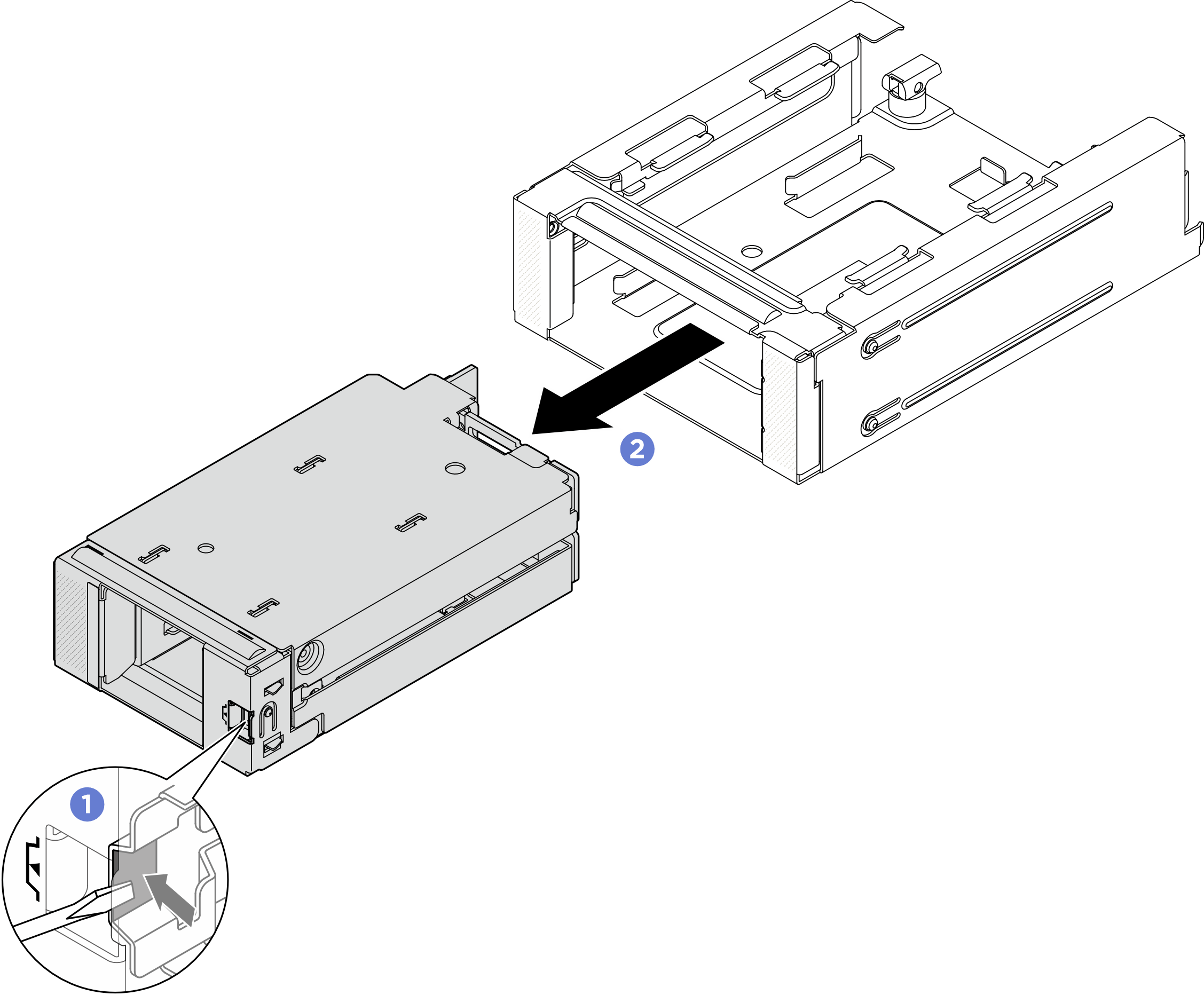

    그림 4. 케이지 프레임에서 앞면 M.2 드라이브 케이지 제거
    Removing the front M.2 drive cage from the frame
  4. 앞면 M.2 컨트롤러 보드를 드라이브 케이지에서 제거하십시오.
    1. 컨트롤러 보드를 고정하는 나사 2개를 풉니다.
    2. 컨트롤러 보드를 드라이브 케이지에서 제거하십시오.

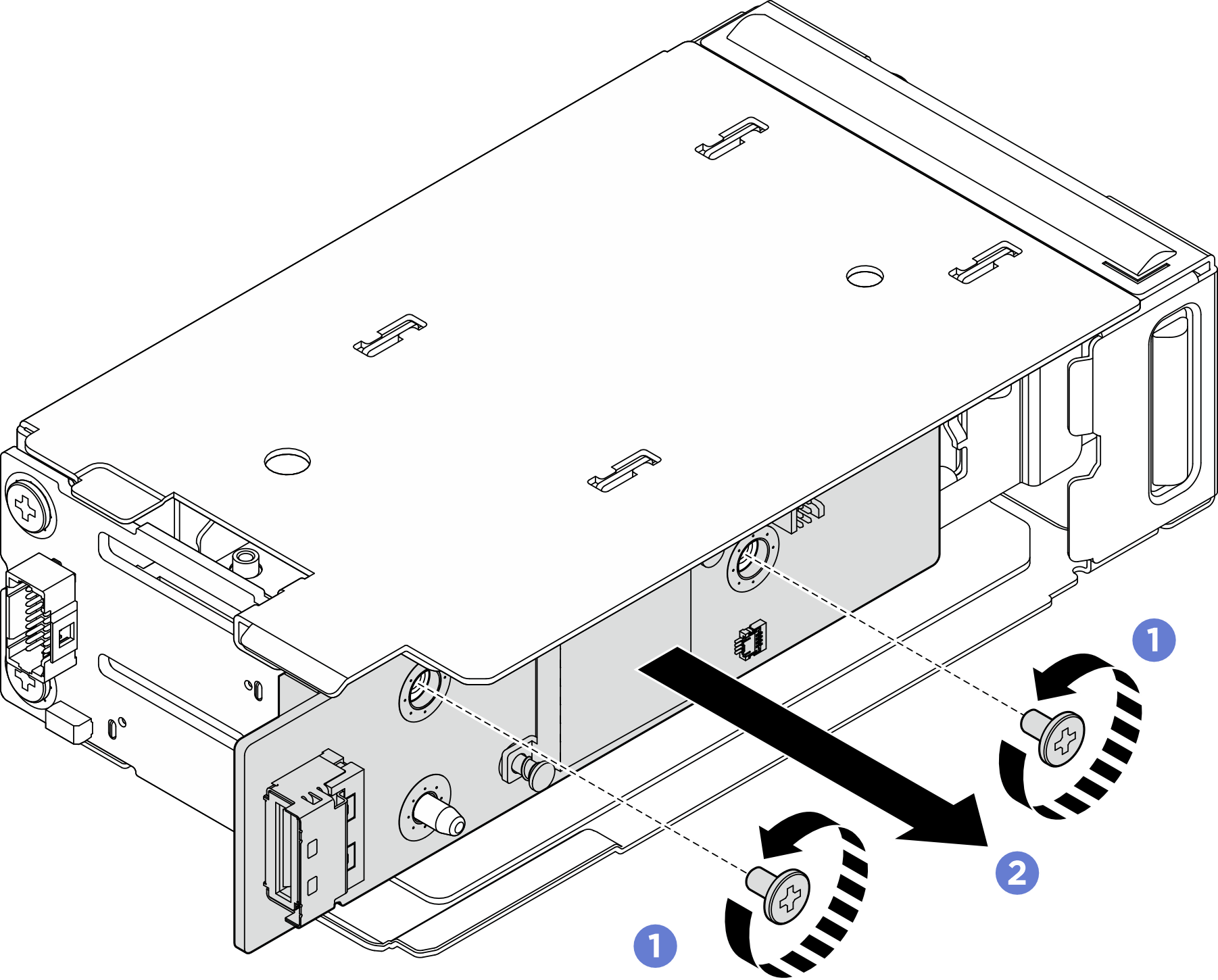

    그림 5. 앞면 M.2 컨트롤러 보드 제거
    Removing the controller board
  5. 앞면 M.2 부팅 백플레인을 드라이브 케이지에서 제거하십시오.
    1. 백플레인을 고정하는 나사 2개를 푸십시오.
      그림 6. 앞면 M.2 부트 백플레인 제거

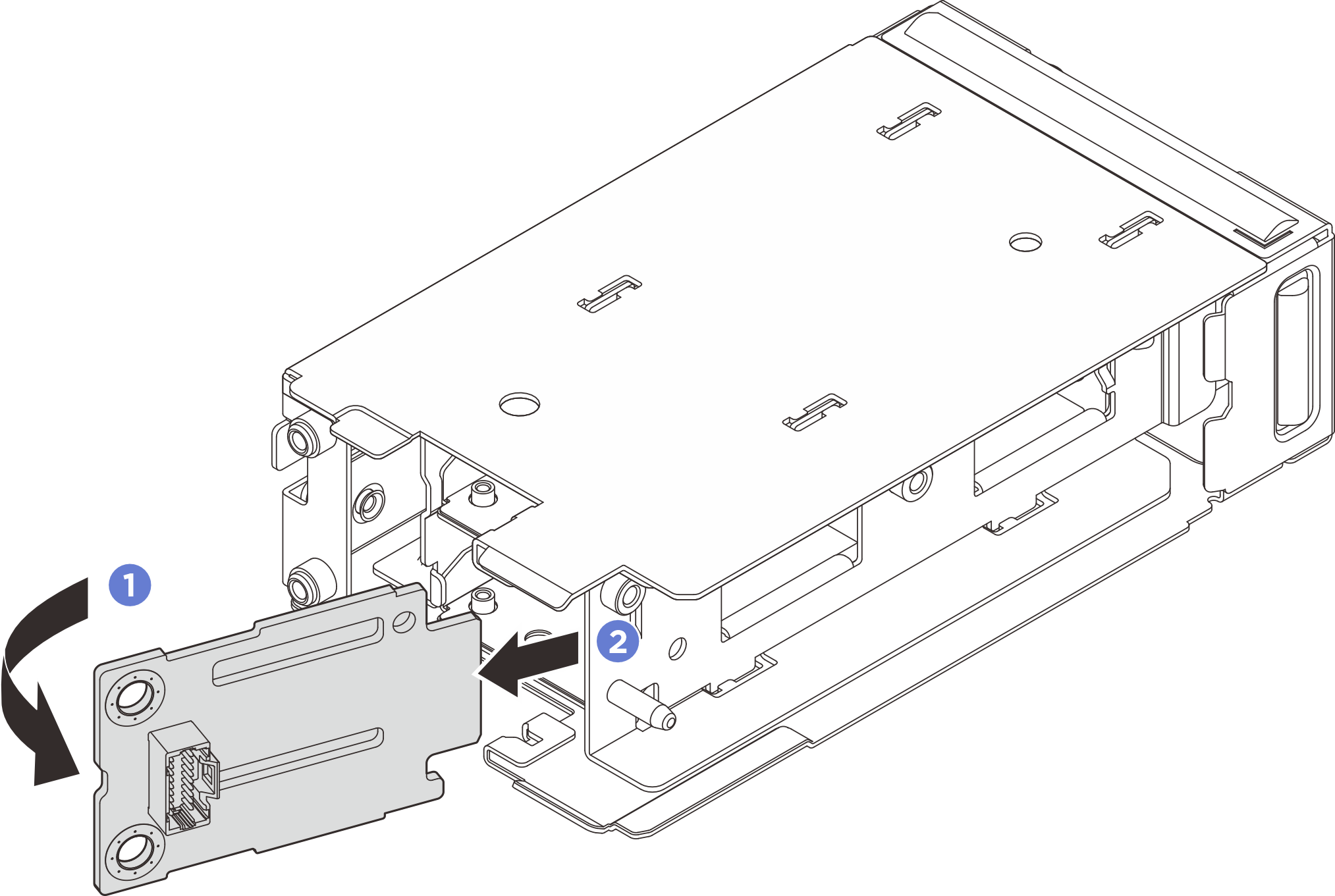

    1. 백플레인의 왼쪽을 드라이브 케이지 밖으로 돌리십시오.
    2. 백플레인을 드라이브 케이지에서 제거하십시오.
    그림 7. 앞면 M.2 부트 백플레인 제거

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
