Quitar el compartimiento de expansión M.2 posterior y la placa posterior de la unidad

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior de la unidad y el compartimiento de expansión M.2 posterior.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite todos los conjuntos de unidad M.2 de intercambio en caliente instalados en la parte posterior del servidor. Consulte Extracción de un conjunto de unidad M.2 de intercambio en caliente.
    3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
  2. Si la placa posterior M.2 trasera está instalada en un compartimiento de expansión M.2 3FH, haga lo siguiente:
    1. Desconecte los cables de la tarjeta de expansión, los cables del adaptador PCIe y los cables de alimentación y de señal de la placa posterior M.2 del conjunto de la placa del sistema.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
    2. Quite el compartimiento de expansión M.2 en el que está instalada la placa posterior M.2. Consulte Extracción de un conjunto de expansión posterior.
    3. Quite todos los adaptadores PCIe instalados en el conjunto de expansión. Consulte Extracción de un adaptador PCIe posterior y de la tarjeta de expansión.
  3. Si la placa posterior M.2 trasera está instalada en un compartimiento de expansión M.2 1FH haga lo siguiente:
    1. Si corresponde, quite el compartimiento de la unidad posterior y el conjunto de expansión posterior que están encima del compartimiento de expansión M.2 1FH. Consulte Sustitución del compartimiento de la unidad posterior y Extracción de un conjunto de expansión posterior.
    2. Desconecte los cables de alimentación y de señal de la placa base M.2 del conjunto de la placa base del sistema. A continuación, quite el compartimiento de expansión M.2 1FH del chasis. Consulte Extracción de un conjunto de expansión posterior.
  4. Desconecte los cables de alimentación y señal de la placa base M.2 de la placa base M.2.
  5. Quite la placa posterior M.2 del compartimiento de expansión M.2.
    1. Suelte el tornillo que fija la placa posterior.
    2. Deslice la placa posterior hacia fuera del compartimiento y, a continuación, levántela para quitarla.

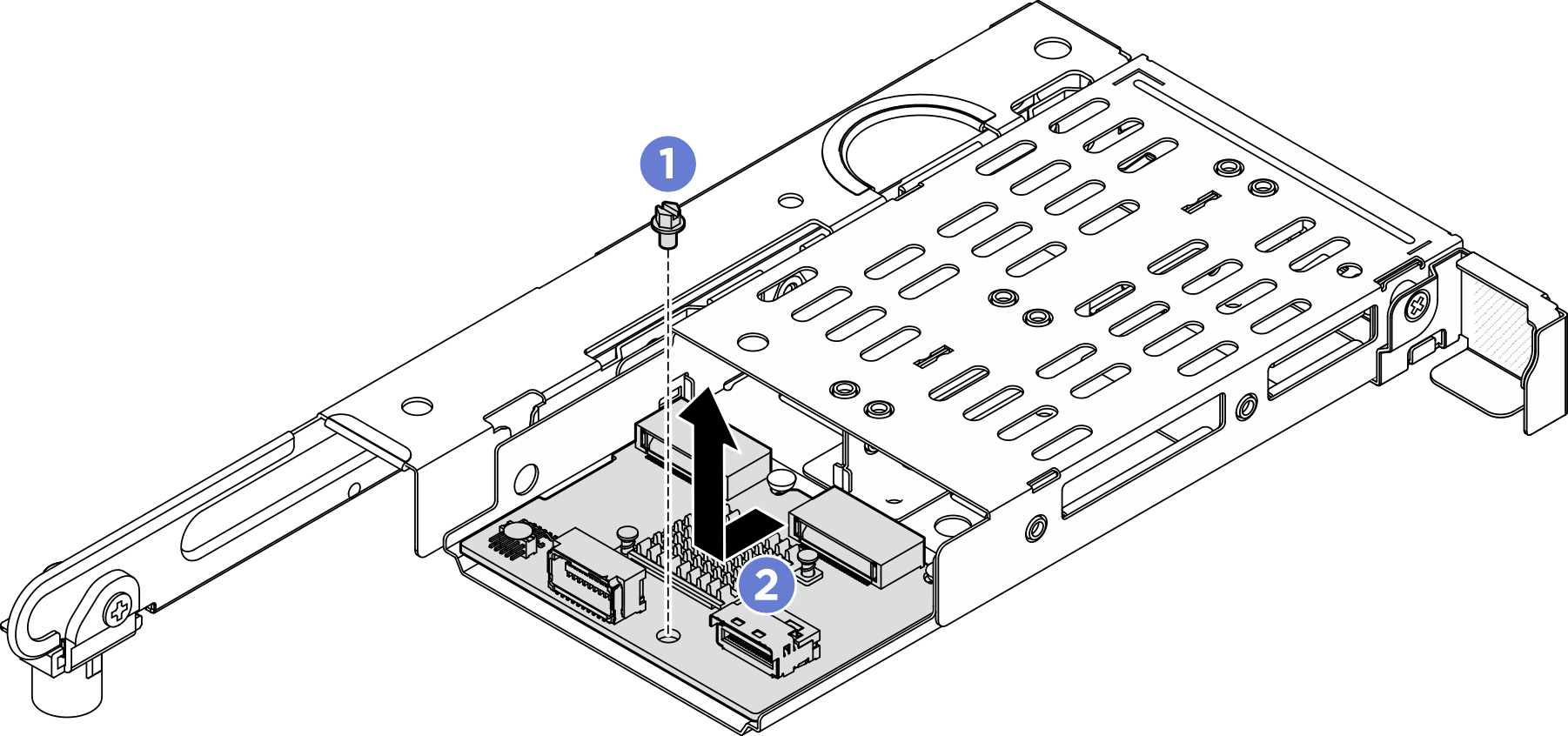

    Figura 1. Extracción de la placa posterior M.2 del compartimiento de expansión M.2 3FH
    Removing the M.2 backplane from 3FH M.2 riser cage
    Figura 2. Extracción de la placa posterior M.2 del compartimiento de expansión M.2 1FH
    Removing the M.2 backplane from 1FH M.2 riser cage

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
