卸下背面转接卡组合件

按照本节中的说明卸下背面转接卡组合件。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。

服务器支持不同类型的转接卡架(请参阅更换背面转接卡组合件和 PCIe 适配器)。

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

  • 在卸下 RAID 阵列的任何组件(硬盘、RAID 卡等)之前,请备份所有 RAID 配置信息。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 必要时卸下系统风扇架。请参阅卸下系统风扇架
    4. 如有必要,请卸下导风罩。请参阅卸下导风罩
    5. 从主板组合件上拔下转接卡线缆和 PCIe 适配器线缆。
      注意
      为避免损坏主板组合件,从主板组合件上拔下线缆时,请务必遵循内部线缆布放中的说明操作。
  2. 卸下转接卡组合件。
    下图以 3FH 转接卡组合件和 2FH 转接卡组合件为例。其他转接卡组合件类型的更换过程与之相同。

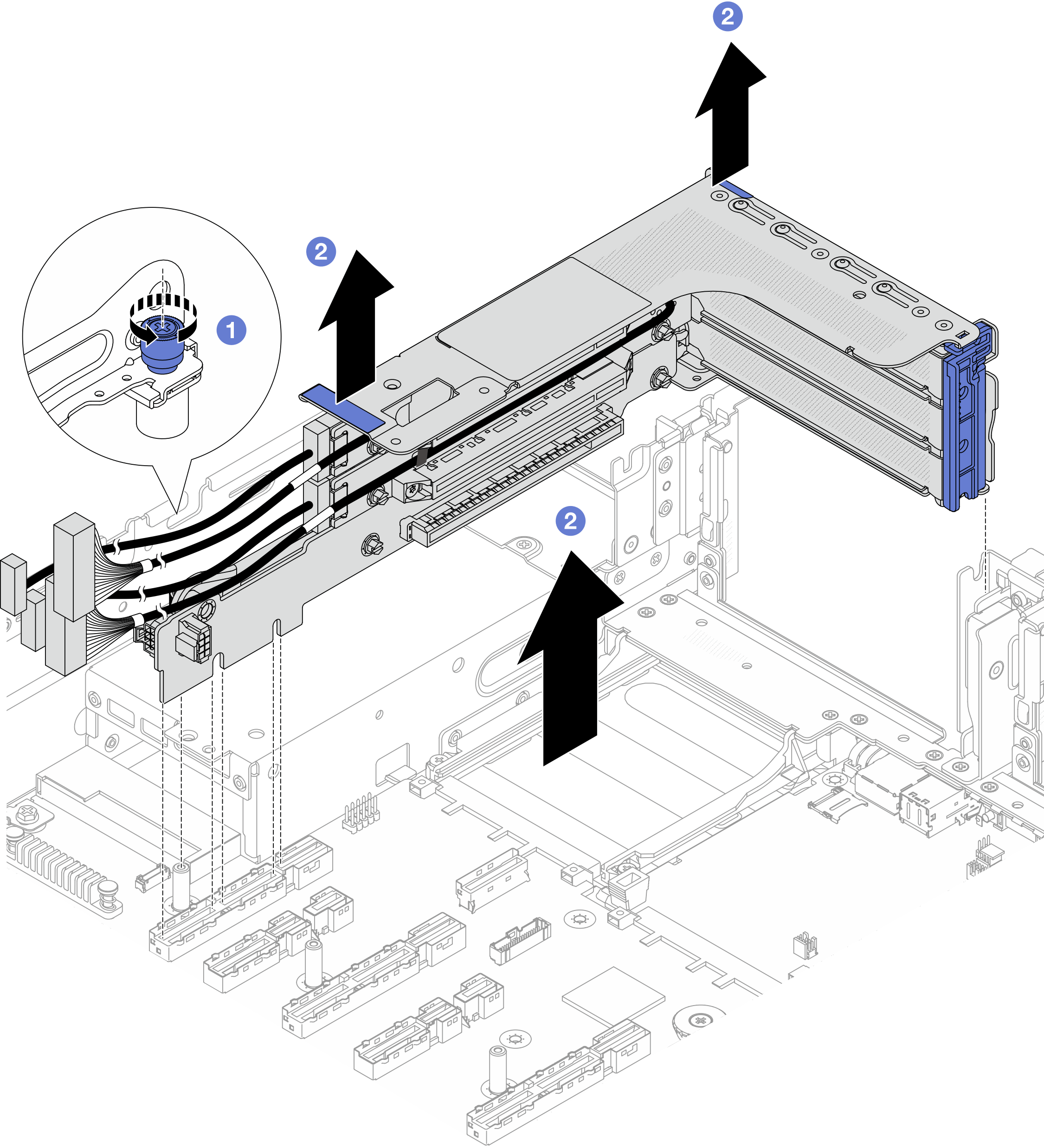

    图 1. 卸下 3FH 转接卡组合件
    Removing the 3FH riser assembly

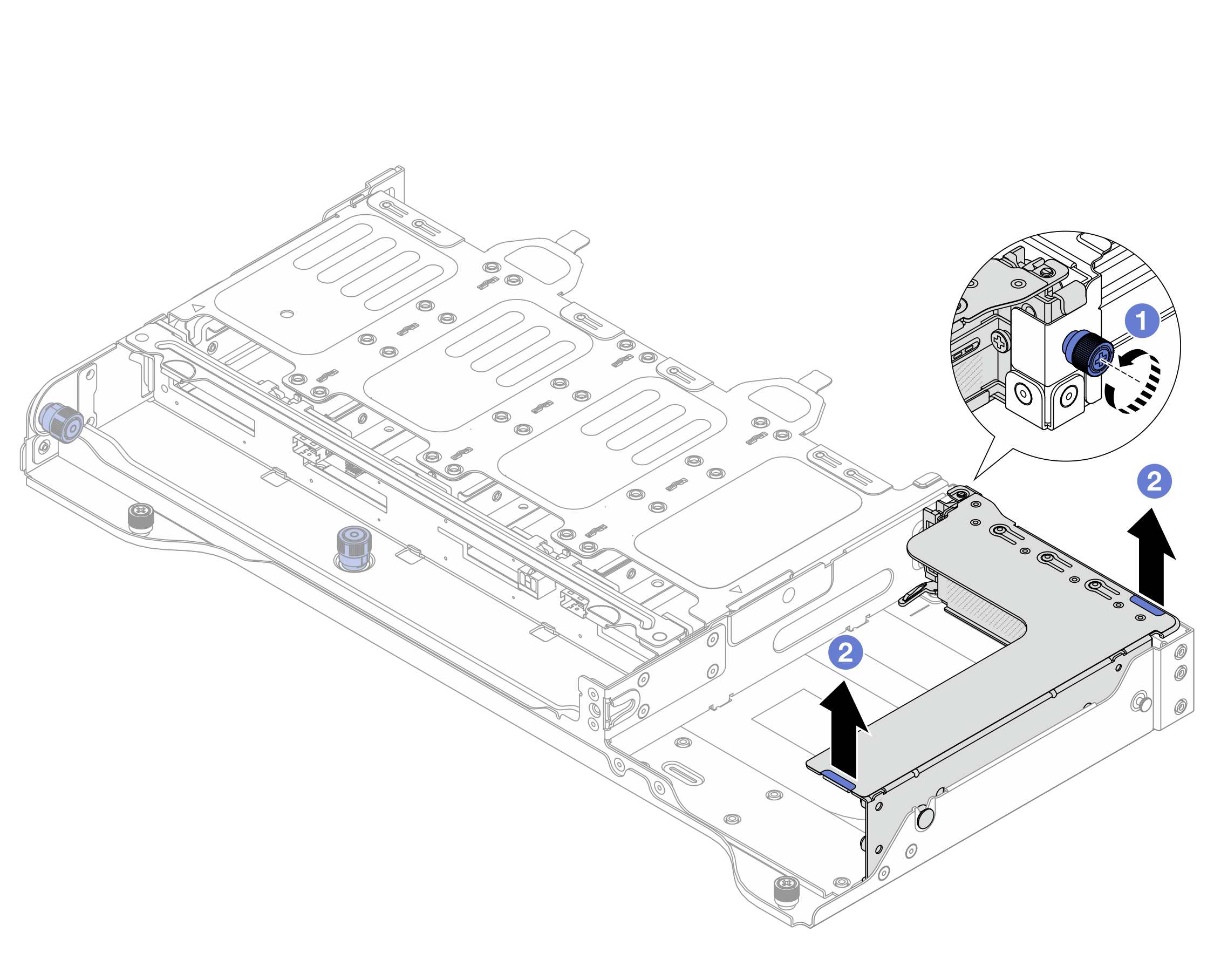

    图 2. 卸下 2FH 转接卡组合件
    Removing the 2FH riser assembly
    1. 松开固定转接卡组合件的螺钉。
    2. 捏住转接卡组合件的边缘,小心地将其从机箱中提取出来。

完成之后

  1. 从转接卡组合件上卸下 PCIe 适配器。请参阅卸下背面 PCIe 适配器和转接卡

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
