Установка заднего адаптера PCIe и платы-адаптера Riser

В этом разделе приведены инструкции по установке заднего адаптера PCIe и платы-адаптера Riser.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Правила установки адаптера PCIe см. в разделе Гнезда PCIe и адаптеры PCIe.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. (Необязательно) Если плата-адаптер Riser была снята, сначала установите ее.
    Прим.
    На следующем рисунке в качестве примеров показаны платы-адаптеры Riser на отсеке платы-адаптера Riser 3FH. Процедура замены других типов плат-адаптеров Riser аналогична.

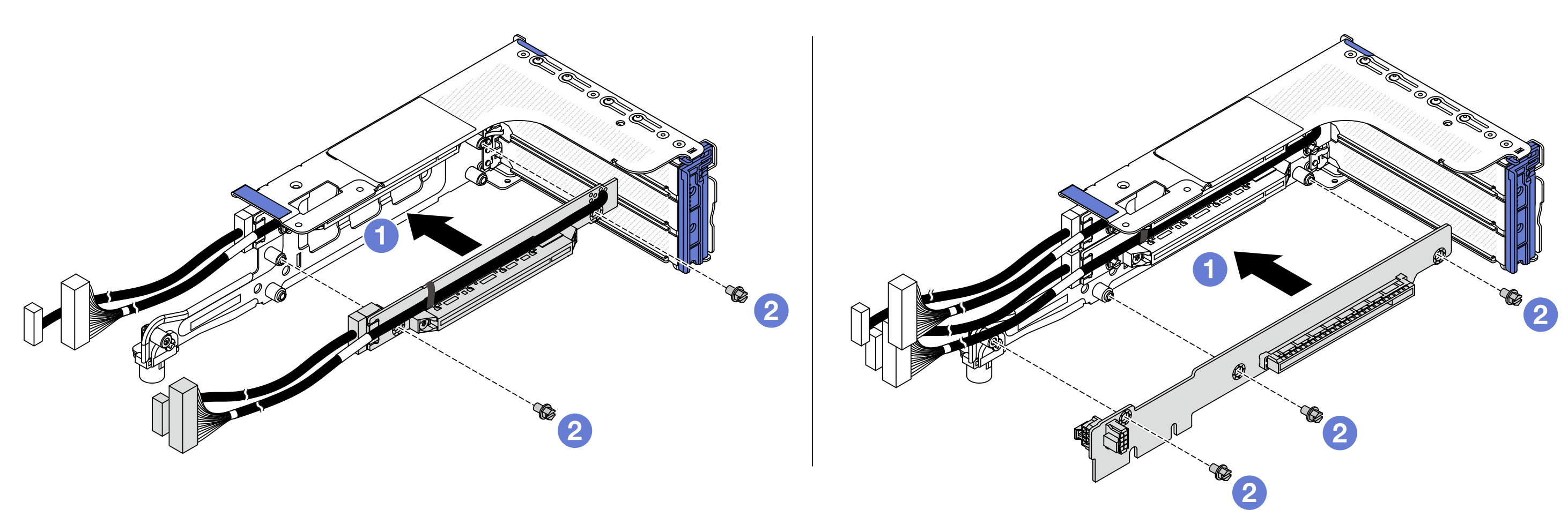

    Рис. 1. Установка плат-адаптеров Riser в отсек платы-адаптера 3FH
    Installing riser cards on the 3FH riser cage
    1. Совместите плату-адаптер Riser с отсеком платы-адаптера Riser и поместите ее в отсек платы-адаптера Riser.
    2. Установите винты для фиксации платы-адаптера Riser.
  3. Установите адаптер PCIe.
    Прим.
    Для адаптеров PCIe x16 LP, установленных в отсеке платы-адаптера Riser 3FH/2FH и весящих от 250 г до 330 г, закрепите адаптер винтом перед закрытием фиксирующей защелки, если требуется транспортировать сервер.

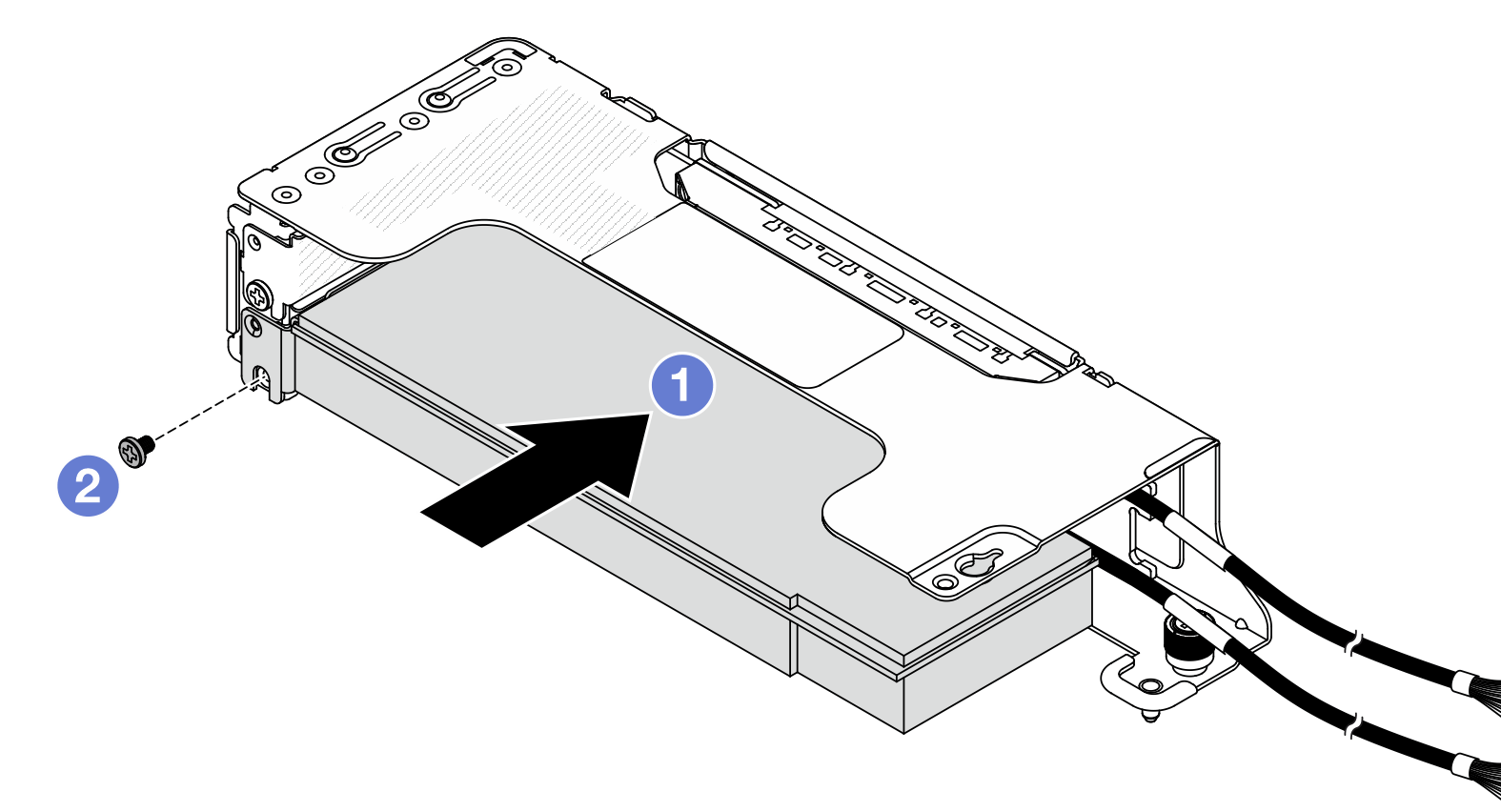

    Рис. 2. Установка адаптера PCIe в отсек платы-адаптера Riser 2LP
    Installing a PCIe adapter into the 2LP riser cage
    1. Совместите адаптер PCIe с гнездом PCIe на плате-адаптере Riser. Аккуратно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо.
    2. Зафиксируйте адаптер PCIe винтом.

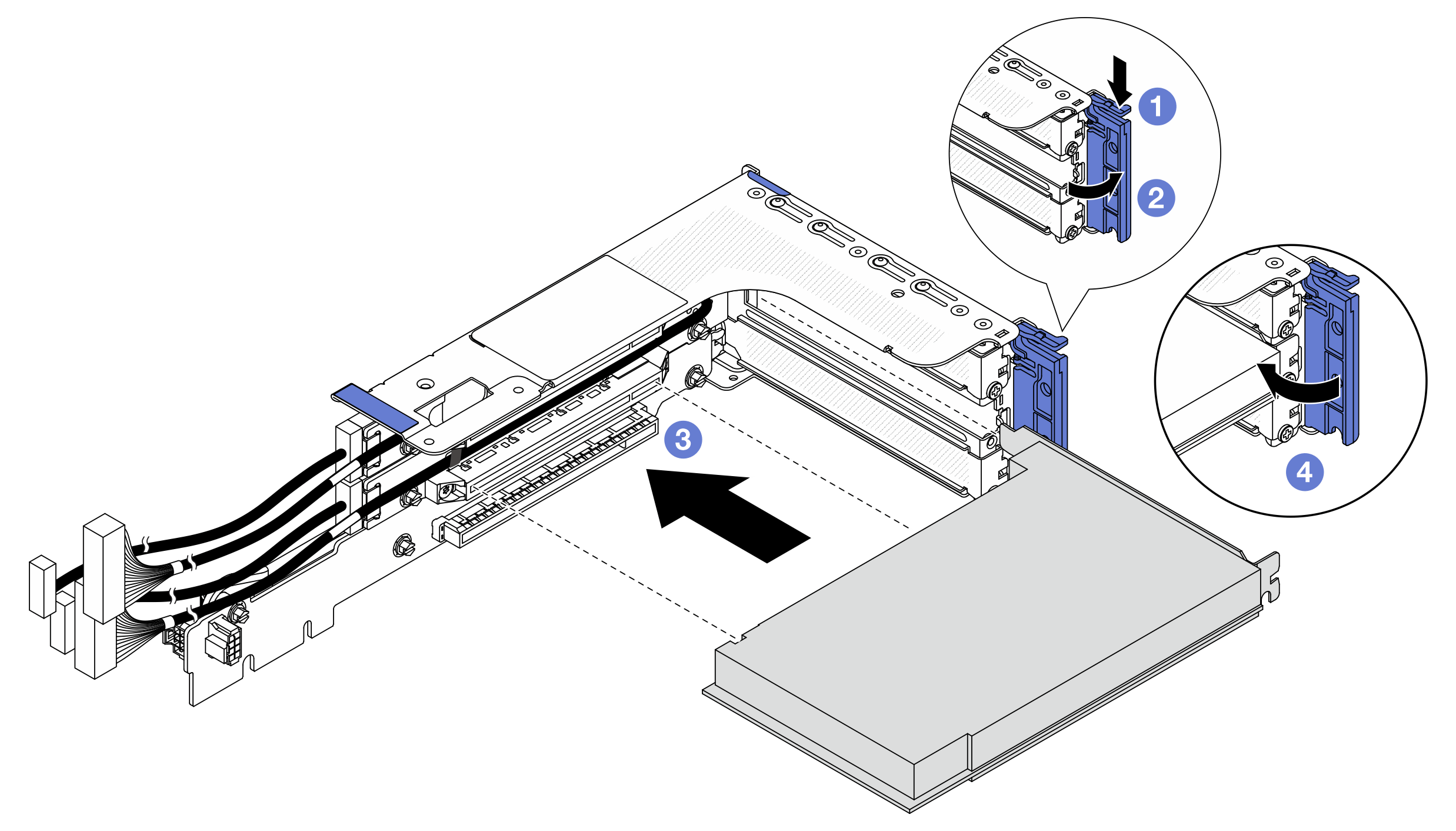

    Рис. 3. Установка адаптера PCIe в отсек платы-адаптера Riser 3FH
    Installing a PCIe adapter on the 3FH riser cage
    1. Нажмите на фиксирующую защелку.
    2. Переведите фиксирующую защелку адаптера PCIe в открытое положение.
    3. Совместите адаптер PCIe с гнездом PCIe на плате-адаптере Riser. Аккуратно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо.
    4. Закройте фиксирующую защелку.

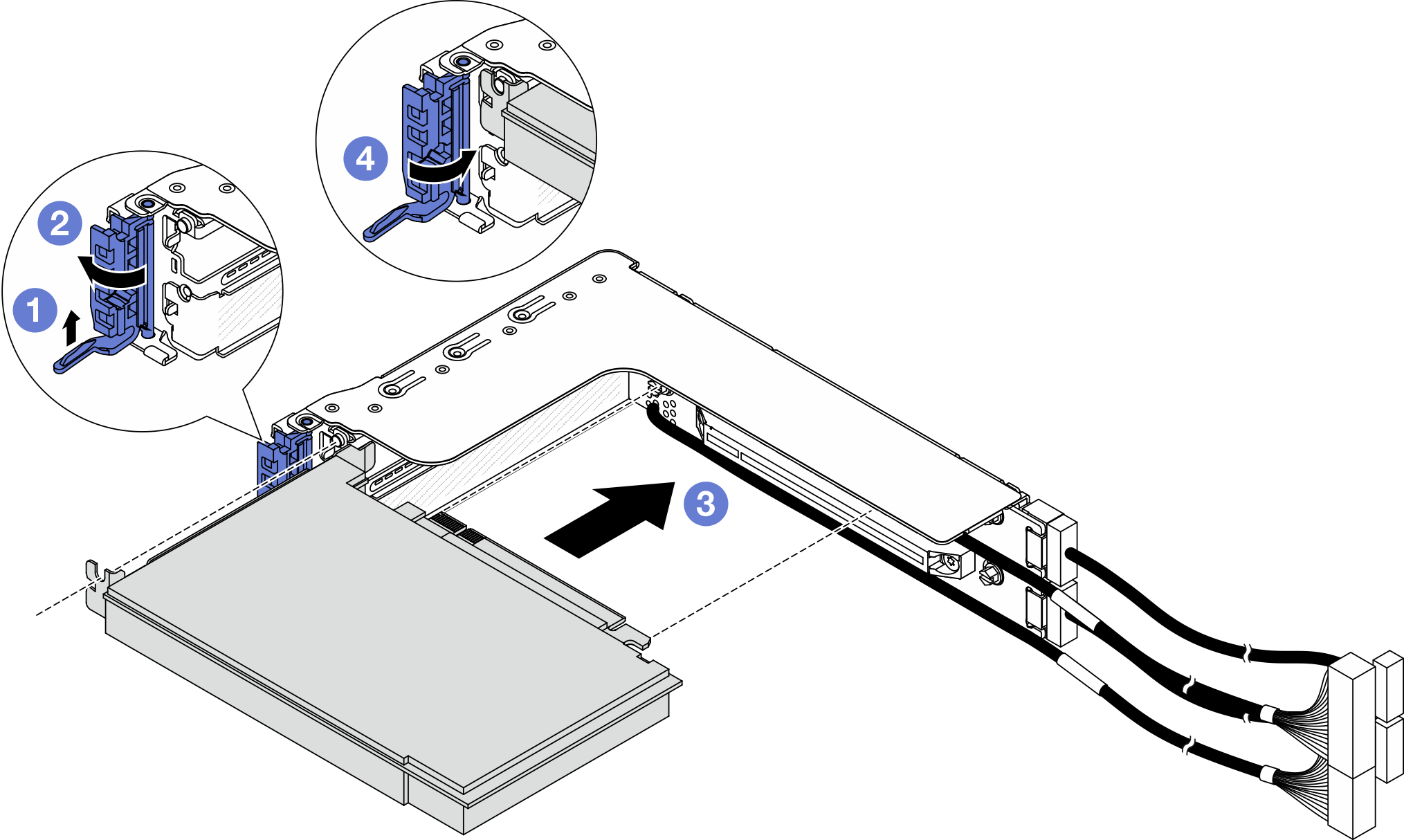

    Рис. 4. Установка адаптера PCIe в отсек платы-адаптера Riser 2FH
    Installing a PCIe adapter on the 2FH riser cage
    1. Поднимите фиксирующую защелку, как показано на рисунке.
    2. Переведите фиксирующую защелку адаптера PCIe в открытое положение.
    3. Совместите адаптер PCIe с гнездом PCIe на плате-адаптере Riser. Аккуратно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо.
    4. Закройте фиксирующую защелку.

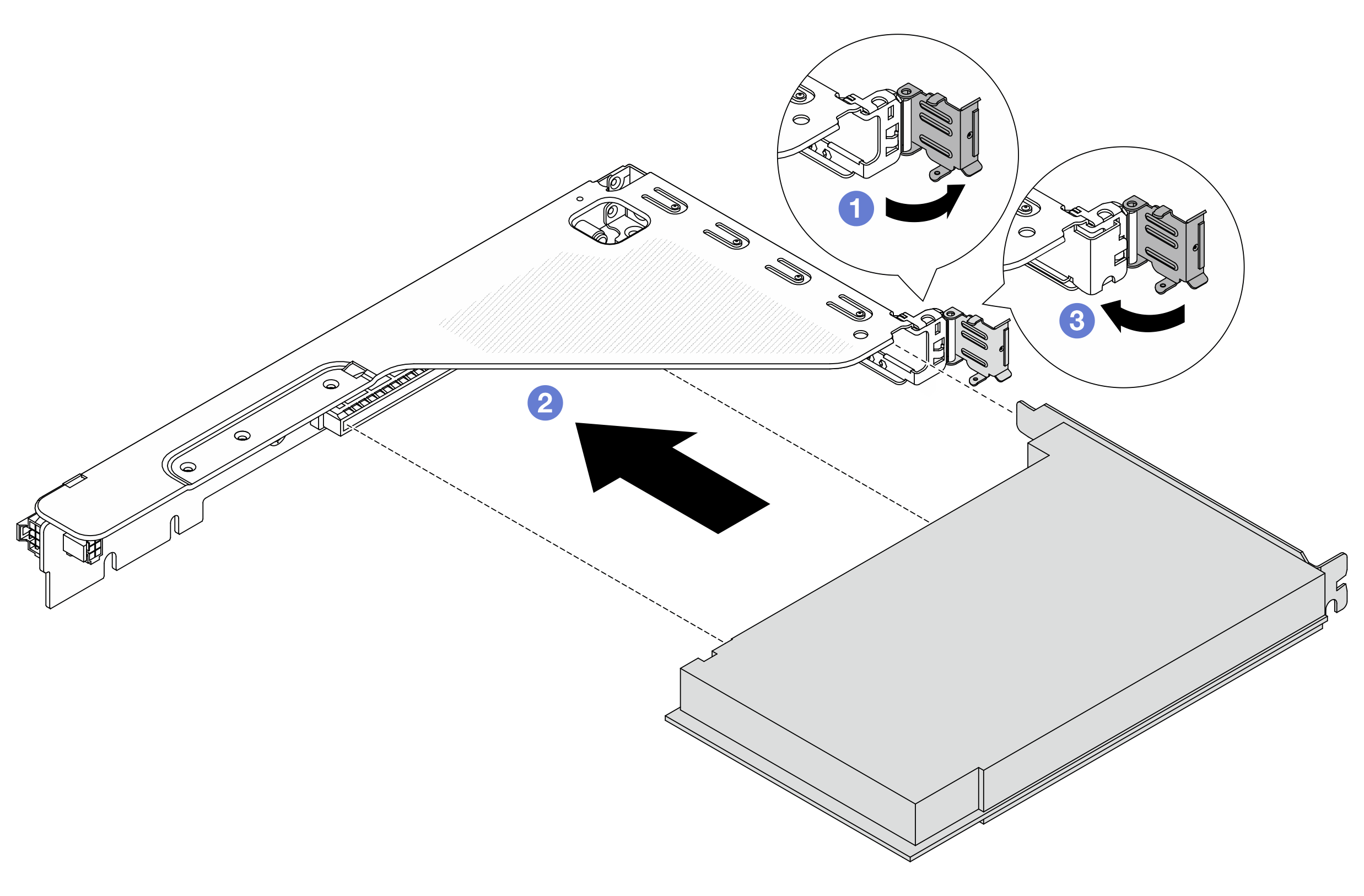

    Рис. 5. Установка адаптера PCIe в отсек платы-адаптера Riser 1FH
    Installing a PCIe adapter on the 1FH riser cage
    1. Переведите фиксирующую защелку адаптера PCIe в открытое положение.
    2. Совместите адаптер PCIe с гнездом PCIe на плате-адаптере Riser. Аккуратно нажмите на адаптер PCIe, чтобы он плотно вошел в гнездо.
    3. Закройте фиксирующую защелку PCIe.

После завершения

  1. Установите блок платы-адаптера Riser в раму. См. раздел Установка заднего блока платы-адаптера Riser.

  2. Если вы установили адаптер RAID 930 или 940, установите модуль питания флеш-памяти RAID. См. раздел Замена модуля питания флэш-памяти RAID.
