Regras e ordem de instalação de módulos de memória

Tipos de memória compatíveis

Para obter informações sobre os tipos de módulo de memória compatíveis com este servidor, consulte a seção Memória em Especificações técnicas.

Para obter uma lista de opções de memória suportadas, consulte Site do Lenovo ServerProven.

Informações sobre como otimizar o desempenho da memória e configurar a memória está disponível no Lenovo Press:

Memória - Lenovo Press

Além disso, você pode usar um configurator de memória, que está disponível no seguinte site:

Lenovo Enterprise Solutions Configurator (configurações de memória)

Informações específicas sobre a ordem de instalação de módulos de memória no servidor com base na configuração do sistema e no modo de memória que você estiver implementando estão exibidas abaixo.

• Disposição de módulos de memória e processadores de servidores sem Compute Complex Neptune Core Module

• Disposição de módulos de memória e processadores de servidores com Compute Complex Neptune Core Module

Disposição de módulos de memória e processadores de servidores sem Compute Complex Neptune Core Module​

A ilustração a seguir ajudará você a localizar os slots de memória na placa do processador para servidores sem Compute Complex Neptune Core Module. A tabela de identificação de canal de memória abaixo mostra o relacionamento entre os processadores, os controladores de memória, os canais de memória e os números de slots do módulo de memória.

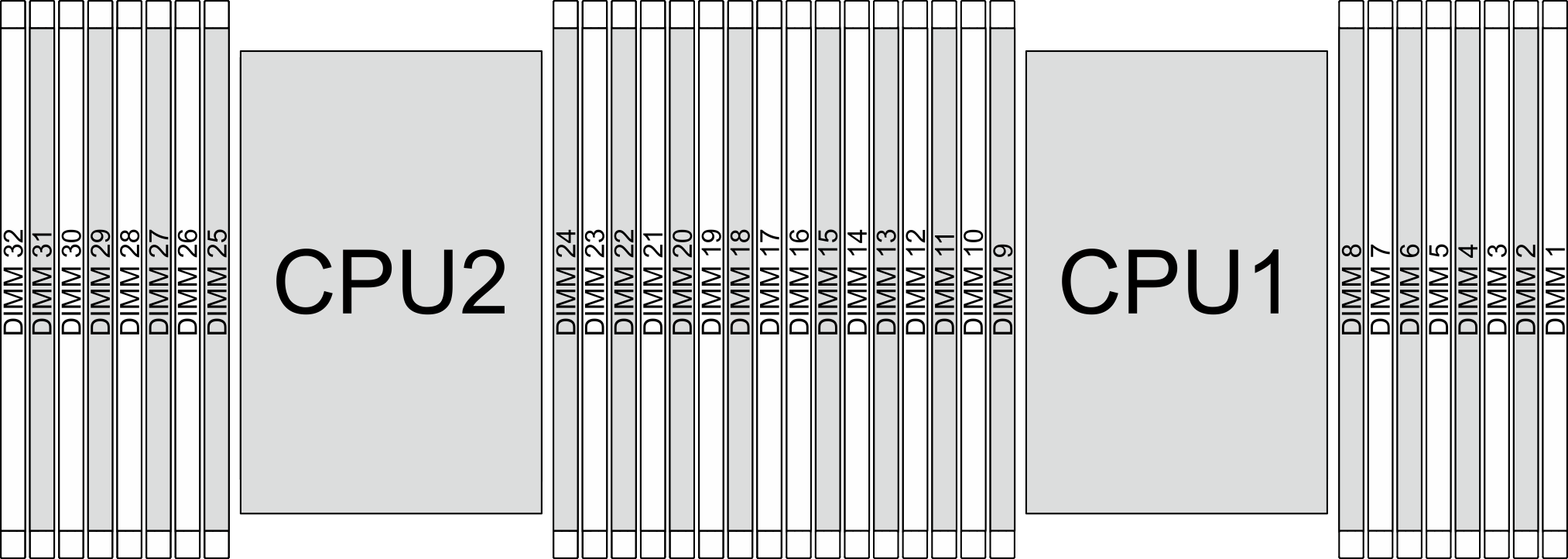

Figura 1. Slots de módulo de memória na placa do processador para servidores sem Compute Complex Neptune Core Module

Tabela 1. Identificação de slots e canais de memória para servidores sem Compute Complex Neptune Core Module

Processador	CPU 1
Controlador	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Canal	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
N° do slot	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
Nº DIMM	16	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1
Processador	CPU 2
Controlador	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Canal	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
N° do slot	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
Nº DIMM	32	31	30	29	28	27	26	25	24	23	22	21	20	19	18	17

• Nº do slot: número do slot DIMM em cada canal de memória. Cada canal de memória tem dois slots de DIMM: slot 0 (o mais afastado do processador) e o slot 1 (o mais próximo do processador).

• N° do DIMM: número do slot DIMM na placa do processador. Cada processador tem 16 slots DIMM.

Disposição de módulos de memória e processadores de servidores com Compute Complex Neptune Core Module​

A ilustração a seguir ajudará você a localizar os slots de memória na placa do processador para servidores com Compute Complex Neptune Core Module. A tabela de identificação de canal de memória abaixo mostra o relacionamento entre os processadores, os controladores de memória, os canais de memória e os números de slots do módulo de memória.

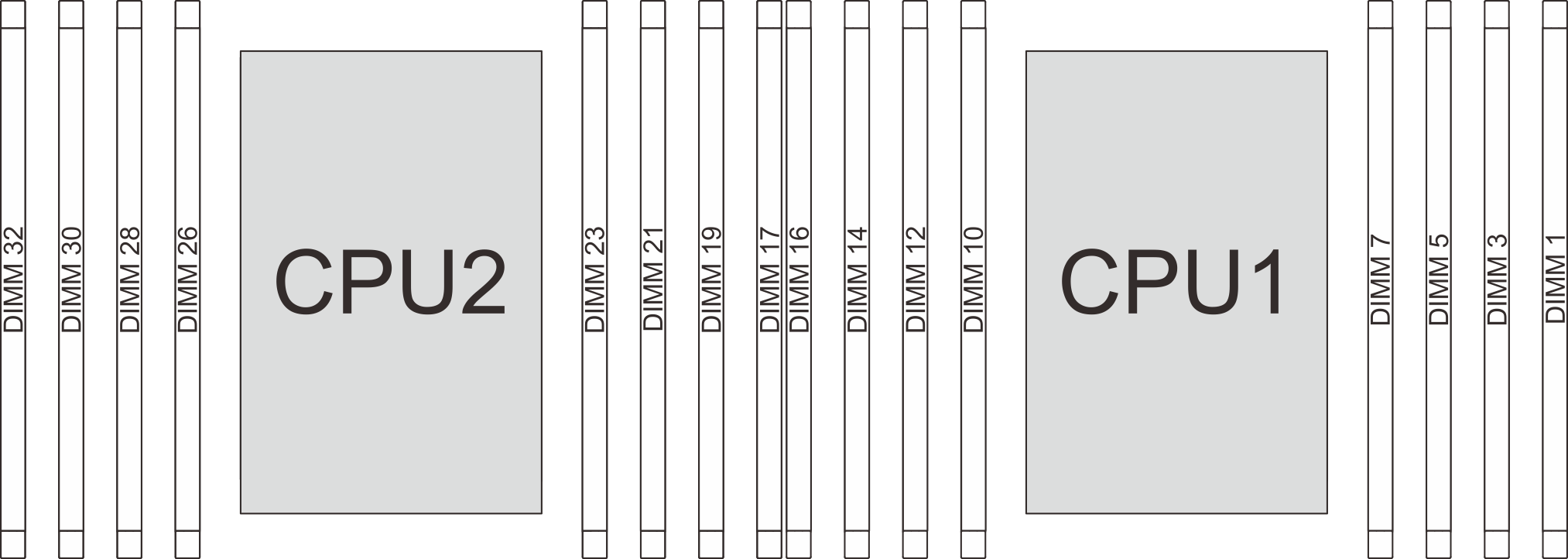

Figura 2. Slots de módulo de memória na placa do processador para servidores com Compute Complex Neptune Core Module

Tabela 2. Identificação de slots e canais de memória para servidores com Compute Complex Neptune Core Module

Processador	CPU 1
Controlador	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Canal	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
N° do slot	0	0	0	0	0	0	0	0
Nº DIMM	16	14	12	10	7	5	3	1
Processador	CPU 2
Controlador	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Canal	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
N° do slot	0	0	0	0	0	0	0	0
Nº DIMM	32	30	28	26	23	21	19	17

• Nº do slot: número do slot DIMM em cada canal de memória. Cada canal de memória tem um slot DIMM.

• N° do DIMM: número do slot DIMM na placa do processador. Cada processador tem oito slots DIMM.

Diretriz de instalação do módulo de memória​

• Pelo menos uma DIMM é necessária para cada processador. Instale pelo menos oito DIMMs por processador para obter um bom desempenho.

• Quando você substitui um DIMM, o servidor fornece recurso de ativação automática de DIMM sem a necessidade de usar o Setup Utility para ativar o novo DIMM manualmente.

• Para regras e ordens de instalação de módulos de memória, consulte:

  • Somente DIMMs DDR5

  • RDIMMs DDR5 combinados com módulos de memória CXL
