安装 GPU 适配器

按照本节中的说明安装 GPU 适配器。

关于本任务

GPU 功率越高，要求的 PSU 功率也越高。可使用 Lenovo Capacity Planner 来计算服务器需要配置的功率容量。有关 Lenovo Capacity Planner 的详细信息，请参阅：

Lenovo Capacity Planner 网站

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

  • 部分满足要求的服务器型号支持 GPU 适配器。请参阅散热规则。

过程

注
取决于具体类型，您的 GPU 适配器可能与图中所示的有所不同。

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. （可选）在 GPU 导风罩上安装符合要求的填充件。有关详细信息，请参阅更换 GPU。
  3. 找到要安装新 GPU 适配器的对应 PCIe 插槽。请参阅PCIe 插槽和 PCIe 适配器
  4. 将 GPU 适配器安装到转接卡上的 PCIe 插槽中。

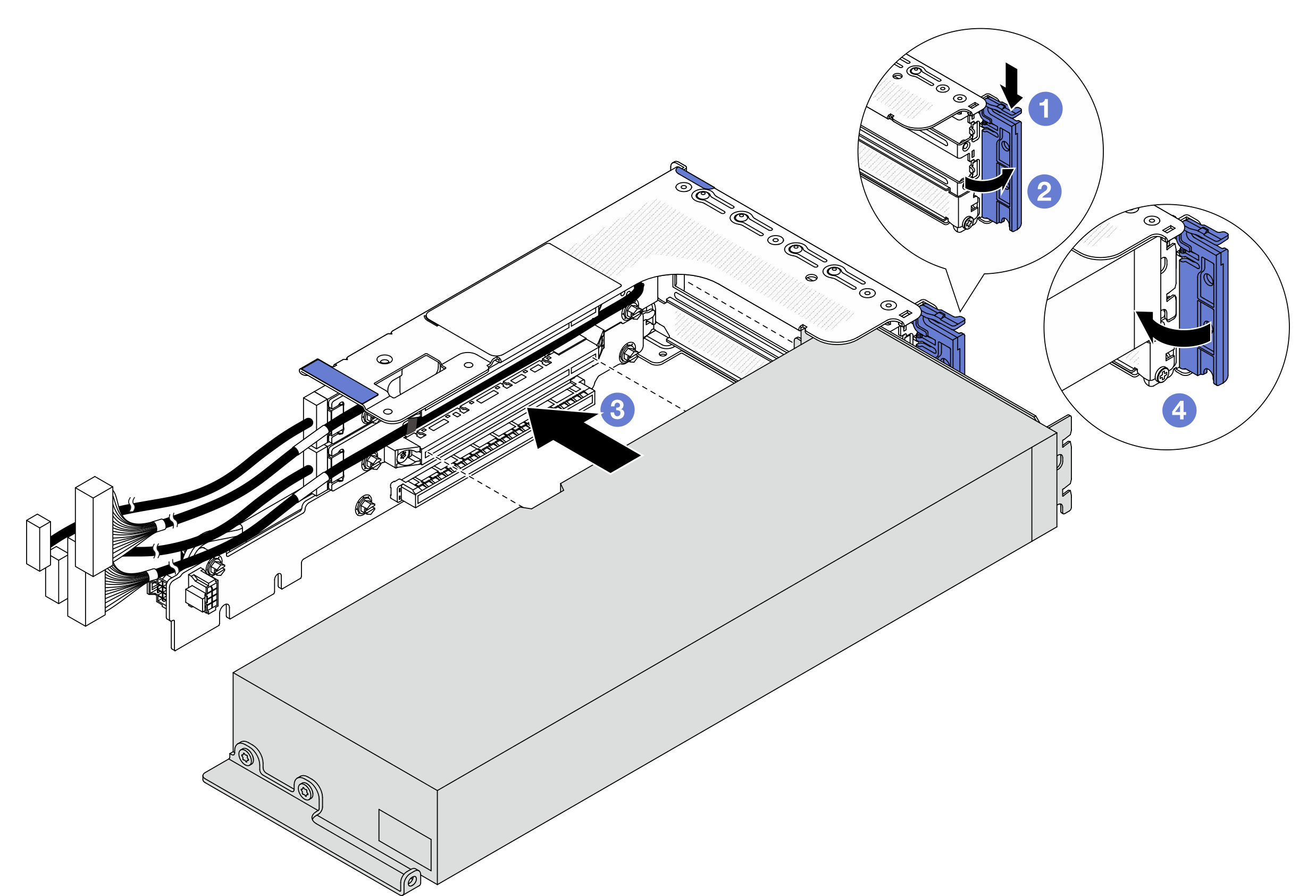

    图 1. 安装 GPU 适配器
    Installing the GPU adapter
    1. 向下按固定夹。
    2. 将固定滑锁旋转至打开位置。
    3. 将 GPU 适配器与转接卡上的 PCIe 插槽对齐。然后，小心地将 GPU 适配器笔直按入插槽，直至其牢固就位。
    4. 合上蓝色滑锁。
  5. 将转接卡线缆连接到处理器板。请参阅内部线缆布放。
  6. 安装带 GPU 适配器的转接卡组合件。

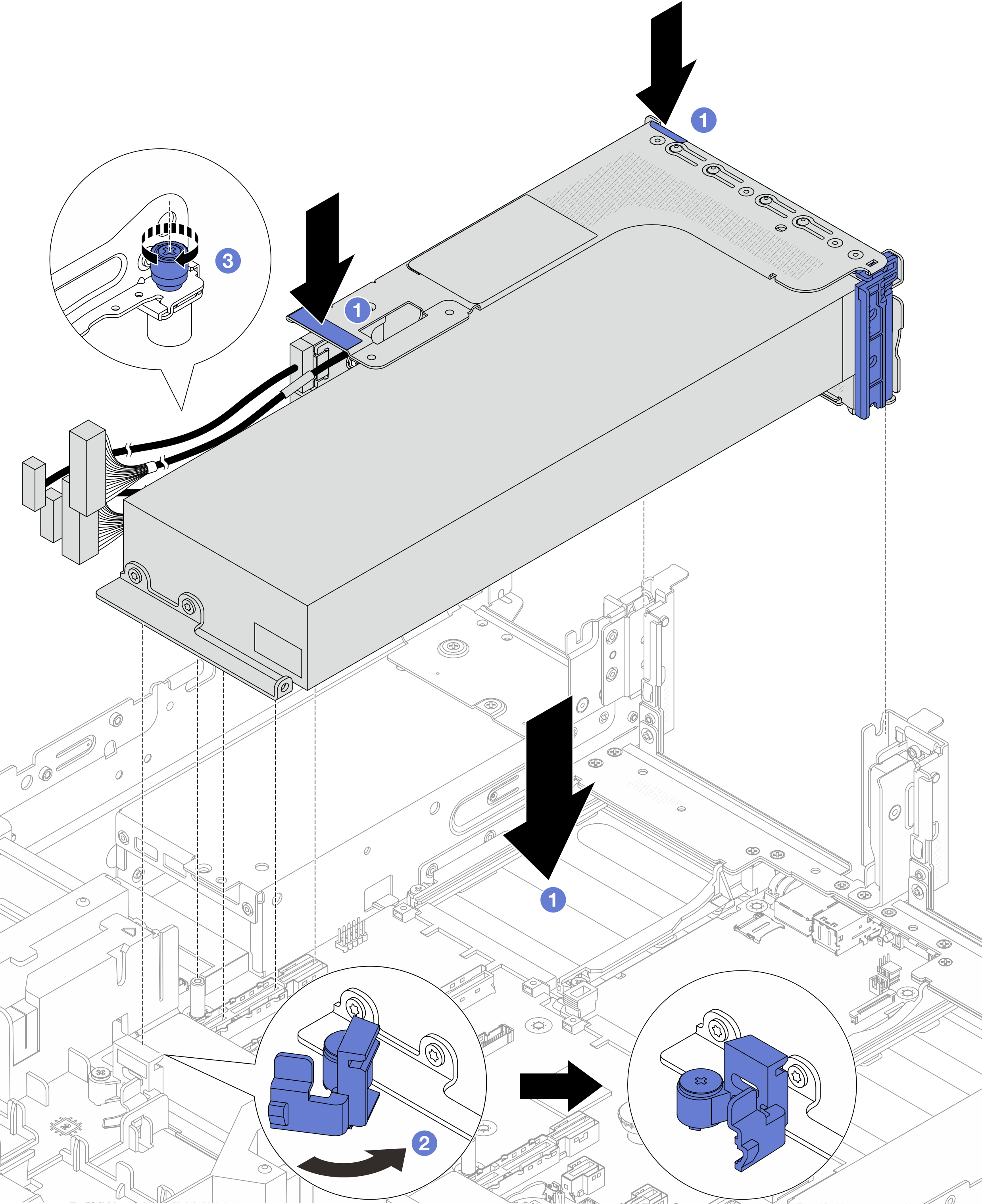

    图 2. 安装带 GPU 适配器的转接卡组合件
    Installing the riser assembly with GPU adapter
    1. 将转接卡组合件向下放入机箱中。
    2. 闭合 GPU 导风罩上的蓝色滑锁，以固定 GPU 适配器的一端。
    3. 拧紧螺钉以固定转接卡组合件。
  7. 将 GPU 电源线连接到 GPU 适配器。请参阅内部线缆布放。
    注

    仅当 GPU 功率大于或等于 75 W 时才需要 GPU 电源线。

完成之后

完成部件更换。请参阅完成部件更换。
