Instalación de un adaptador GPU

Siga las instrucciones que aparecen en esta sección para instalar un adaptador GPU.

Acerca de esta tarea

Una mayor alimentación de GPU requiere una alimentación de PSU mayor. Utilice Lenovo Capacity Planner para calcular la capacidad de alimentación requerida para la que está configurado el servidor. Hay más información disponible sobre Lenovo Capacity Planner en:

Sitio web de Lenovo Capacity Planner

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Los adaptadores GPU se admiten en algunos modelos de servidor con requisitos. Consulte Reglas térmicas.

Procedimiento

Nota
En función del tipo específico, el adaptador GPU puede ser diferente del que se muestra en las ilustraciones.

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. (Opcional) Instale el relleno necesario en el deflector de aire de la GPU. Para obtener detalles, consulte Sustitución de GPU.
  3. Localice la ranura de PCIe adecuada para el nuevo adaptador GPU. Consulte Ranuras PCIe y adaptadores PCIe
  4. Instale el adaptador GPU en la ranura de PCIe en la tarjeta de expansión.

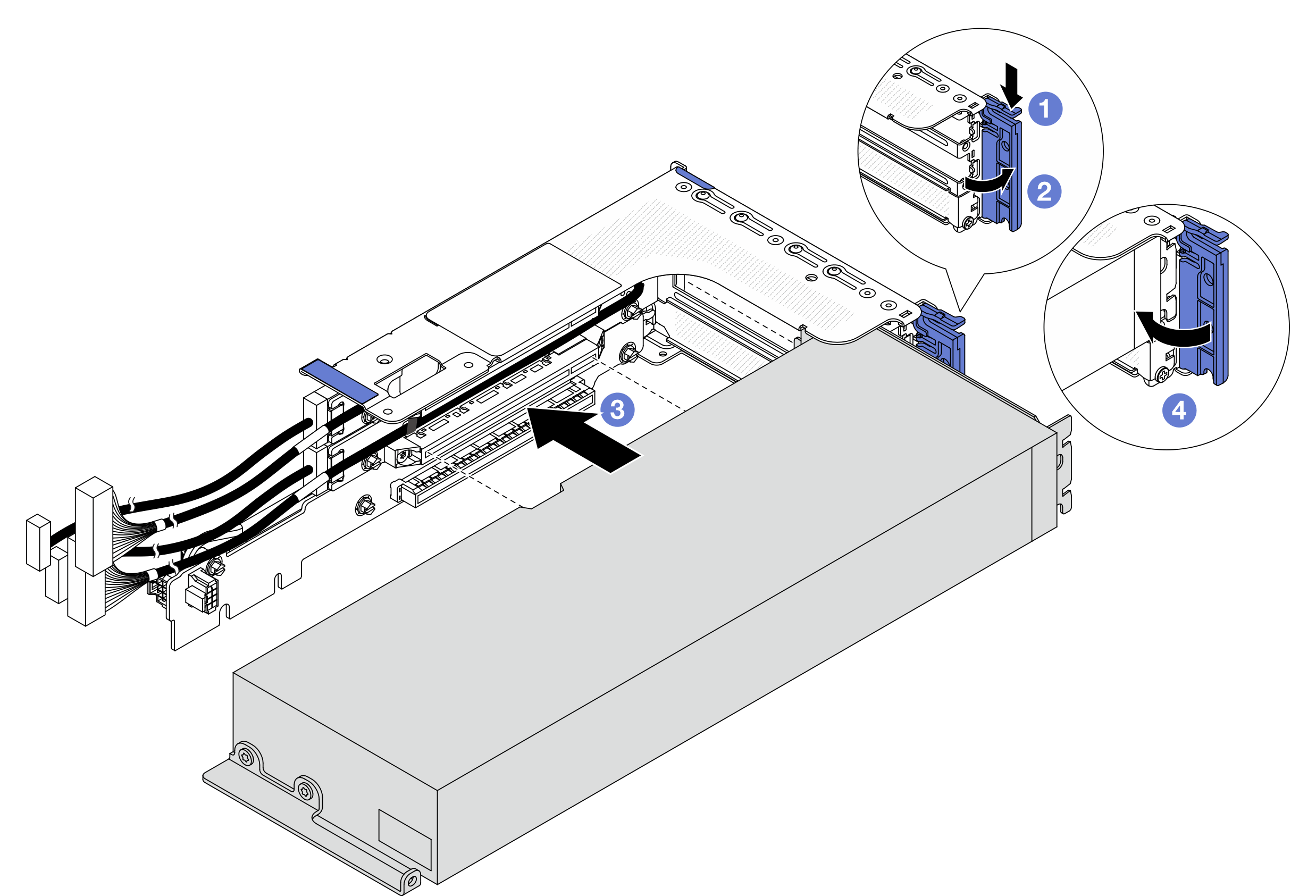

    Figura 1. Instalación del adaptador GPU
    Installing the GPU adapter
    1. Presione el clip de sujeción hacia abajo.
    2. Gire el mecanismo de cierre de sujeción a la posición de apertura.
    3. Alinee el adaptador GPU con la ranura de PCIe en la tarjeta de expansión. A continuación, presione con cuidado el adaptador GPU en la ranura hasta que esté bien instalada.
    4. Cierre el pestillo azul.
  5. Conecte los cables de la tarjeta de expansión a la placa del procesador. Consulte Disposición interna de los cables.
  6. Instale el conjunto de expansión con el adaptador GPU.

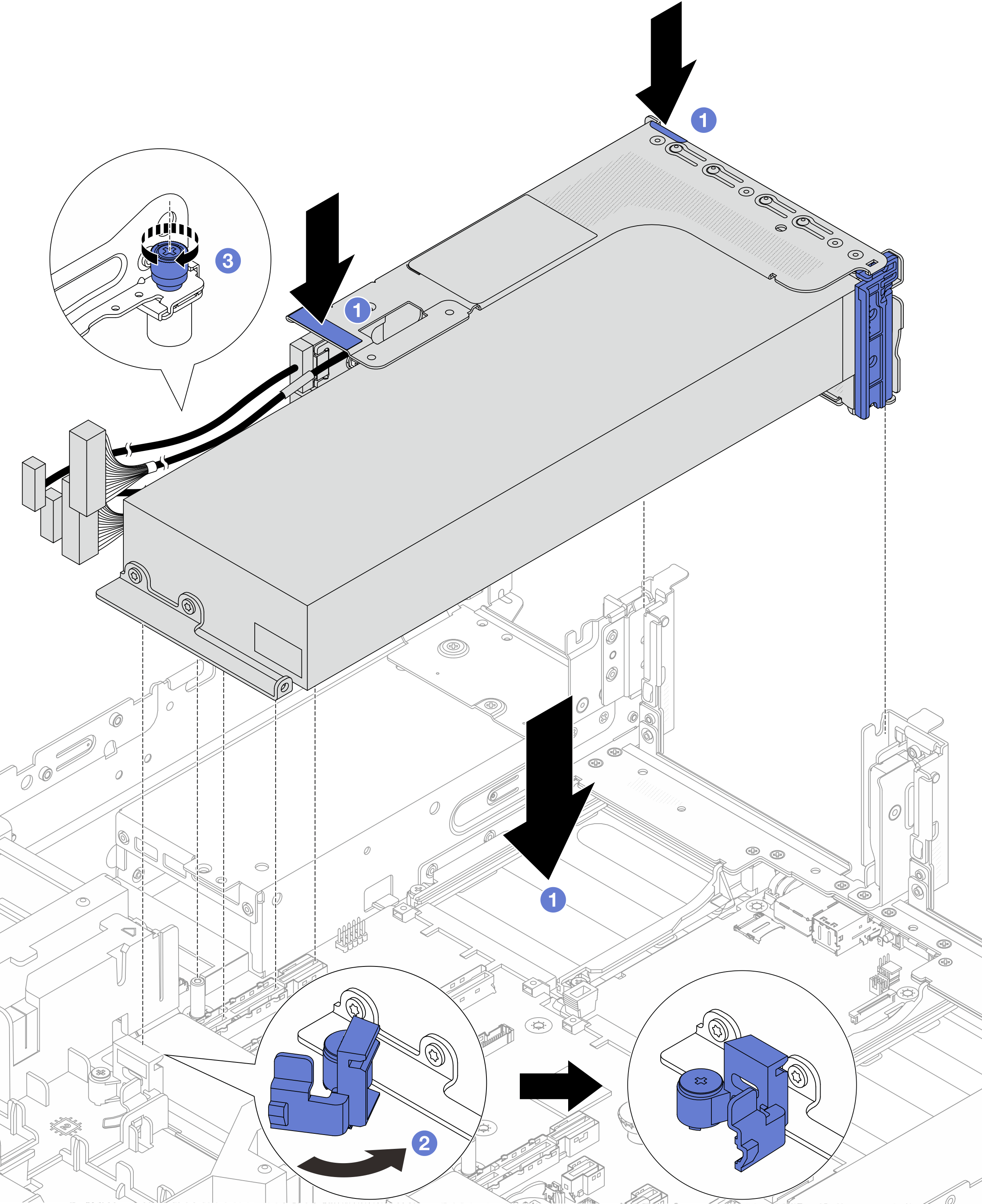

    Figura 2. Instalación del conjunto de expansión con adaptador GPU
    Installing the riser assembly with GPU adapter
    1. Baje el conjunto de expansión en el chasis.
    2. Cierre el pestillo azul del deflector de aire de GPU para fijar el extremo del adaptador GPU.
    3. Apriete el tornillo para fijar el conjunto de expansión.
  7. Conecte el cable de alimentación de GPU al adaptador GPU. Consulte Disposición interna de los cables.
    Nota

    El cable de alimentación de GPU solo se necesita cuando la alimentación de GPU es mayor o igual a 75 W.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
