Installation de la grille d’aération

Suivez les instructions de cette section pour installer la grille d'aération.

À propos de cette tâche

S033
240VA shock hazard
ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

S017
moving parts
ATTENTION
Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Si vous utilisez le serveur sans grille d’aération, vous risquez d’endommager les composants serveur. Avant de mettre le serveur sous tension, remplacez la grille d’aération en place pour assurer une ventilation et un refroidissement corrects du système.

Procédure

Remarque
La grille d’aération de l’illustration est une grille d’aération standard. La procédure d'installation est la même pour la grille d'aération de l'unité GPU.

  1. Reportez-vous à la section Règles thermiques pour sélectionner la grille d'aération appropriée pour votre serveur.
  2. (En option) Installez l'obturateur de la grille d'aération.
    Remarque
    L’obturateur n’est nécessaire que pour la grille d’aération standard lorsqu’aucun dissipateur thermique ou dissipateur thermique 1U n’est installé.

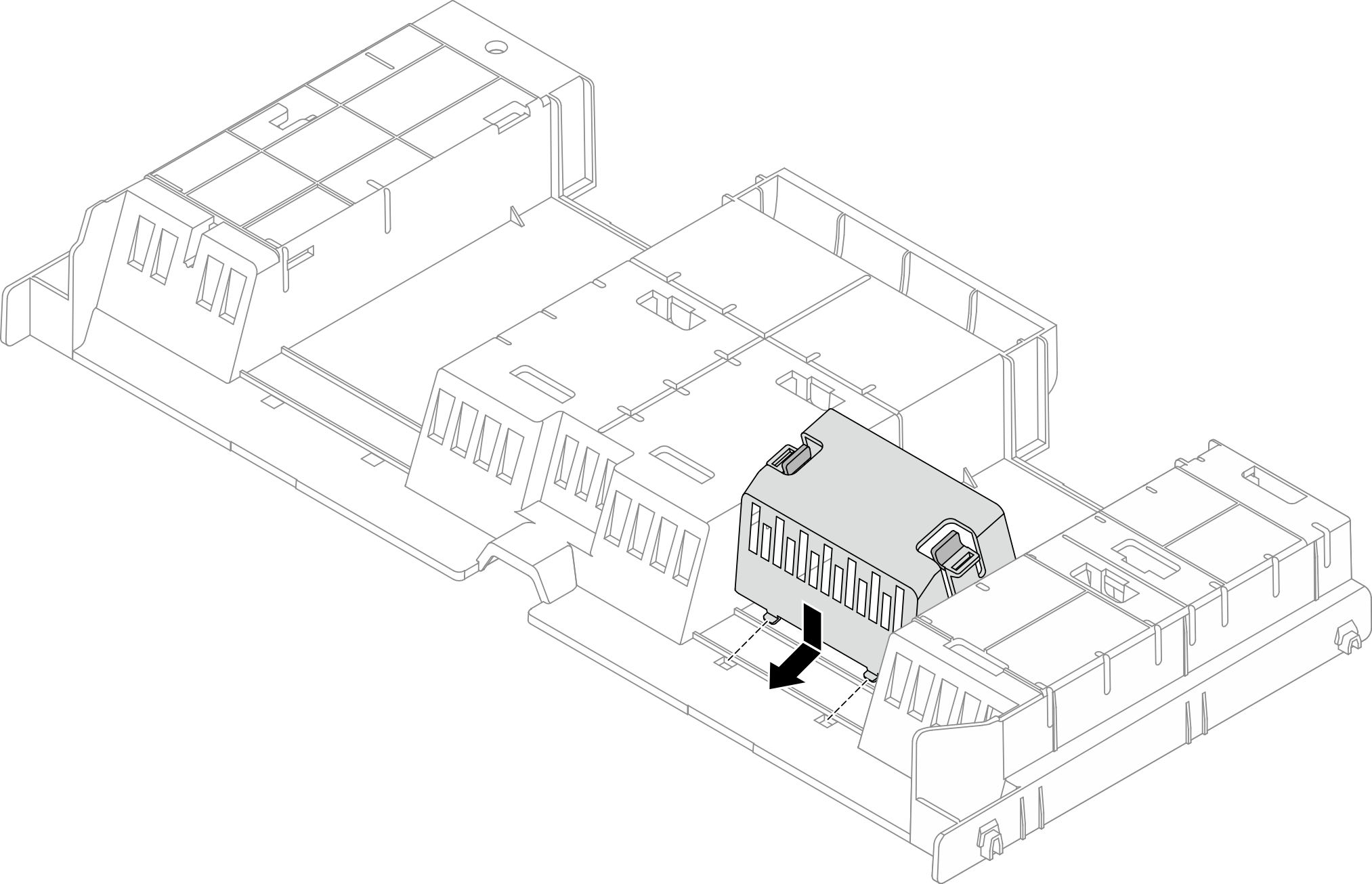

    Figure 1. Installation de l’obturateur de la grille d’aération
    Installing the air baffle filler

  3. Alignez les taquets des deux côtés de la grille d’aération système sur les emplacements correspondants situés sur les deux côtés du châssis. Ensuite, abaissez la grille d’aération dans le châssis et appuyez sur la grille d’aération jusqu’à ce qu’elle soit solidement fixée.

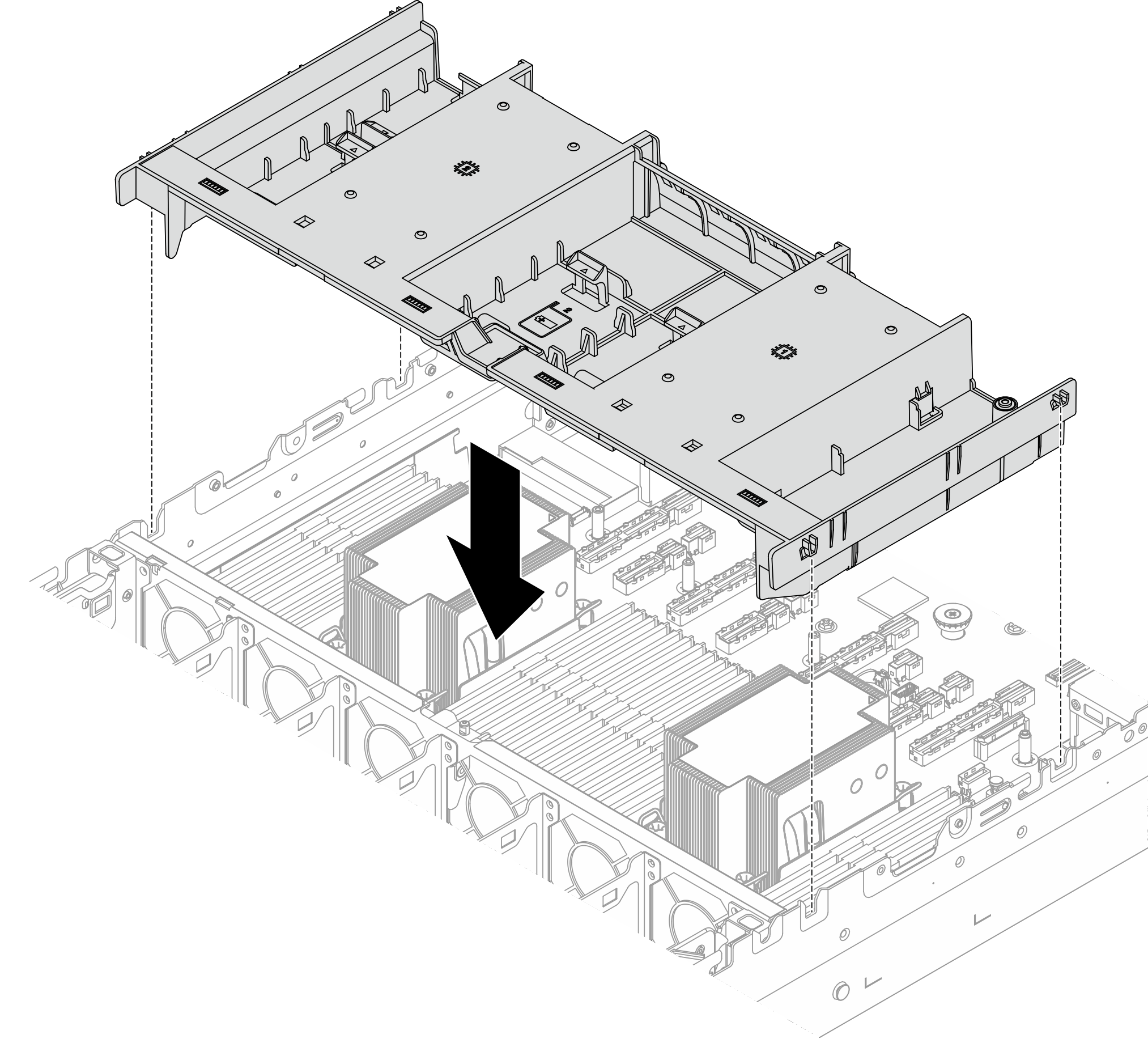

    Figure 2. Installation de la grille d'aération
    Installing the air baffle

Après avoir terminé

  1. Si vous les avez débranchés, rebranchez les câbles des modules d’alimentation flash RAID. Voir Cheminement interne des câbles.

  2. Si vous les avez débranchés, rebranchez les câbles du fond de panier M.2. Voir Cheminement interne des câbles.

  3. Si vous l’avez retiré, réinstallez l’adaptateur GPU. Voir Installation d'un adaptateur GPU.

  4. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
