Instalación del deflector de aire

Siga las instrucciones que aparecen en esta sección para instalar el deflector de aire.

Acerca de esta tarea

S033
240VA shock hazard
PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor. Para permitir una refrigeración y un flujo de aire adecuados, vuelva a instalar el deflector de aire antes de encender el servidor.

Procedimiento

Nota
El deflector de aire ilustrado es un deflector de aire estándar. El procedimiento de instalación es el mismo para el deflector de aire de GPU.

  1. Consulte Reglas térmicas para seleccionar el deflector de aire adecuado para su servidor.
  2. (Opcional) Instale el relleno para el deflector de aire.
    Nota
    El relleno solo se necesita para el deflector de aire estándar si no hay un disipador de calor o un disipador de calor de 1U instalado.

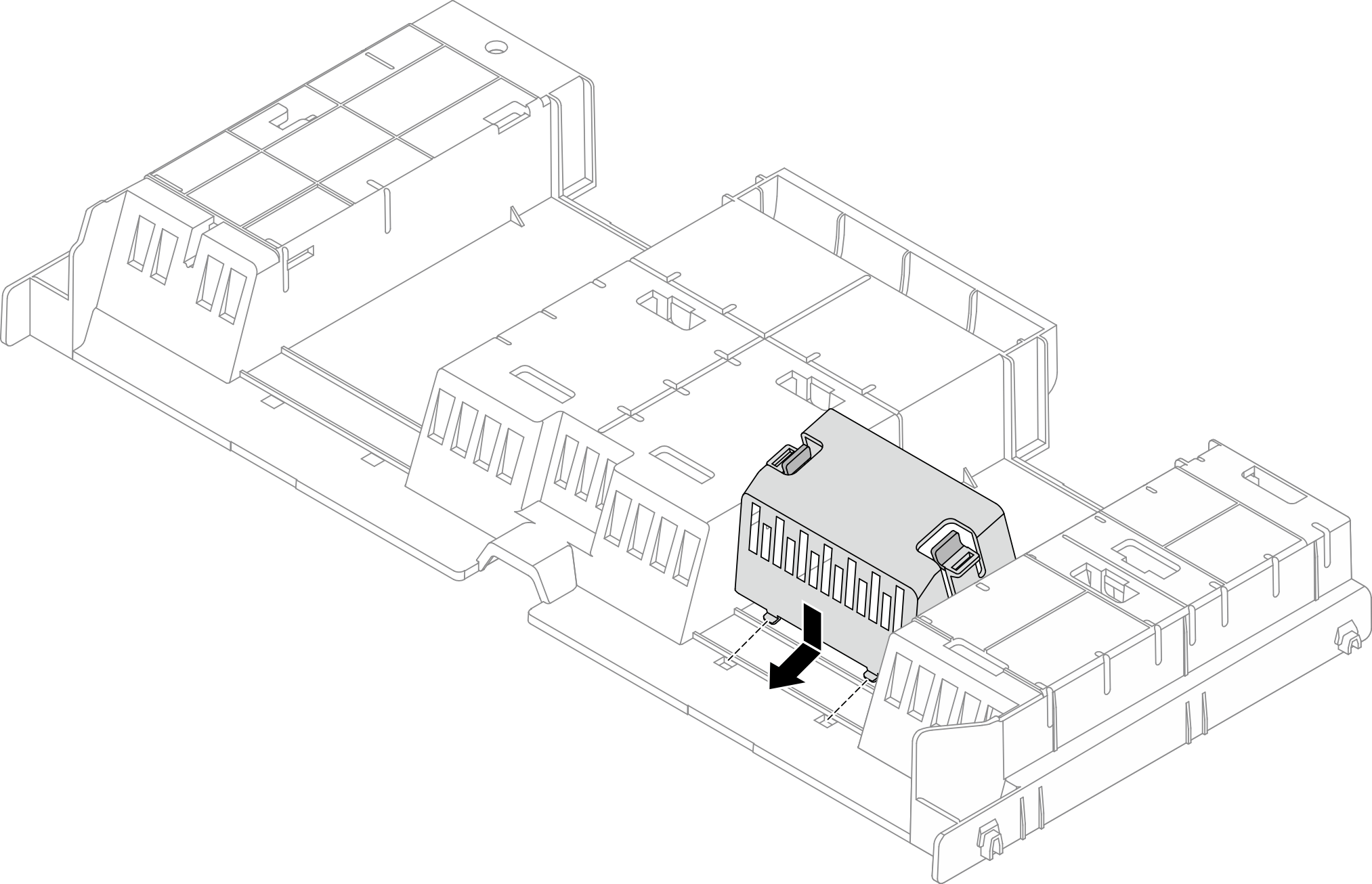

    Figura 1. Instalación del relleno del deflector de aire
    Installing the air baffle filler

  3. Alinee las pestañas en ambos lados del deflector de aire con las ranuras correspondiente en ambos lados del chasis. A continuación, baje el deflector de aire hacia el chasis y empuje el deflector de aire hacia abajo hasta que quede colocado firmemente.

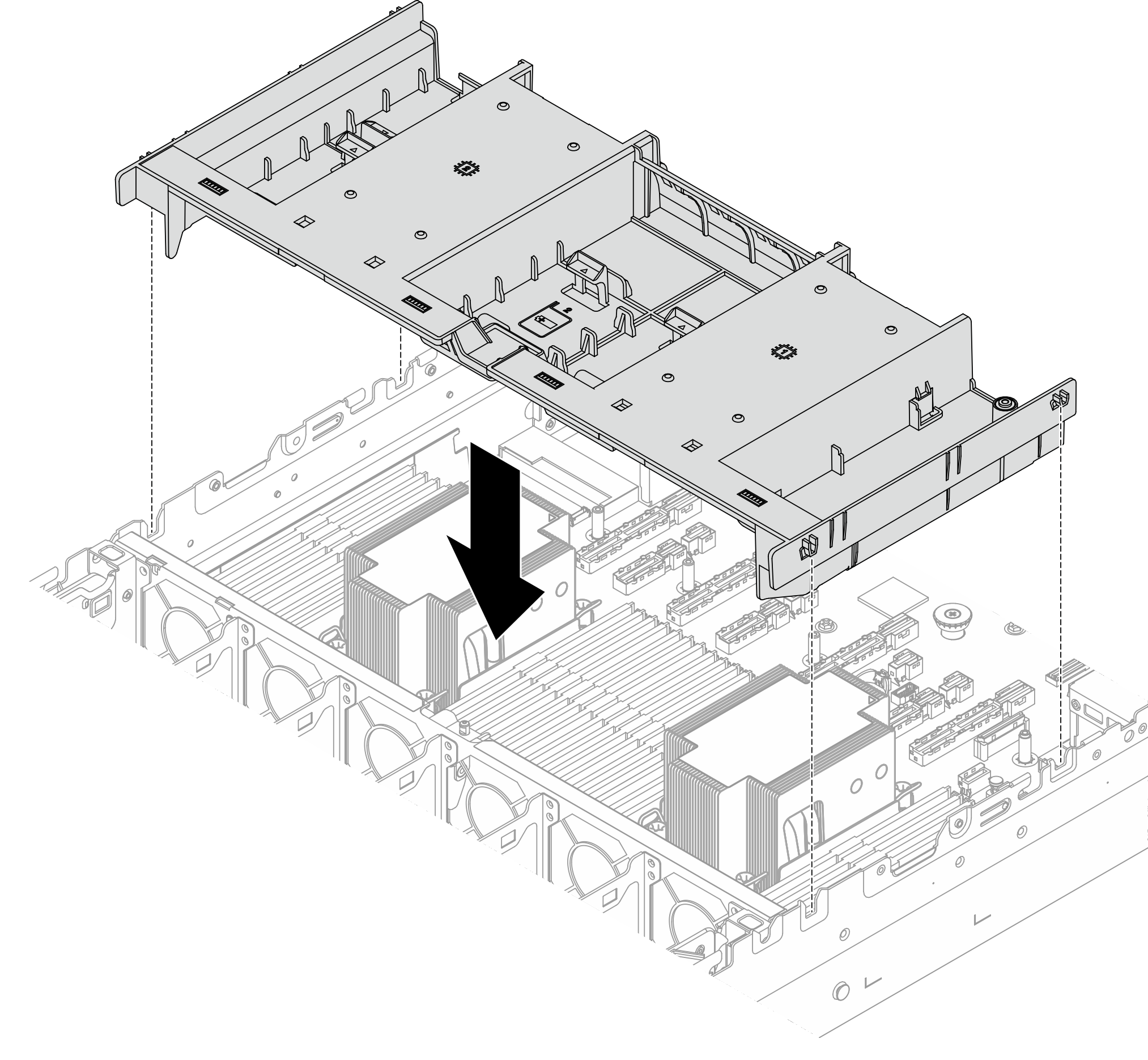

    Figura 2. Instalación del deflector de aire
    Installing the air baffle

Después de finalizar

  1. Vuelva a conectar los cables de los módulos de alimentación flash RAID si los desconectó. Consulte Disposición interna de los cables.

  2. Vuelva a conectar los cables de la placa posterior M.2 si los desconectó. Consulte Disposición interna de los cables.

  3. Si quitó el adaptador GPU, vuelva a instalarlo. Consulte Instalación de un adaptador GPU.

  4. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
