ติดตั้งแผ่นกั้นลม

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลม

เกี่ยวกับงานนี้

S033
240VA shock hazard
ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

S017
moving parts
ข้อควรระวัง
มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • การใช้งานเซิร์ฟเวอร์โดยที่ถอดแผ่นกั้นลมออกอาจทำให้ส่วนประกอบเซิร์ฟเวอร์เสียหาย เพื่อการระบายความร้อนและการระบายอากาศที่เหมาะสม ให้ติดตั้งแผ่นกั้นลมกลับเข้าที่ก่อนที่จะเปิดเซิร์ฟเวอร์

ขั้นตอน

หมายเหตุ
แผ่นกั้นลมในภาพเป็นแผ่นกั้นลมมาตรฐาน ขั้นตอนการติดตั้งจะเหมือนกันสำหรับแผ่นกั้นลม GPU

  1. ดู กฎการระบายความร้อน เพื่อเลือกแผ่นกั้นลมที่เหมาะสมสำหรับเซิร์ฟเวอร์ของคุณ
  2. (ขั้นตอนเสริม) ติดตั้งแผงครอบแผ่นกั้นลม
    หมายเหตุ
    จำเป็นต้องมีแผงครอบสำหรับแผ่นกั้นลมมาตรฐานเท่านั้นเมื่อไม่ได้ติดตั้งตัวระบายความร้อนหรือตัวระบายความร้อน 1U

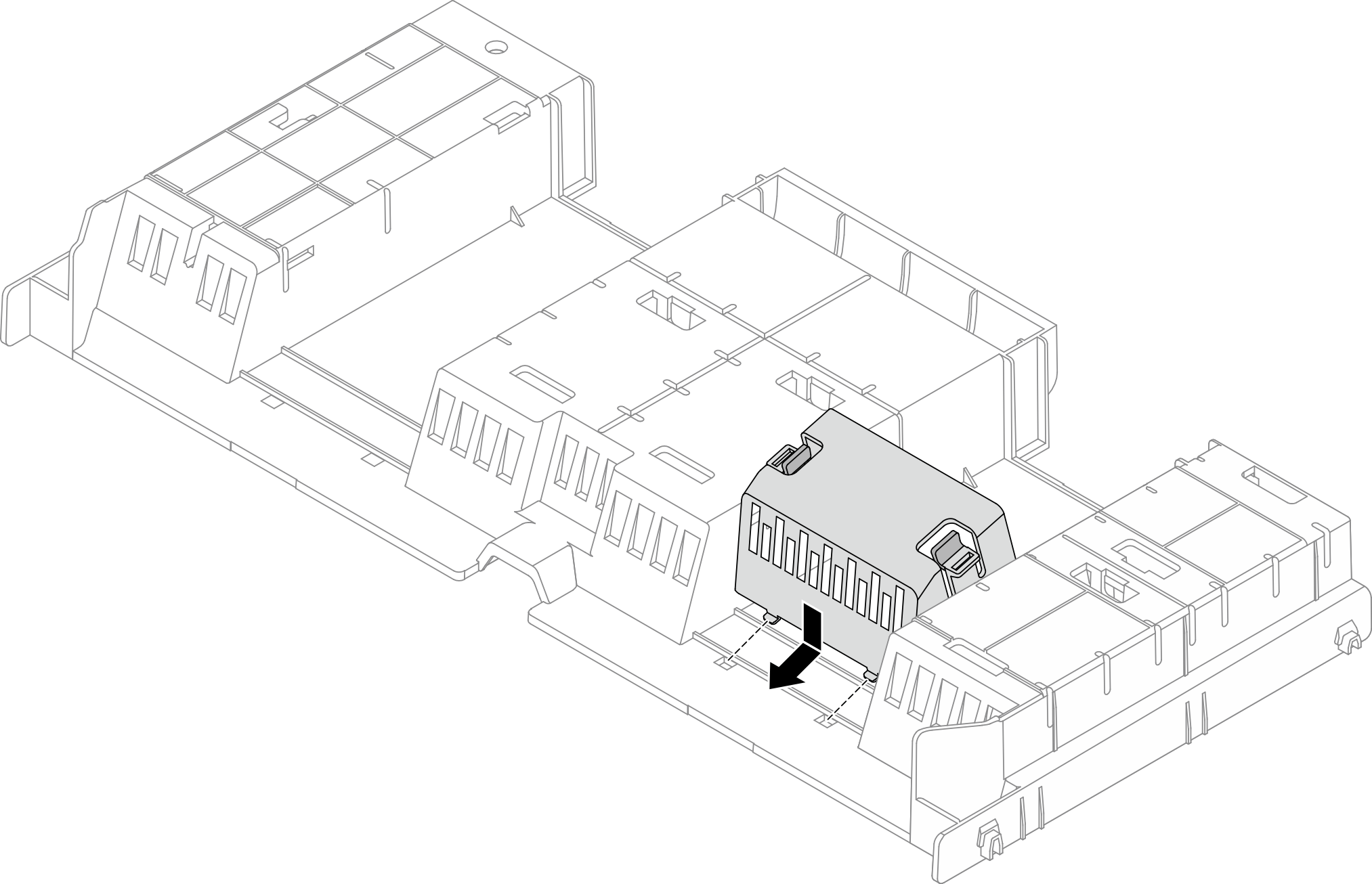

    รูปที่ 1. การติดตั้งแผงครอบแผ่นกั้นลม
    Installing the air baffle filler

  3. จัดแนวแถบทั้งสองข้างของแผ่นกั้นลมให้ตรงกับช่องที่สอดคล้องกันทั้งสองข้างของตัวเครื่อง จากนั้น ลดระดับแผ่นกั้นลมให้เข้าไปในตัวเครื่อง แล้วกดแผ่นกั้นลมลงจนกว่าจะยึดเข้าที่

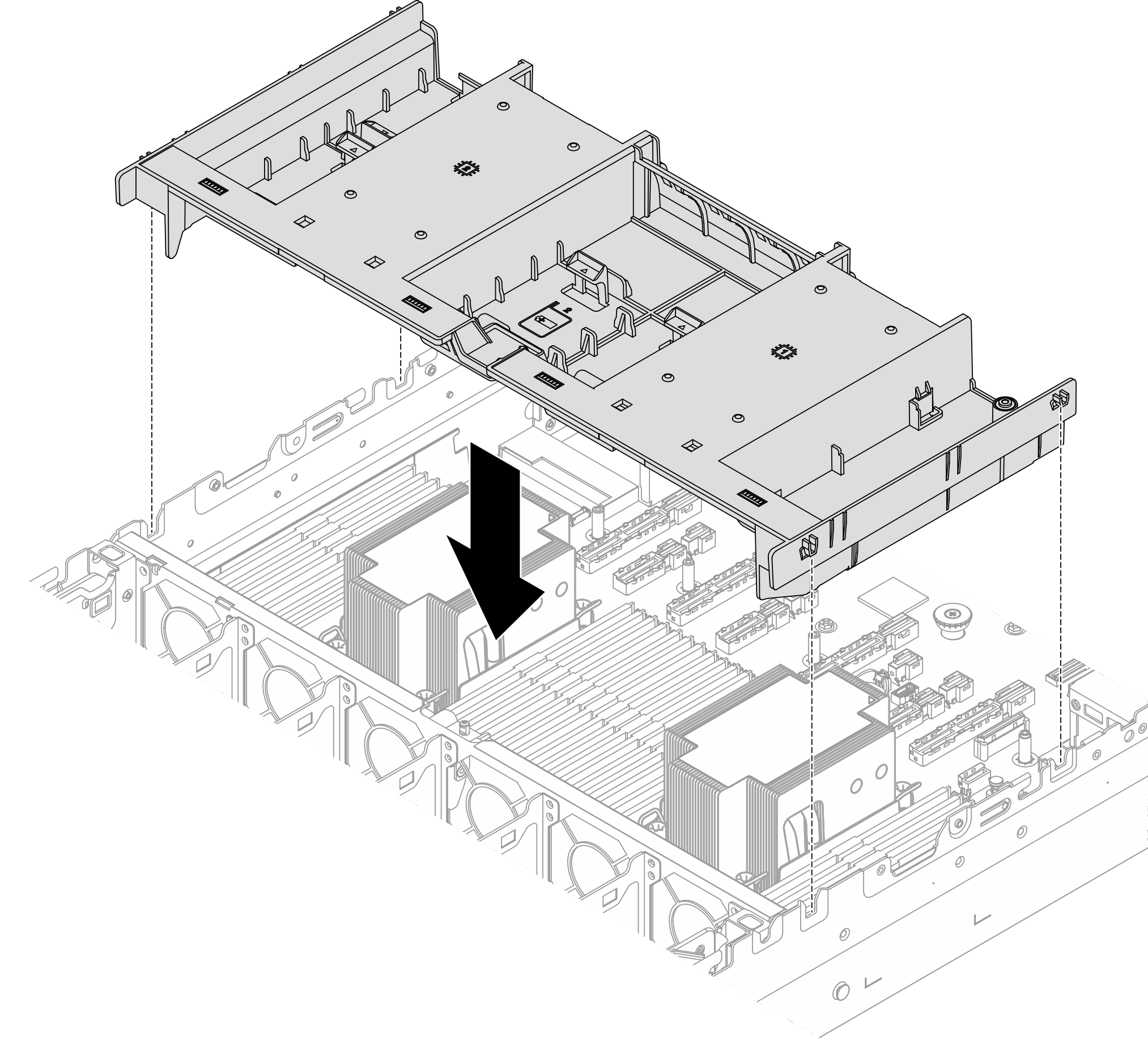

    รูปที่ 2. การติดตั้งแผ่นกั้นลม
    Installing the air baffle

หลังจากดำเนินการเสร็จ

  1. เชื่อมต่อสายของโมดูลพลังงานแบบแฟลชของ RAID อีกครั้ง หากคุณถอดสายเหล่านั้นออก ดู การเดินสายภายใน

  2. เชื่อมต่อสายของแบ็คเพลน M.2 อีกครั้ง หากคุณถอดสายเหล่านั้นออก ดู การเดินสายภายใน

  3. ติดตั้งอะแดปเตอร์ GPU กลับเข้าที่ หากคุณถอดออก ดู ติดตั้งอะแดปเตอร์ GPU

  4. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
