Установка дефлектора

Следуйте инструкциям в этом разделе, чтобы установить дефлектор.

Об этой задаче

S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

S017
moving parts
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Использование сервера без дефлектора может привести к повреждению серверных компонентов. Для надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить дефлектор.

Процедура

Прим.
На рисунке показан стандартный дефлектор. Применяется та же процедура установки, что и для дефлектора графического процессора.

  1. Чтобы выбрать для сервера соответствующий дефлектор, ознакомьтесь с информацией в разделе Правила в отношении температуры.
  2. (Необязательно) Установите заглушку дефлектора.
    Прим.
    Заглушка требуется только для стандартного дефлектора, если не установлен радиатор или радиатор 1U.

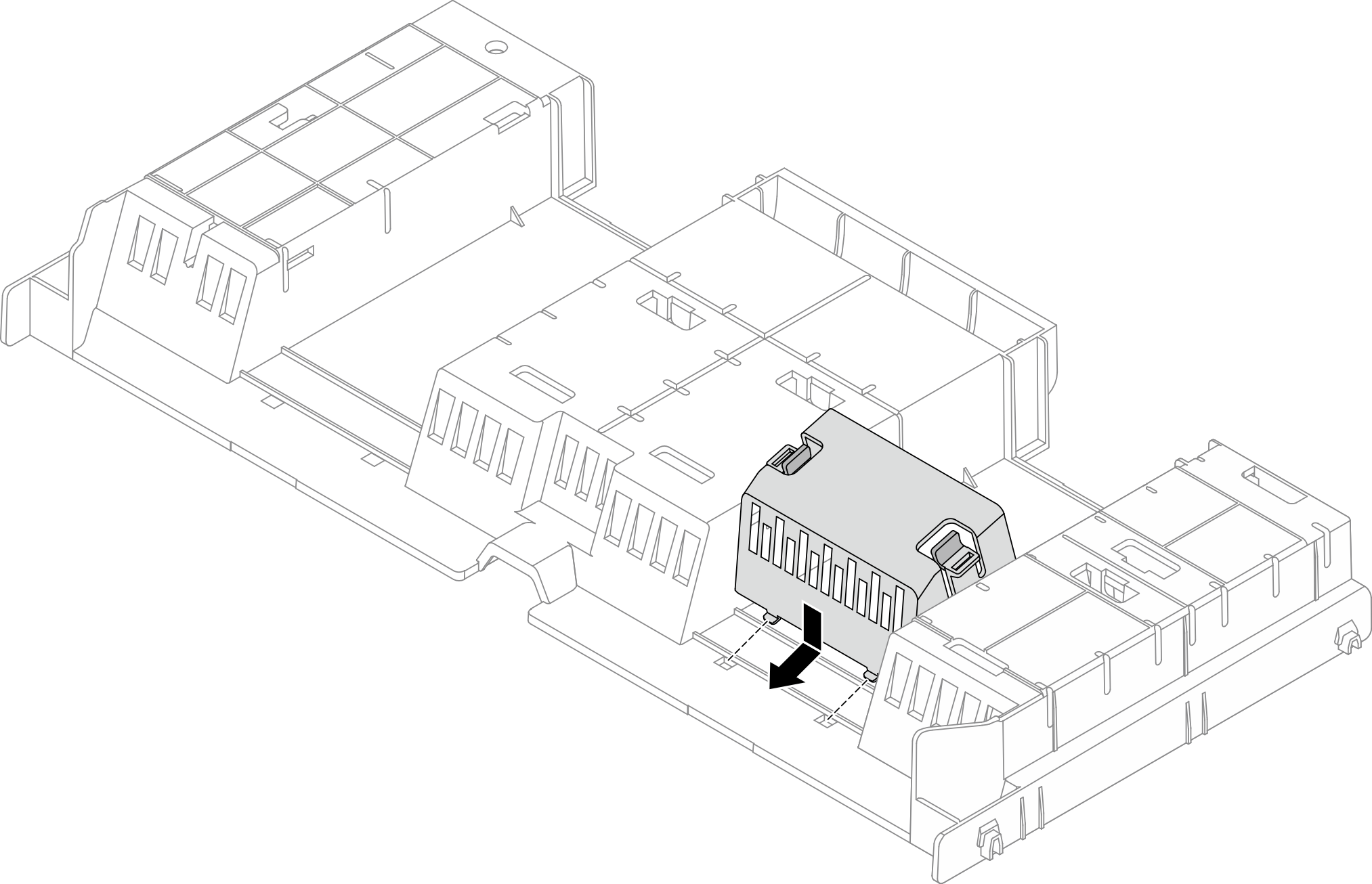

    Рис. 1. Установка заглушки дефлектора
    Installing the air baffle filler

  3. Совместите язычки с обеих сторон дефлектора с соответствующими отверстиями с обеих сторон рамы. Затем опустите дефлектор в раму и нажмите на него в направлении вниз, чтобы он надежно встал на место.

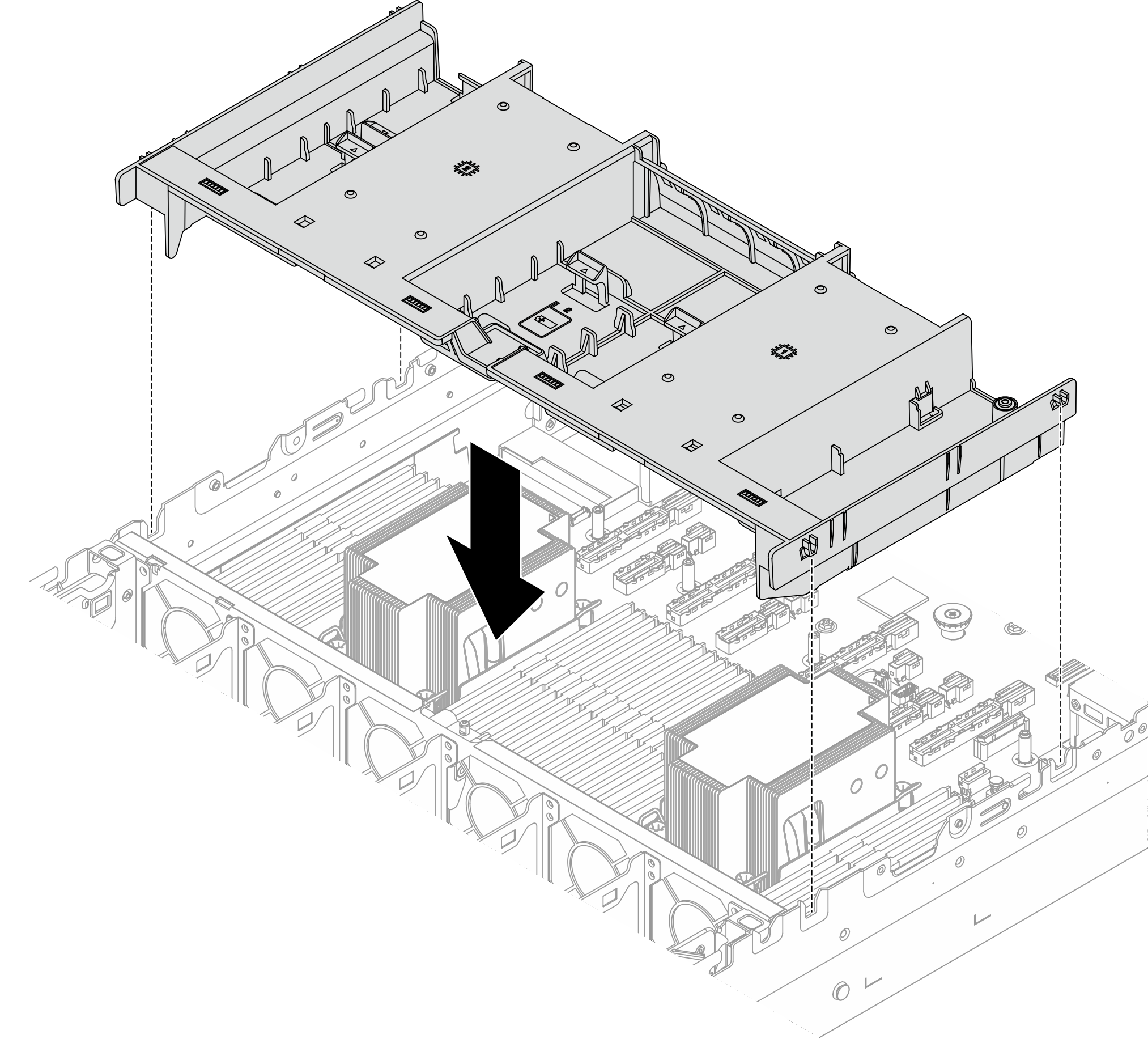

    Рис. 2. Установка дефлектора
    Installing the air baffle

После завершения

  1. Подключите кабели модулей питания флэш-памяти RAID, если они были отключены. См. раздел Прокладка внутренних кабелей.

  2. Подключите кабели объединительной платы M.2, если они были отключены. См. раздел Прокладка внутренних кабелей.

  3. Установите на место адаптер графического процессора, если он был снят. См. раздел Установка адаптера графического процессора.

  4. Завершите замену компонентов. См. раздел Завершение замены компонентов.
