Установка 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска

Следуйте инструкциям в этом разделе, чтобы установить 2,5-дюймовый или 3,5-дюймовый оперативно заменяемый диск.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Чтобы обеспечить достаточное охлаждение системы, не используйте сервер в течение более двух минут без установленных во все отсеки дисков или заглушек дисков.

Список поддерживаемых дисков см. в разделе Веб-сайт Lenovo ServerProven.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. (Необязательно) Снимите заглушку диска с отсека для диска и сохраните ее в надежном месте.
  3. Установите диск в отсек для диска.

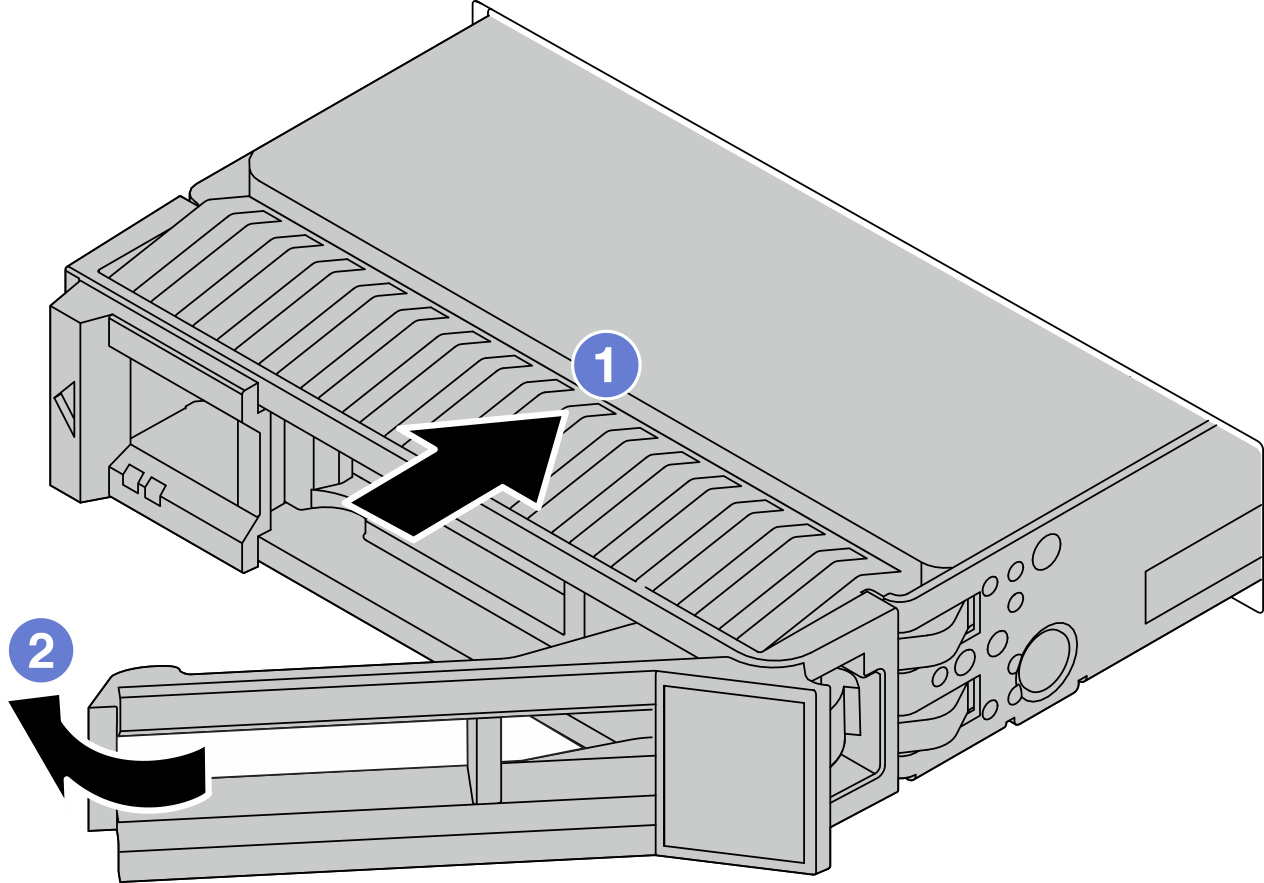

    2,5-дюймовый оперативно заменяемый диск

    Opening the drive tray handle

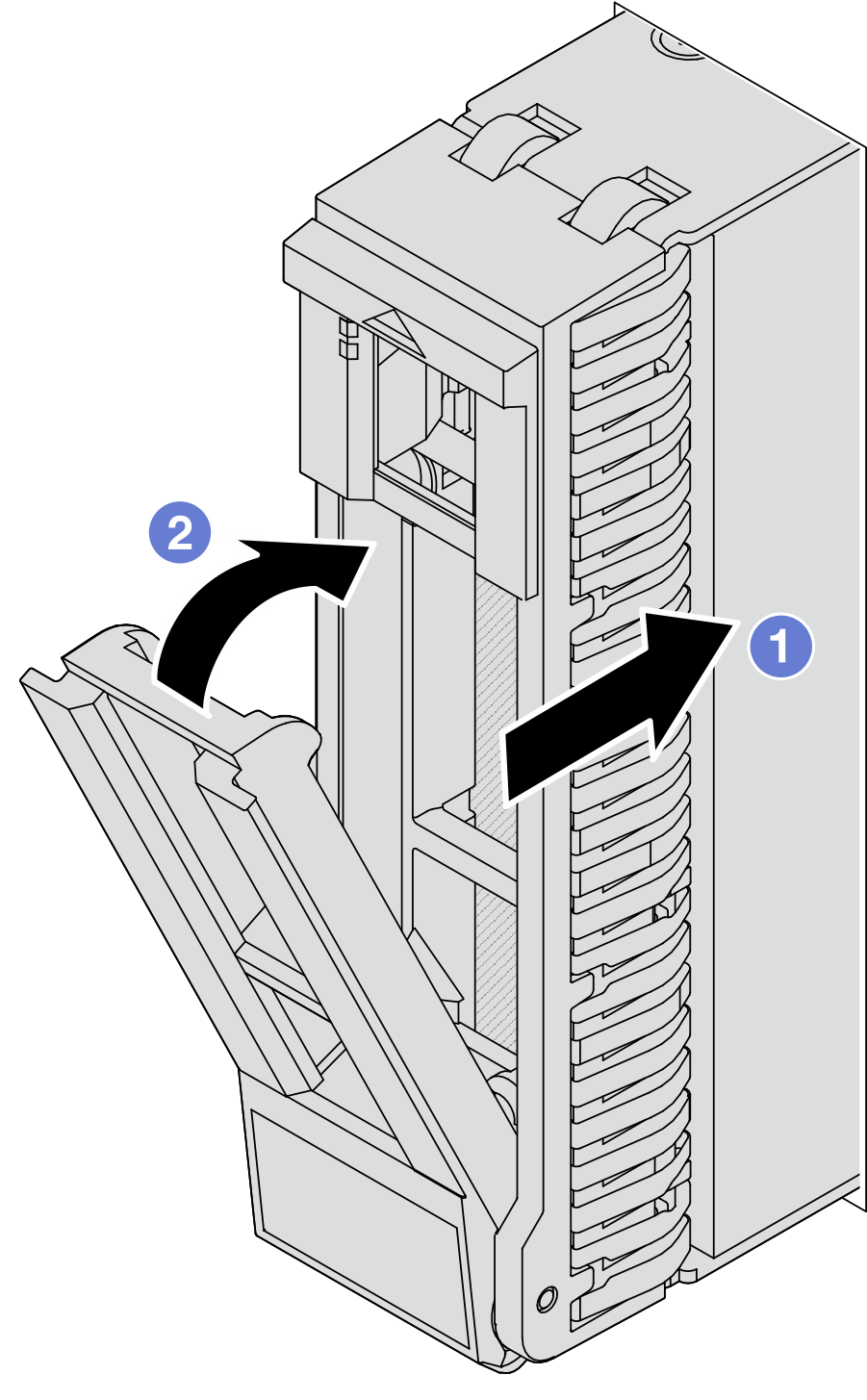

    		3,5-дюймовый оперативно заменяемый диск

    Opening the drive tray handle
    1. Убедитесь, что ручка лотка диска находится в открытом положении. Вставьте диск в отсек для диска до упора.
    2. Закройте ручку лотка для диска, чтобы зафиксировать диск.
  4. Посмотрите на светодиодные индикаторы диска, чтобы убедиться в том, что диск работает нормально. Подробные сведения см. в разделе Светодиодные индикаторы дисков.
  5. При необходимости затем установите дополнительные оперативно заменяемые диски.

После завершения

  1. Установите на место защитную панель, если она была снята. См. раздел Установка защитной панели.

  2. При необходимости настройте RAID с помощью программы Lenovo XClarity Provisioning Manager. Дополнительные сведения см. по следующему адресу: Страница портала Lenovo XClarity Provisioning Manager
