Instalar um módulo de energia flash RAID no defletor de ar

Siga as instruções desta seção para instalar um módulo de energia flash RAID em um defletor de ar.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Instale o módulo de energia flash RAID.

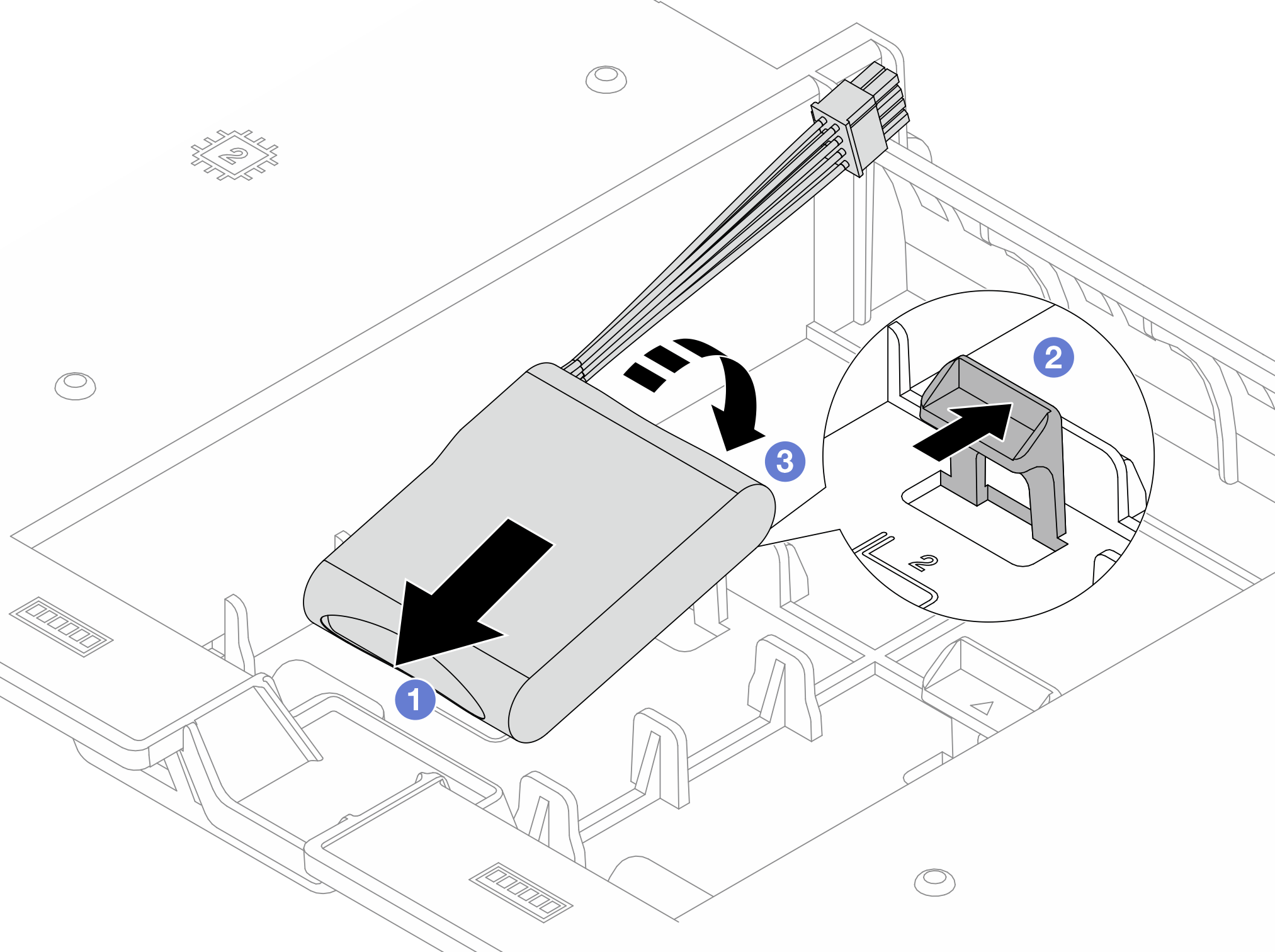

    Figura 1. Instalando o módulo de energia flash RAID no defletor de ar
    Installing the RAID flash power module on the air baffle
    1. Coloque um módulo de energia flash RAID no suporte.
    2. Abra a presilha de retenção no suporte.
    3. Pressione o módulo de energia flash RAID para baixo para fixá-lo no suporte.
  3. Conecte o módulo de energia flash RAID a um adaptador com o cabo de extensão fornecido com o módulo de energia flash RAID. Consulte Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
