Installation du module OCP arrière

Suivez les instructions de cette section pour installer le module OCP arrière.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Retirez l’obturateur du module OCP 3.0, le cas échéant.
  3. Installez le module OCP.

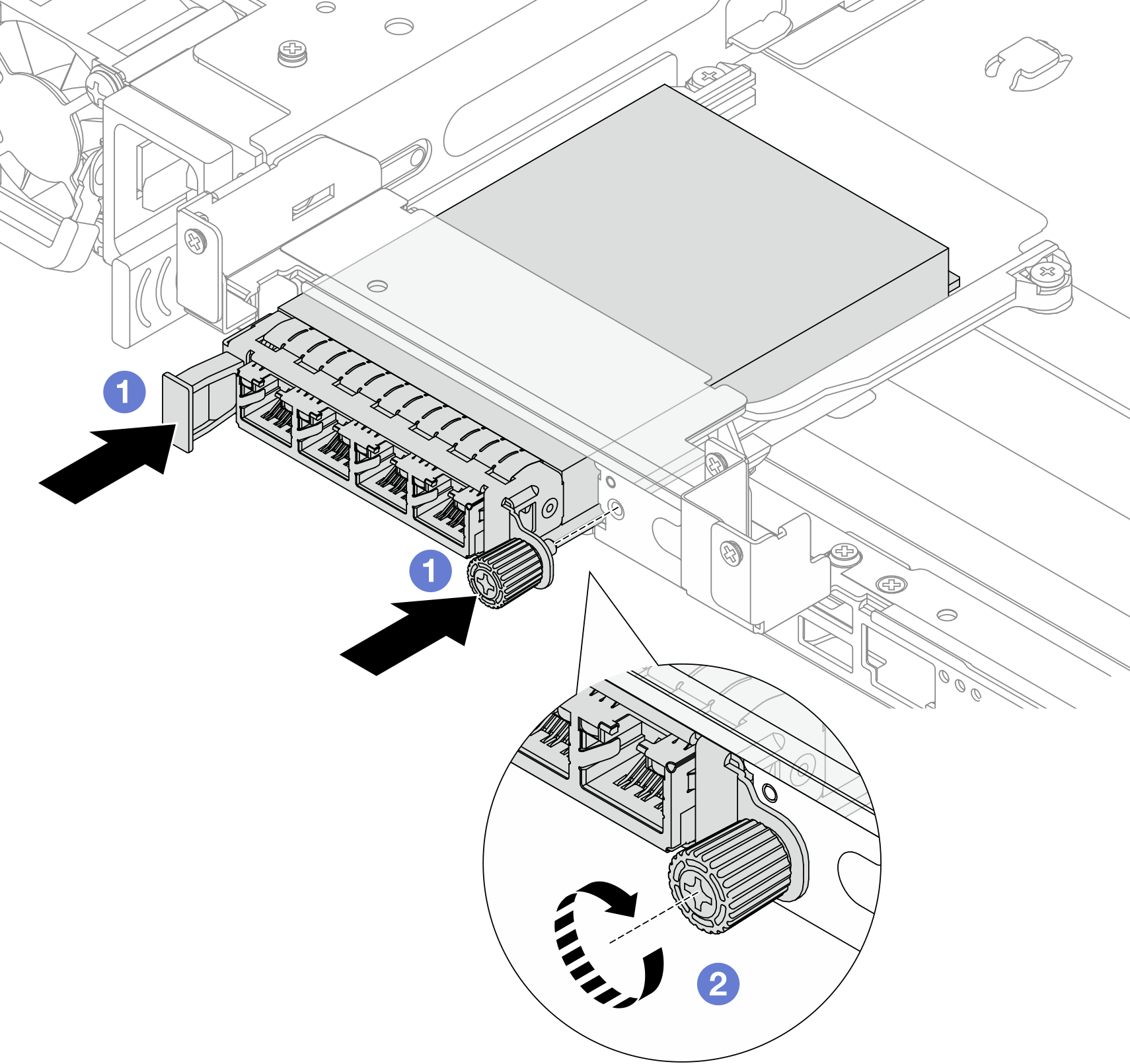

    Figure 1. Installation du module OCP arrière
    Remarque
    Vérifiez que le module OCP est bien installé et que la vis moletée est complètement serrée. Dans le cas contraire, le module OCP ne sera pas parfaitement connecté et risque de ne pas fonctionner.

    Installing the rear OCP module
    1. Poussez le module OCP dans l’emplacement jusqu’à ce qu’il soit bien installé.
    2. Serrez la vis moletée pour bien fixer le module OCP. Si nécessaire, utilisez un tournevis.
      Remarque

      Le module OCP fournit deux ou quatre connecteurs Ethernet supplémentaires pour les connexions réseau.

      Figure 2. Module OCP (deux connecteurs)
      OCP module (two connectors, seen from the rear)

      Figure 3. Module OCP (quatre connecteurs)
      OCP module (four connectors, seen from the rear)

      Par défaut, tout connecteur Ethernet sur le module OCP peut également fonctionner en tant que connecteur de gestion à l’aide de la capacité de gestion partagée.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
