NIC-Verwaltungsadapter entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den NIC-Verwaltungsadapter zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Greifen Sie auf Lenovo XClarity Controller zu, wählen Sie Netzwerk in BMC-Konfiguration aus und deaktivieren Sie Ethernet-Anschluss 2.
    2. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    3. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
  2. Ziehen Sie das Kabel vom NIC-Verwaltungsadapter ab.
  3. NIC-Verwaltungsadapter entfernen.

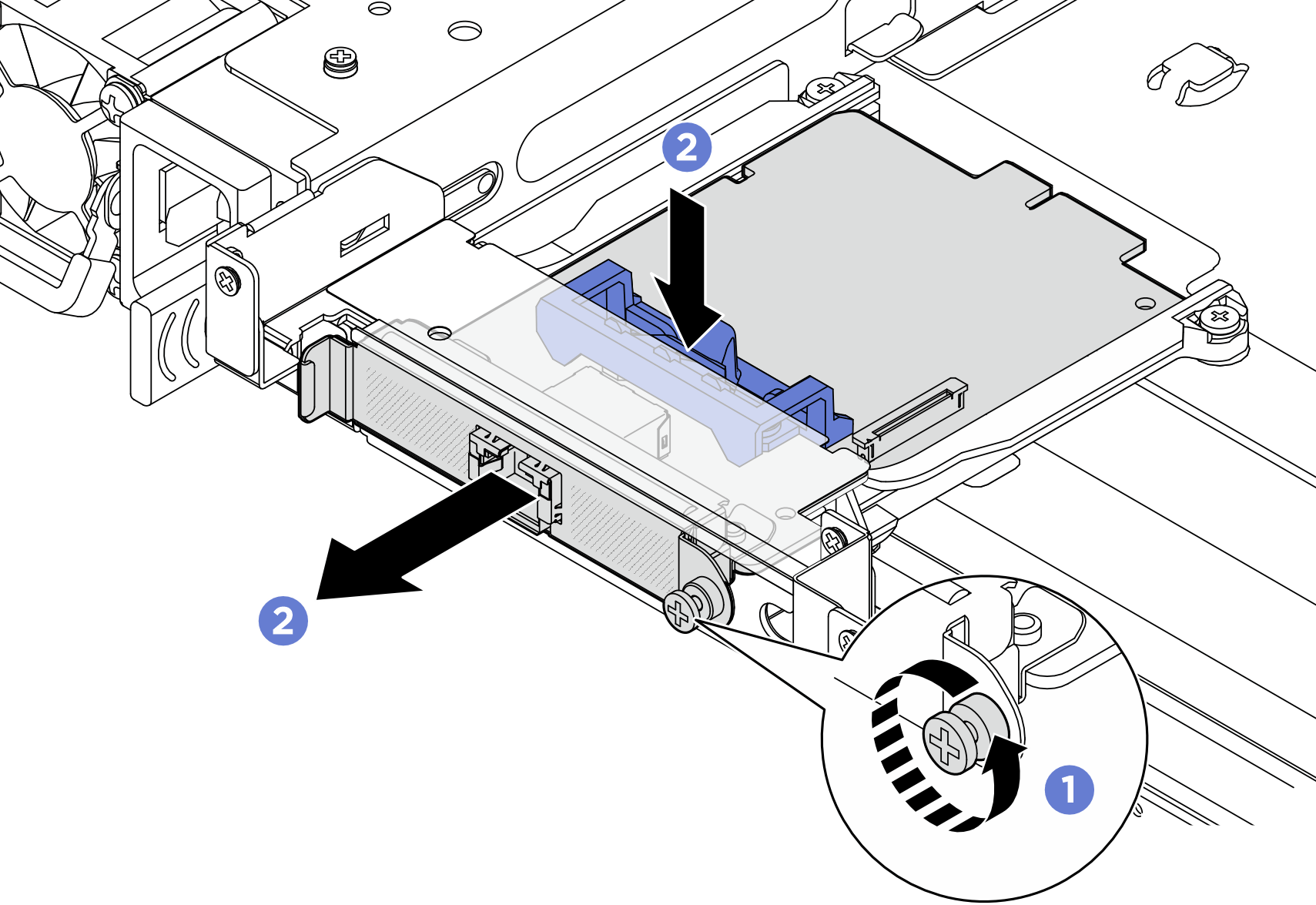

    Abbildung 1. Entfernen desNIC-Verwaltungsadapters

    Removing the management NIC adapter
    1. Lösen Sie die Schraube, mit der der NIC-Verwaltungsadapter fixiert ist.
    2. Halten Sie die blaue Verriegelung gedrückt. Schieben Sie dann den Adapter an der Verriegelung aus dem Gehäuse heraus.

Nach dieser Aufgabe

  1. Installieren Sie eine Ersatzeinheit oder eine Abdeckblende. Siehe NIC-Verwaltungsadapter installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
