卸下管理 NIC 配接卡

請依照本節中的指示卸下管理 NIC 配接卡。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 為作業做好準備。
    1. 存取 Lenovo XClarity Controller，然後選取 BMC 配置中的網路並停用乙太網路埠 2。
    2. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    3. 卸下上蓋。請參閱卸下上蓋。
  2. 從管理 NIC 配接卡拔掉纜線。
  3. 卸下管理 NIC 配接卡。

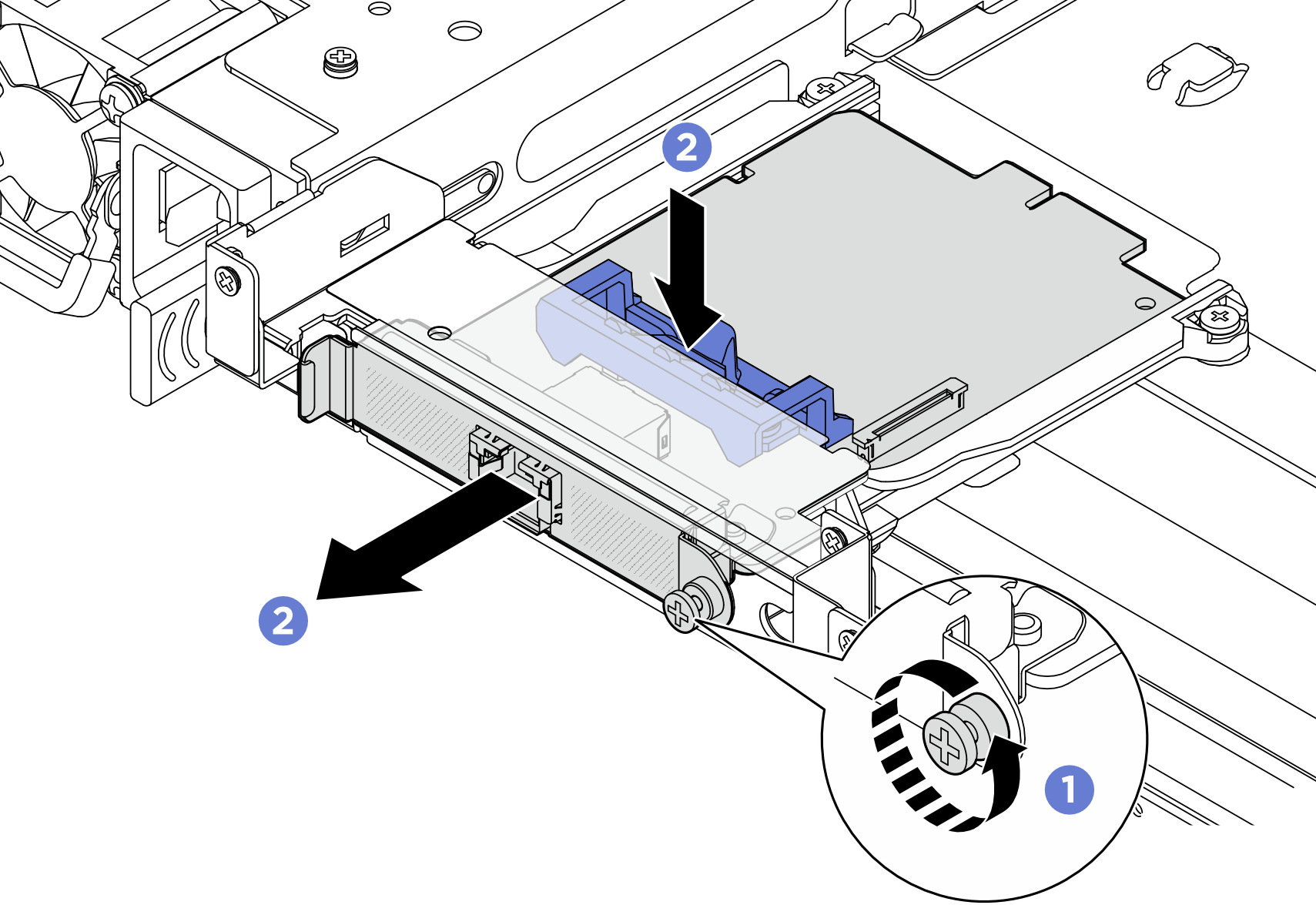

    圖 1. 卸下管理 NIC 配接卡

    Removing the management NIC adapter
    1. 鬆開固定管理 NIC 配接卡的螺絲。
    2. 按住藍色閂鎖。然後，透過閂鎖將配接卡推出機箱。

在您完成之後

  1. 安裝替換裝置或填充板。請參閱安裝管理 NIC 配接卡。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
