Снятие адаптера NIC для управления

Следуйте инструкциям в этом разделе, чтобы снять адаптер NIC для управления.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Получите доступ к Lenovo XClarity Controller, затем в разделе Конфигурация BMC выберите Сеть и отключите Порт Ethernet 2.
    2. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  2. Отключите кабель от адаптера NIC для управления.
  3. Снимите адаптер NIC для управления.

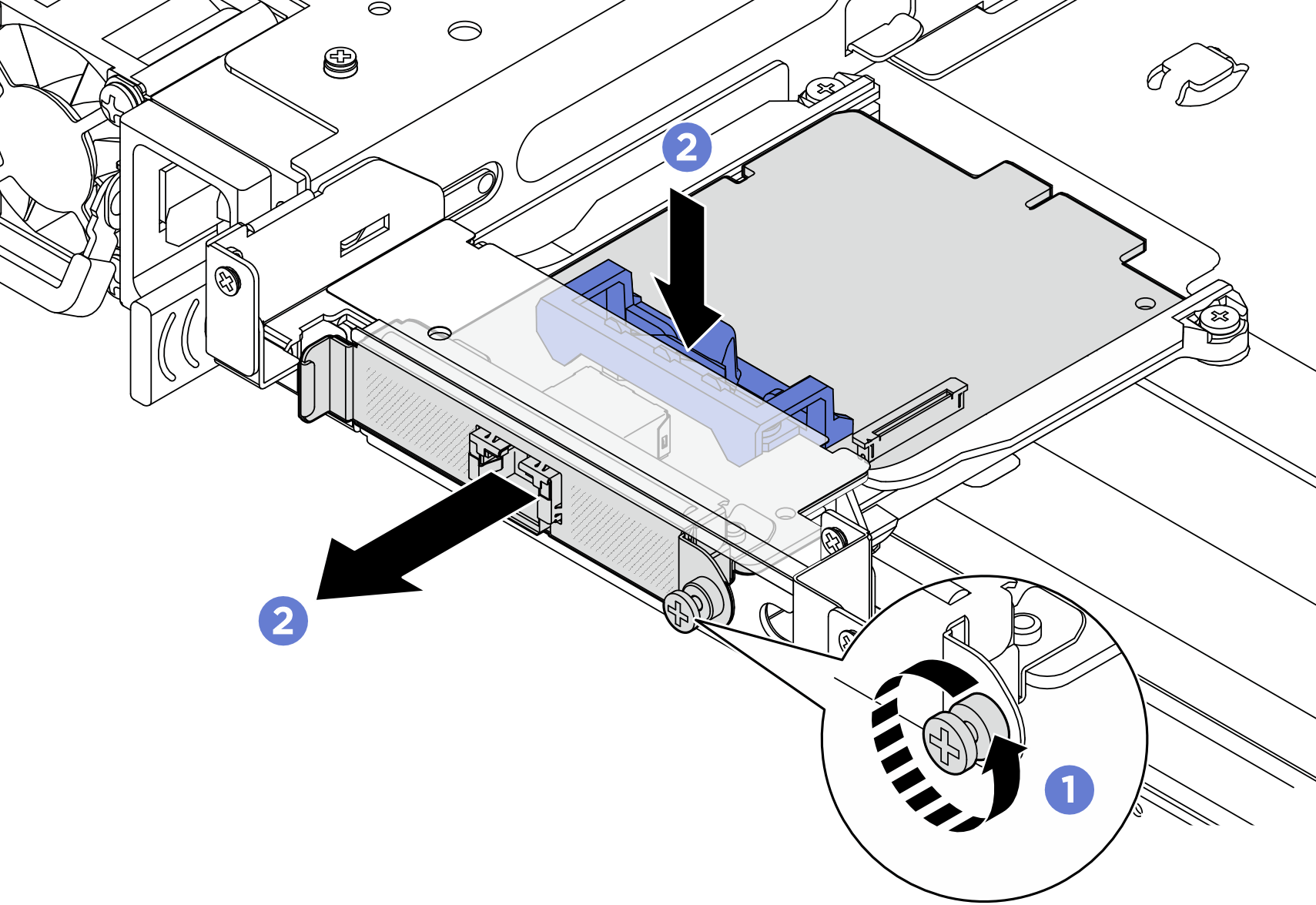

    Рис. 1. Снятие адаптера NIC для управления

    Removing the management NIC adapter
    1. Ослабьте невыпадающий винт, удерживающий адаптер NIC для управления.
    2. Нажмите и удерживайте синюю защелку. Затем вытолкните адаптер за защелку из рамы.

После завершения

  1. Установите сменный модуль или заглушку. См. раздел Установка адаптера NIC для управления.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
