Установка адаптера NIC для управления

Следуйте инструкциям в этом разделе, чтобы установить адаптер NIC для управления.

Об этой задаче

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Снимите заглушку, если она установлена.
  3. Установите адаптер NIC для управления.

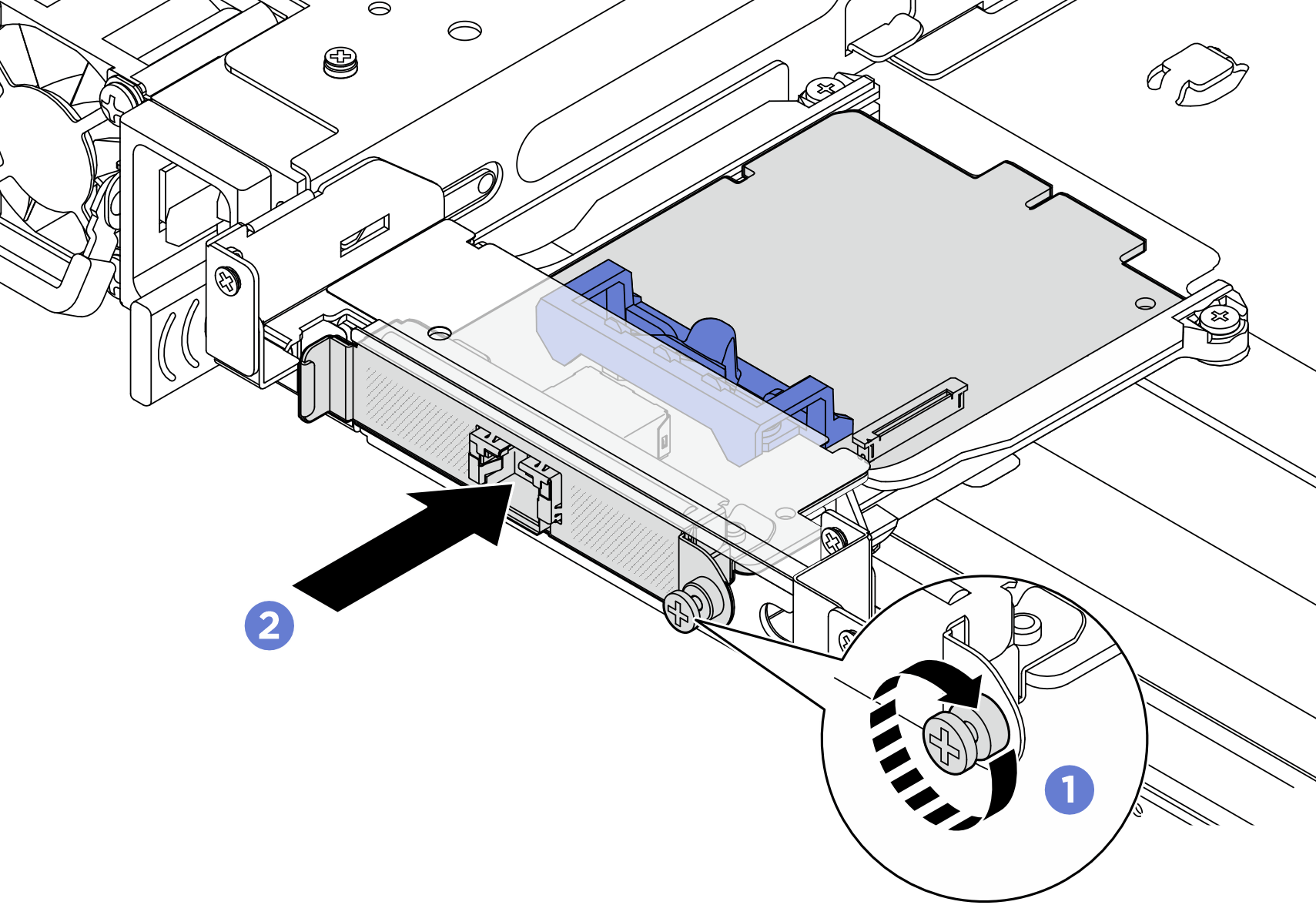

    Рис. 1. Установка адаптера NIC для управления
    Installing the management NIC adapter
    1. Вставьте адаптер NIC для управления в гнездо до упора.
    2. Зафиксируйте адаптер NIC для управления винтом.
  4. Подключите кабель к адаптеру NIC для управления. См. раздел Прокладка внутренних кабелей.

После завершения

  1. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  2. Получите доступ к Lenovo XClarity Controller, затем в разделе Конфигурация BMC выберите Сеть и включите Порт Ethernet 2.

    Прим.
    Если на сервере установлен ThinkSystem V4 Management NIC Adapter Kit (адаптер NIC для управления), он не будет отображаться в списке карт PCIe программного обеспечения управления системой, например XCC, LXPM и т. д.
