관리 NIC 어댑터 설치

이 섹션의 지침에 따라 관리 NIC 어댑터를 설치하십시오.

이 작업 정보

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 필터가 설치된 경우 제거하십시오.
  3. 관리 NIC 어댑터를 설치합니다.

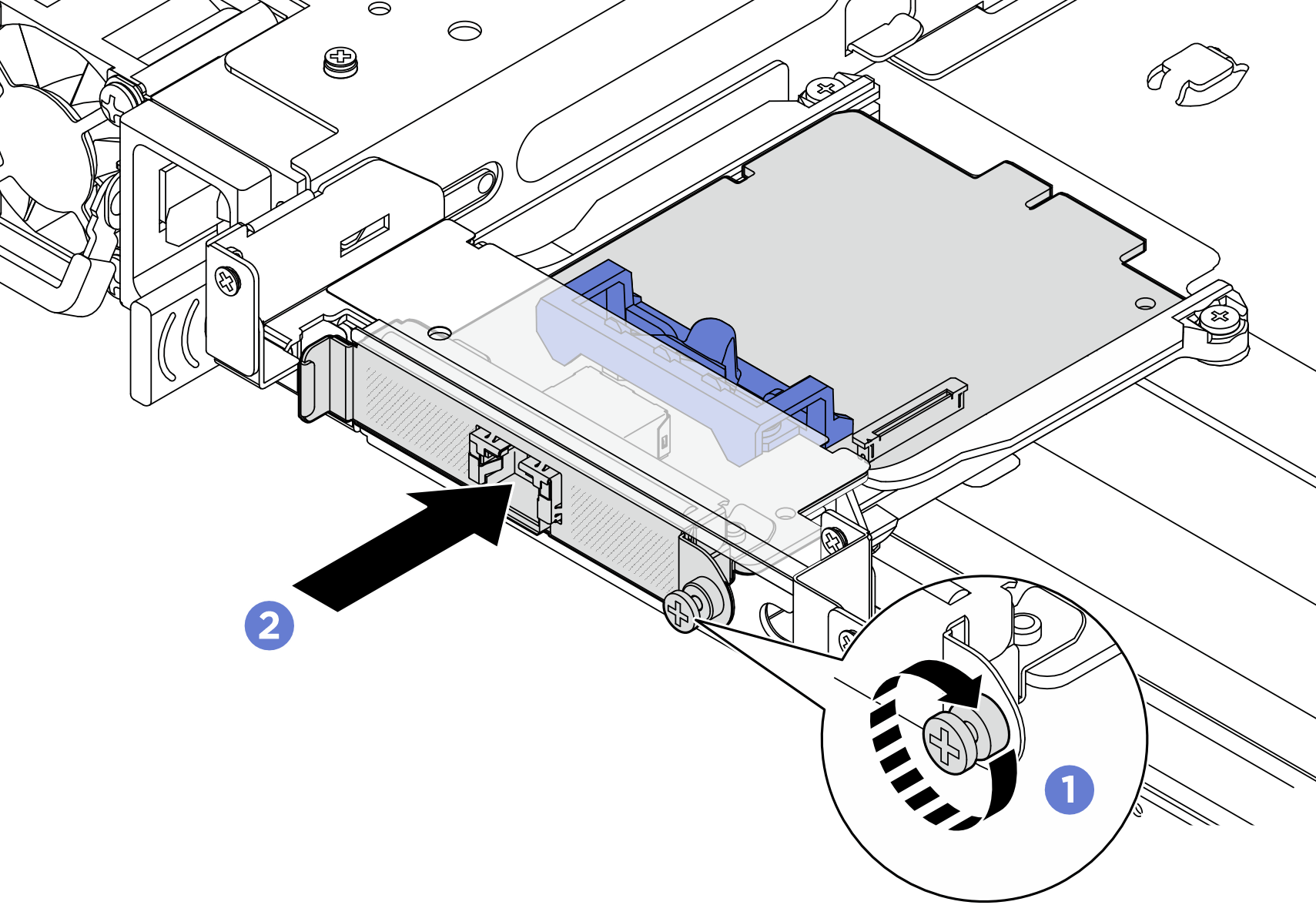

    그림 1. 관리 NIC 어댑터 설치
    Installing the management NIC adapter
    1. 완전히 장착될 때까지 관리 NIC 어댑터를 슬롯에 밀어 넣으십시오.
    2. 나사를 조여 관리 NIC 어댑터를 고정하십시오.
  4. 관리 NIC 어댑터에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

  1. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

  2. Lenovo XClarity Controller에 액세스한 다음 BMC 구성에서 네트워크를 선택하고 이더넷 포트 2를 활성화하십시오.

    주
    서버에 ThinkSystem V4 Management NIC Adapter Kit(관리 NIC 어댑터)가 설치되어 있는 경우 XCC, LXPM 등과 같은 시스템 관리 소프트웨어의 PCIe 카드 목록에 표시되지 않습니다.
