管理 NIC アダプターの取り付け

管理 NIC アダプターを取り付けるには、このセクションの説明に従ってください。

このタスクについて

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. フィラーが取り付けられている場合は取り外します。
  3. 管理 NIC アダプターを取り付けます。

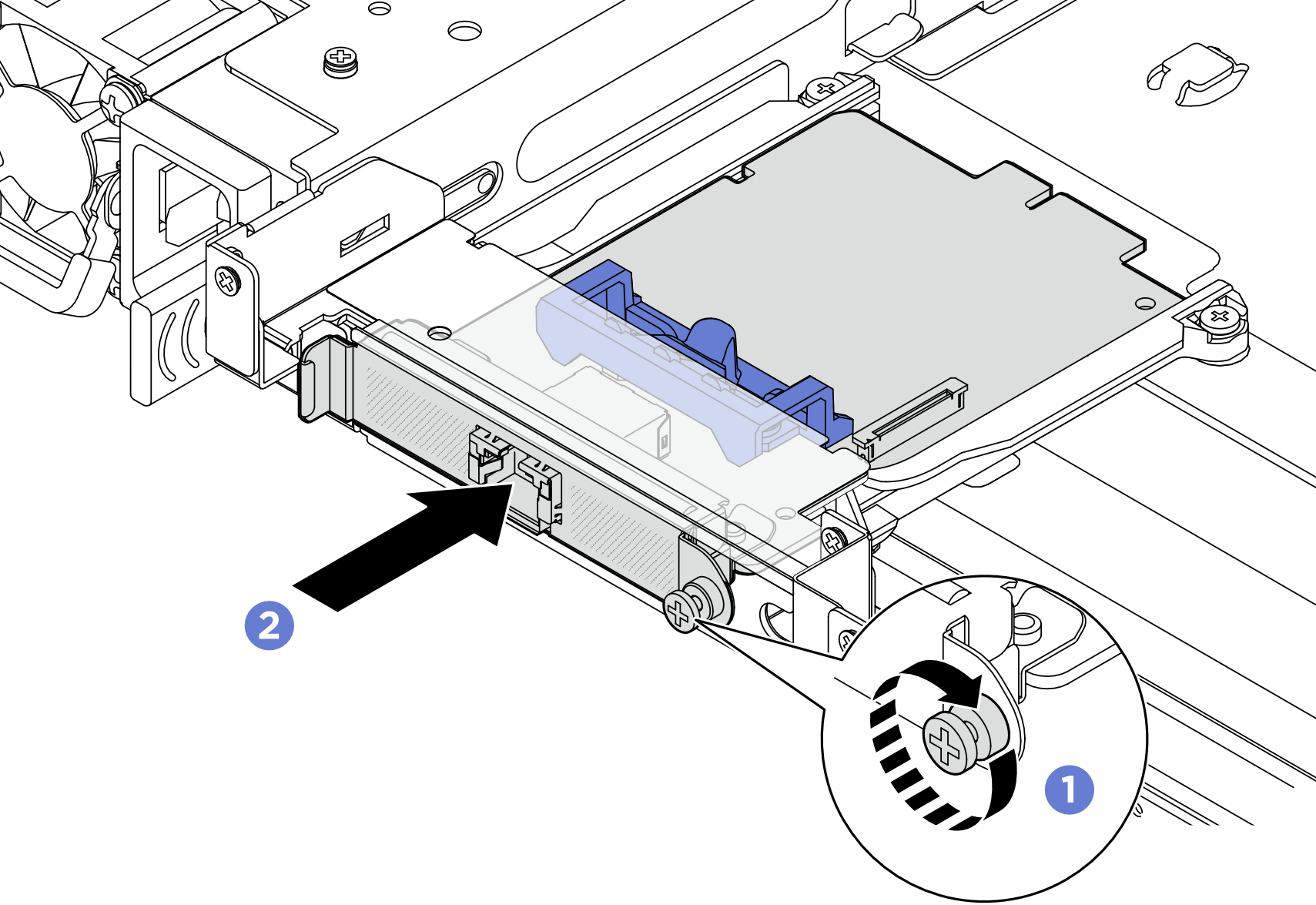

    図 1. 管理 NIC アダプターの取り付け
    Installing the management NIC adapter
    1. 管理 NIC アダプターを、完全に装着されるまでスロットにスライドさせます。
    2. ねじを締めて管理 NIC アダプターを固定します。
  4. ケーブルを、管理 NIC アダプターに接続します。内部ケーブルの配線を参照してください。

完了したら

  1. 部品交換を完了します。部品交換の完了を参照してください。

  2. Lenovo XClarity Controller にアクセスした後、「BMC 構成」の「ネットワーク」を選択し、「イーサネット・ポート 2」を有効にします。

    注
    ThinkSystem V4 Management NIC Adapter Kit (管理 NIC アダプター) がサーバーに取り付けられている場合、システム管理ソフトウェア (XCC、LXPM など) の PCIe カード・リストに表示されません。
