Installazione dell'adattatore NIC di gestione

Seguire le istruzioni riportate in questa sezione per installare l'adattatore NIC di gestione.

Informazioni su questa attività

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Se è installato un elemento di riempimento, rimuoverlo.
  3. Installare l'adattatore NIC di gestione.

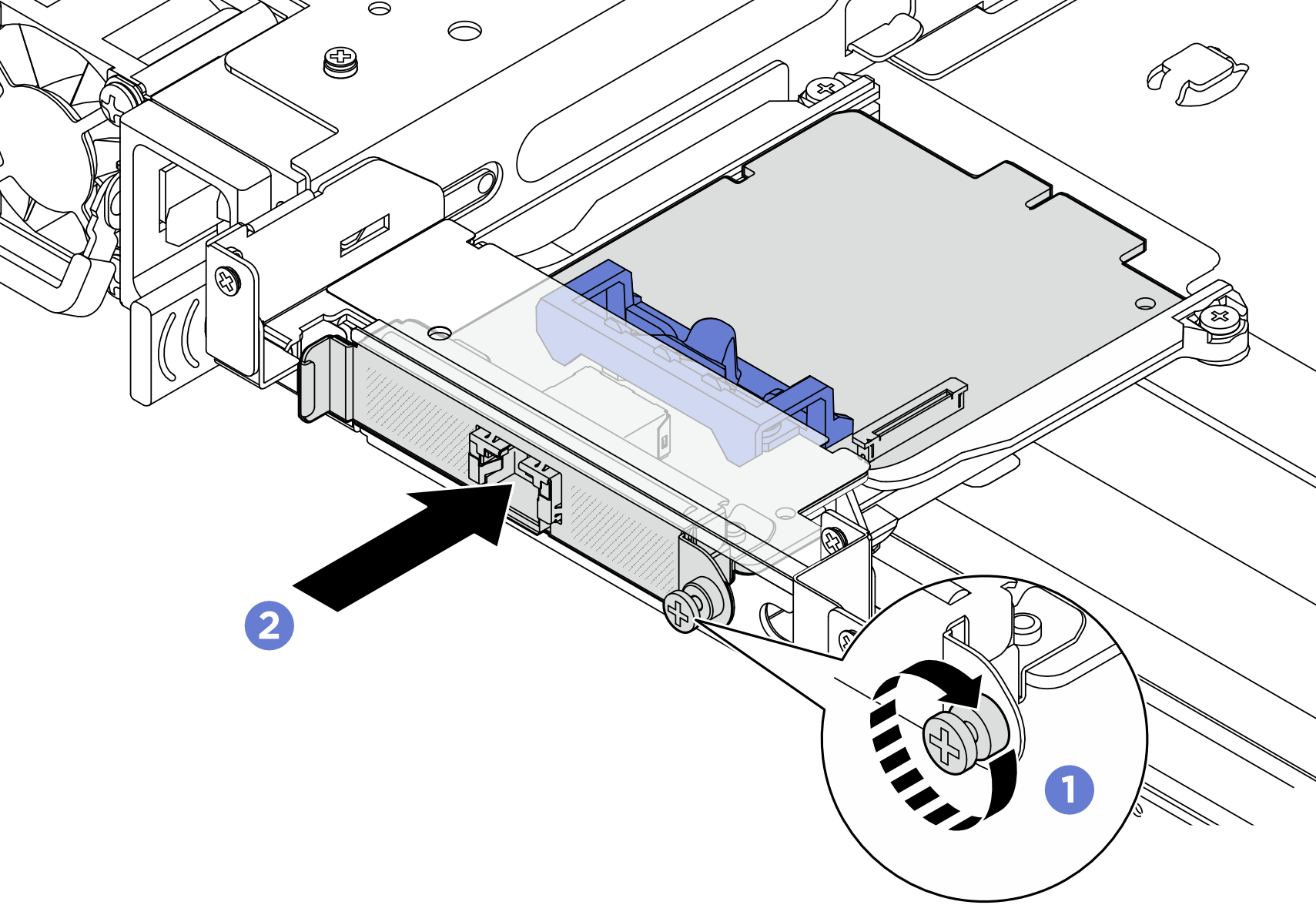

    Figura 1. Installazione dell'adattatore NIC di gestione
    Installing the management NIC adapter
    1. Far scorrere l'adattatore NIC di gestione nello slot finché non è posizionato correttamente.
    2. Stringere la vite per fissare l'adattatore NIC di gestione.
  4. Collegare il cavo all'adattatore NIC di gestione. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

  2. Accedere a Lenovo XClarity Controller, quindi selezionare Rete in Configurazione BMC e abilitare Porta Ethernet 2.

    Nota
    Se il ThinkSystem V4 Management NIC Adapter Kit (adattatore NIC di gestione) è installato sul server, non viene visualizzato nell'elenco delle schede PCIe del software di gestione del sistema, come XCC, LXPM e così via.
