Instalar o adaptador NIC de gerenciamento

Siga as instruções nesta seção para instalar o adaptador NIC de geranciamento.

Sobre esta tarefa

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Se um preenchimento estiver instalado, remova-o.
  3. Instale o adaptador NIC de geranciamento.

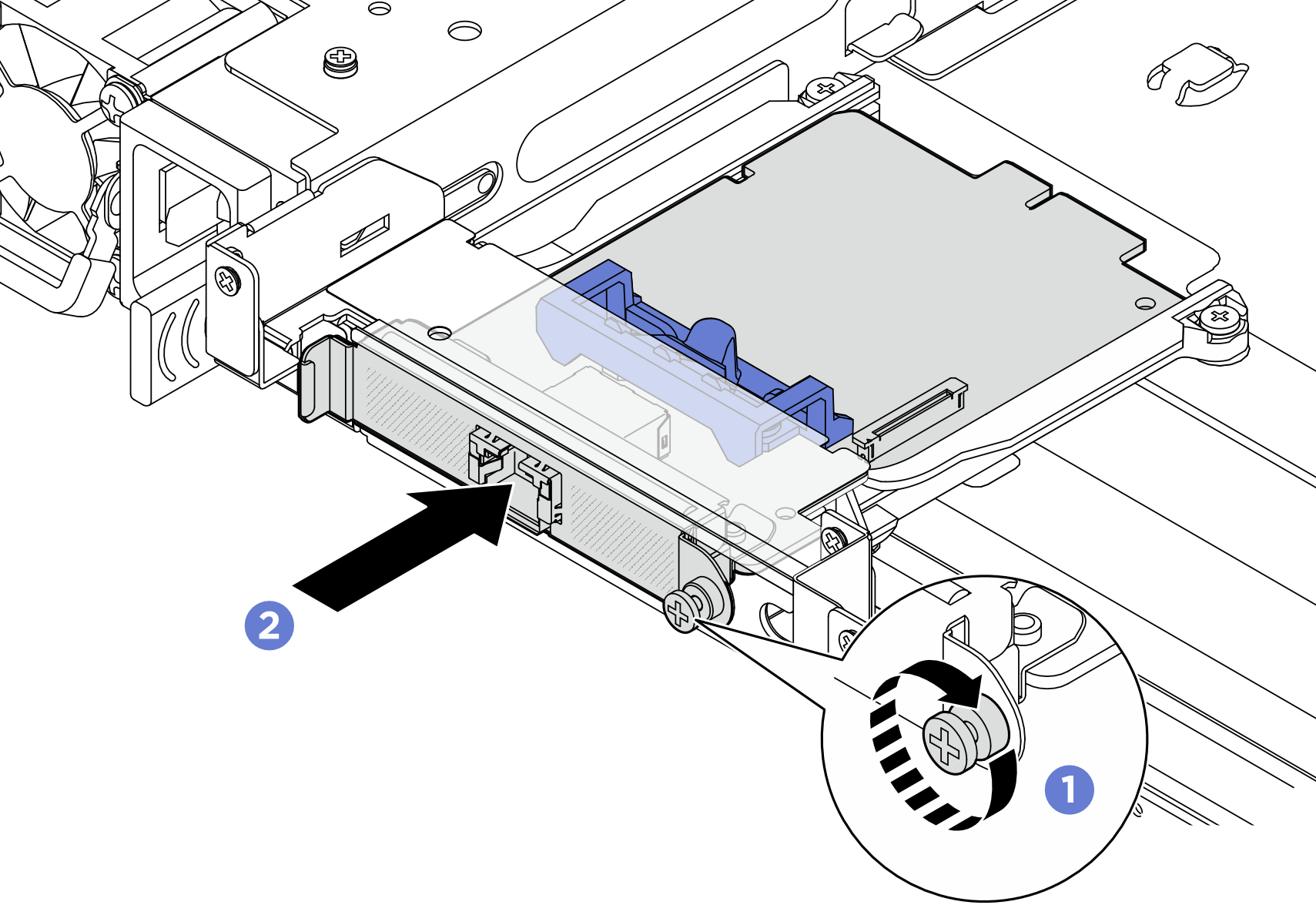

    Figura 1. Instalando o adaptador NIC de gerenciamento
    Installing the management NIC adapter
    1. Deslize o adaptador NIC de gerenciamento no slot até que ele fique bem encaixado.
    2. Aperte o parafuso para prender o adaptador NIC de gerenciamento.
  4. Conecte o cabo ao adaptador NIC de geranciamento. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

  2. Acesse o Lenovo XClarity Controller. Em seguida, selecione Rede em Configuração do BMC e ative a Porta Ethernet 2.

    Nota
    Se o ThinkSystem V4 Management NIC Adapter Kit (adaptador NIC de gerenciamento) estiver instalado no servidor, ele não será exibido na lista de placas PCIe do software de gerenciamento do sistema, como XCC, LXPM, etc.
