Hintere Rückwandplatine für Laufwerke entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Rückwandplatine für 4 x 2,5-Zoll-, 8 x 2,5-Zoll- oder 4 x 3,5-Zoll-Laufwerke zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

  • Wenn ein oder mehrere NVMe Solid-State-Laufwerke entfernt werden, wird empfohlen, diese zunächst über das Betriebssystem zu deaktivieren.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Ziehen Sie die Kabel von der hinteren Rückwandplatine für Laufwerke ab.
    4. Entfernen Sie alle installierten Laufwerke und Abdeckblenden (sofern vorhanden) von den Laufwerkpositionen. Siehe 2,5- oder 3,5-Zoll-Hot-Swap-Laufwerk entfernen.
  2. Entfernen Sie die hintere Rückwandplatine für Laufwerke.

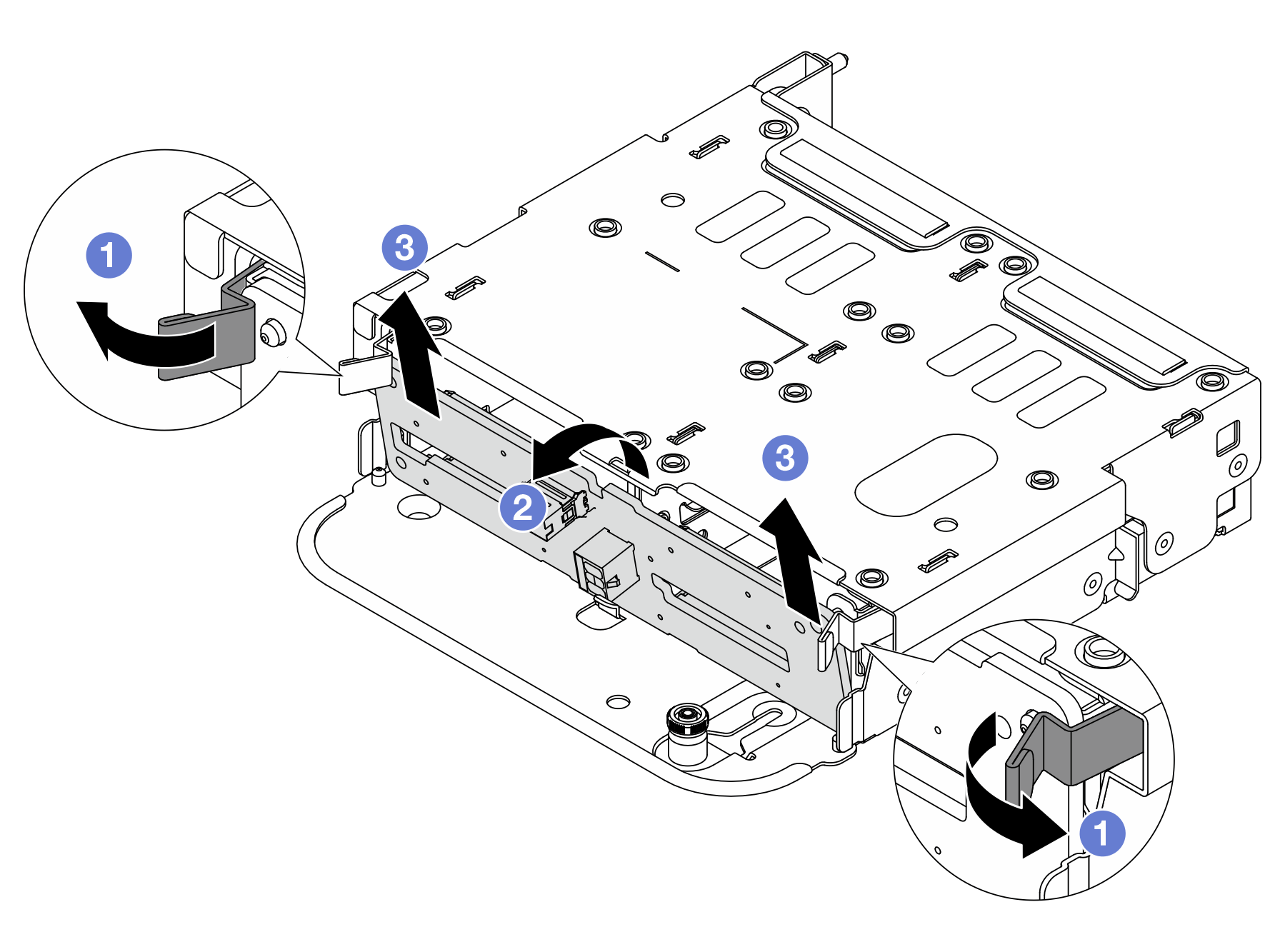

    Abbildung 1. Entfernen der hinteren Rückwandplatine für 4 x 2,5‑Zoll-Laufwerke
    Removing the 4 x 2.5" rear drive backplane
    1. Öffnen Sie die Entriegelungshebel wie angezeigt.
    2. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Stiften an der Laufwerkhalterung zu lösen.
    3. Heben Sie die Rückwandplatine vorsichtig aus der Laufwerkhalterung heraus.

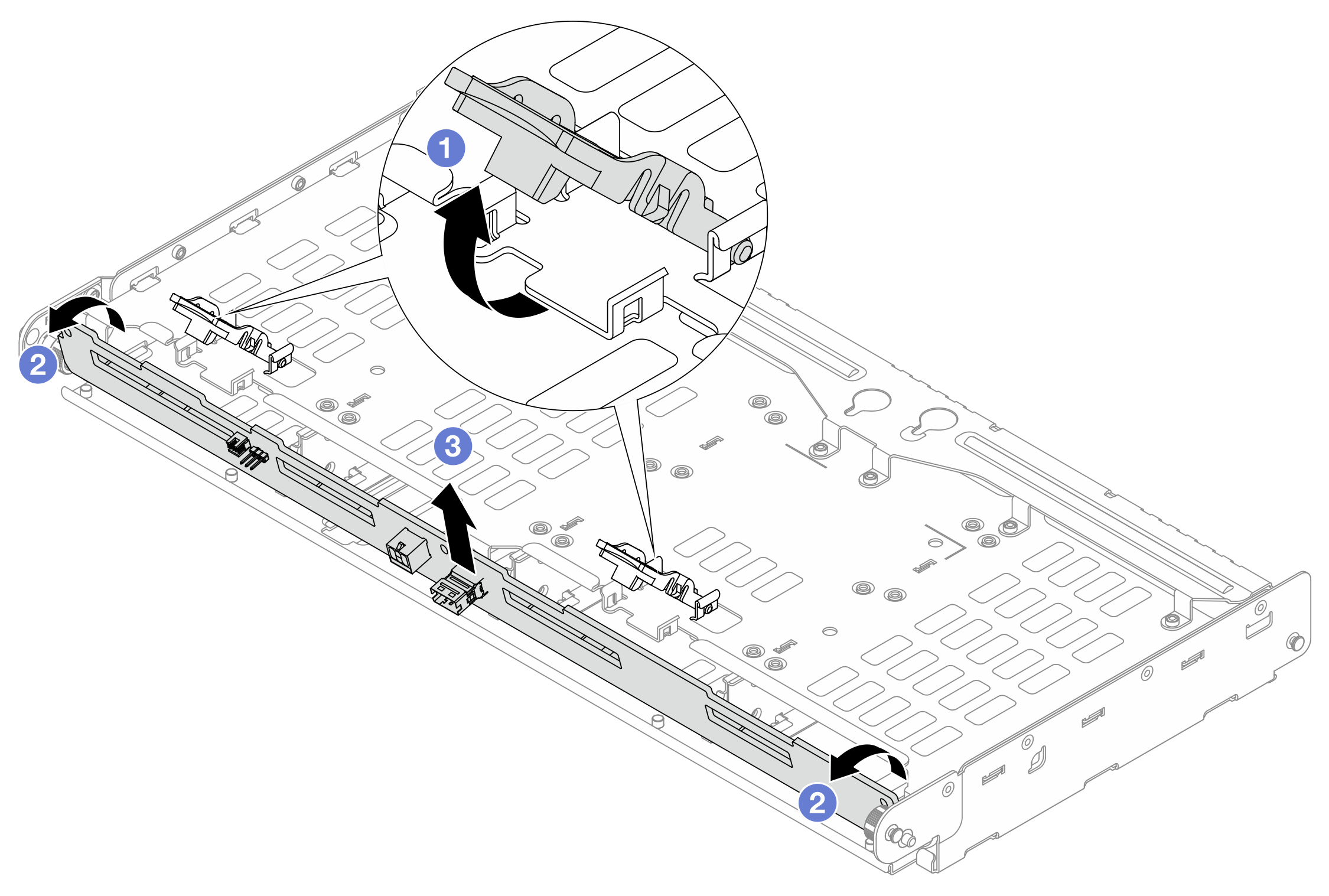

    Abbildung 2. Entfernen der hinteren Rückwandplatine für 8 x 2,5‑Zoll-Laufwerke
    Removing the 8 x 2.5" rear drive backplane
    Abbildung 3. Entfernen der hinteren Rückwandplatine für 4 x 3,5‑Zoll-Laufwerke
    Removing the 4 x 3.5" rear drive backplane
    1. Öffnen Sie die Entriegelungshebel wie angezeigt.
    2. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Stiften an der Laufwerkhalterung zu lösen.
    3. Heben Sie die Rückwandplatine vorsichtig aus der Laufwerkhalterung heraus.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
