Hintere Rückwandplatine für Laufwerke installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Rückwandplatine für 4 x 2,5-Zoll-, 8 x 2,5-Zoll- oder 4 x 3,5-Zoll-Laufwerke zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie die hintere Rückwandplatine für Laufwerke.

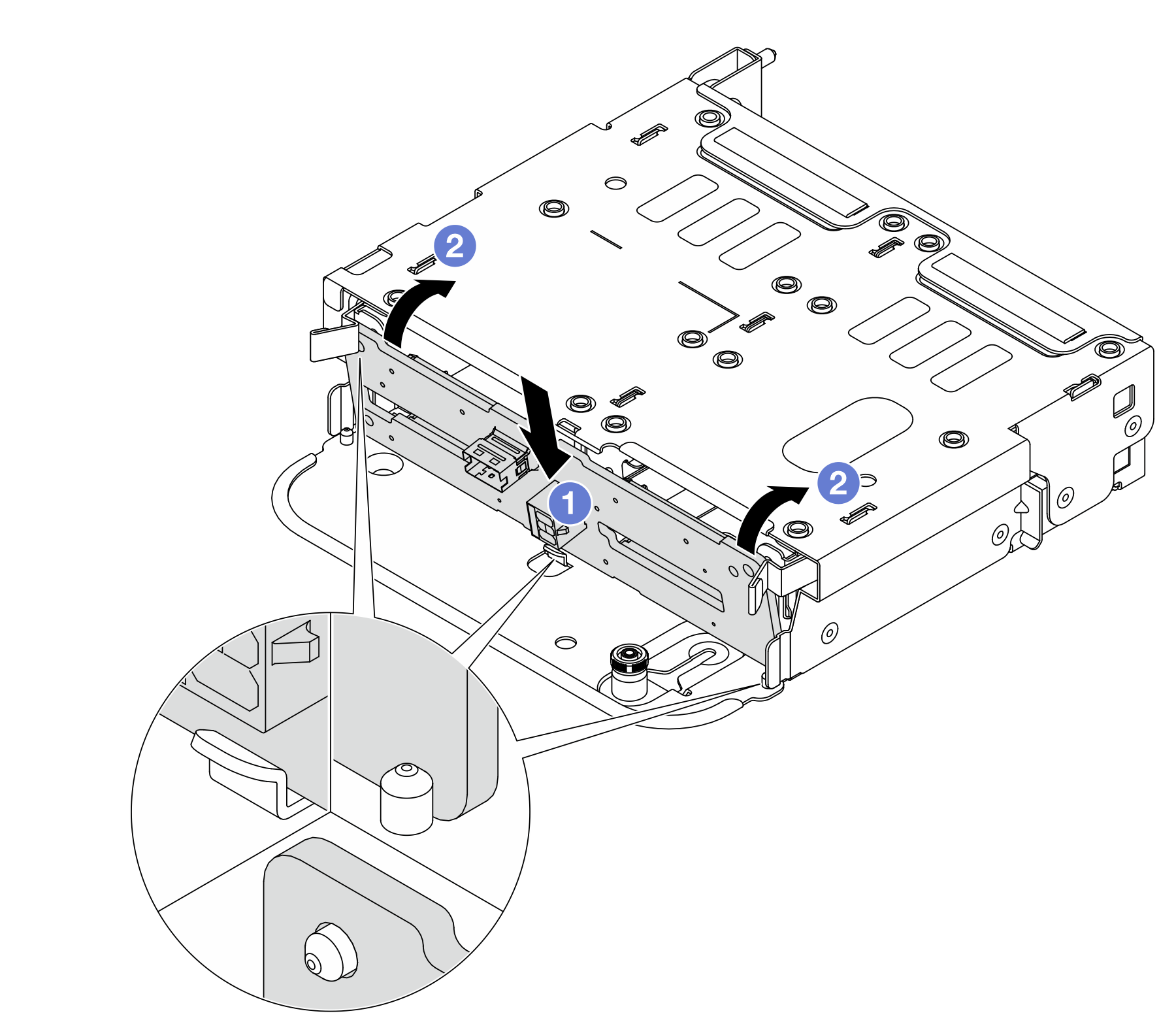

    Abbildung 1. Installieren der hinteren Rückwandplatine für 4 x 2,5-Zoll-Laufwerke
    Installing the 4 x 2.5" rear drive backplane
    1. Richten Sie die Unterseite der Rückwandplatine an den Stiften an der Unterseite der Laufwerkhalterung aus und senken Sie die Rückwandplatine in die Laufwerkhalterung ab.
    2. Schieben Sie die Oberseite der Rückwandplatine so, dass die Öffnungen in der Rückwandplatine durch die Stifte an der Laufwerkhalterung geführt werden und die Entriegelungshebel die Rückwandplatine in Position halten.

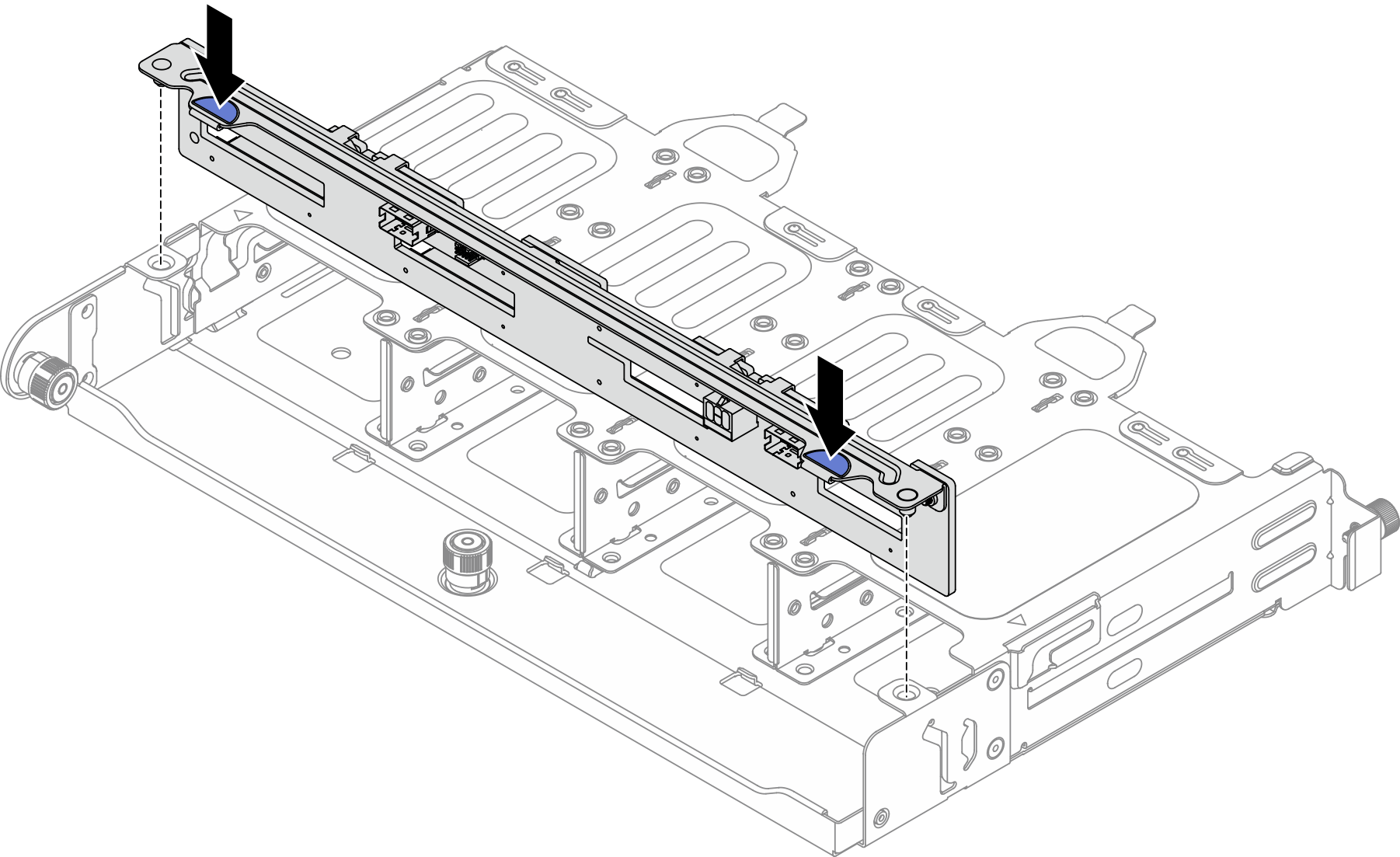

    Abbildung 2. Installieren der hinteren Rückwandplatine für 8 x 2,5-Zoll-Laufwerke
    Installing the 8 x 2.5" rear drive backplane

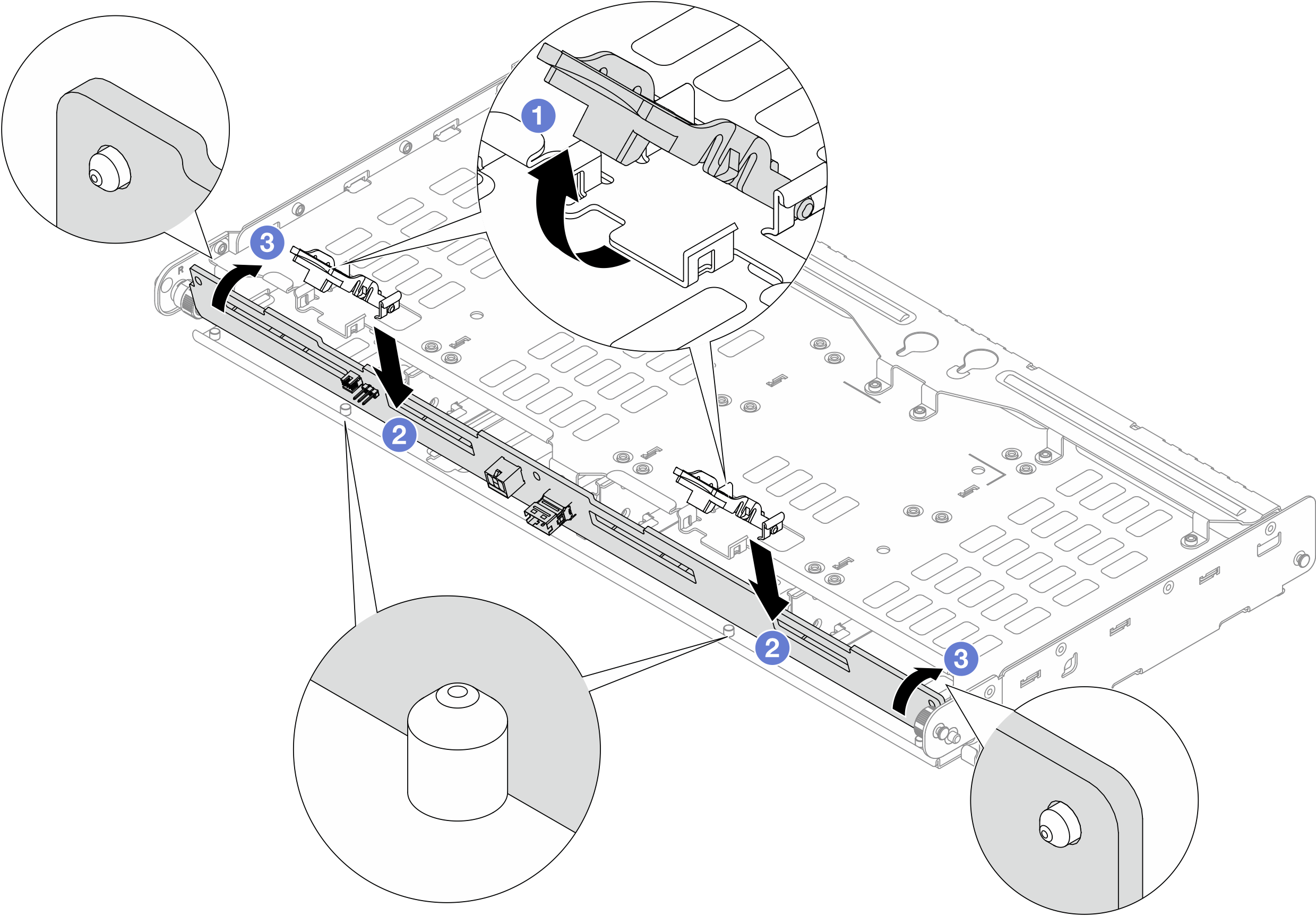

    Abbildung 3. Installieren der hinteren Rückwandplatine für 4 x 3,5-Zoll-Laufwerke
    Installing the 4 x 3.5" rear drive backplane
    1. Stellen Sie sicher, dass die Entriegelungshebel geöffnet sind.
    2. Richten Sie die Unterseite der Rückwandplatine an den Stiften an der Unterseite der Laufwerkhalterung aus und senken Sie die Rückwandplatine in die Laufwerkhalterung ab.
    3. Schieben Sie die Oberseite der Rückwandplatine so, dass die Öffnungen in der Rückwandplatine durch die Stifte an der Laufwerkhalterung geführt werden und die Entriegelungshebel die Rückwandplatine in Position halten.
  3. Schließen Sie die Kabel an der hinteren Rückwandplatine für Laufwerke an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

  1. Installieren Sie die Laufwerke oder Abdeckblenden erneut in der Laufwerkhalterung an der Rückseite. Siehe 2,5- oder 3,5-Zoll-Hot-Swap-Laufwerk installieren.

  2. Schließen Sie den Austausch von Komponenten ab, (siehe Austausch von Komponenten abschließen).
