Instalación de la placa posterior de la unidad trasera

Siga las instrucciones que aparecen en esta sección para instalar la placa posterior de 4 unidades de 2,5", 8 unidades de 2,5" o 4 unidades de 3,5" trasera.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Instalación de la placa posterior de la unidad trasera.
    Figura 1. Instalación de la placa posterior de unidad de 4 unidades de 2,5" trasera
    Installing the 4 x 2.5" rear drive backplane
    1. Alinee la parte inferior de la placa posterior con los pernos en la parte inferior del compartimiento de la unidad y baje la placa posterior al interior del compartimiento de la unidad.
    2. Empuje la parte superior de la placa posterior para que los orificios de la placa posterior pasen por las patillas del compartimiento de la unidad y cierre los pestillos de liberación para fijar la placa posterior en su lugar.

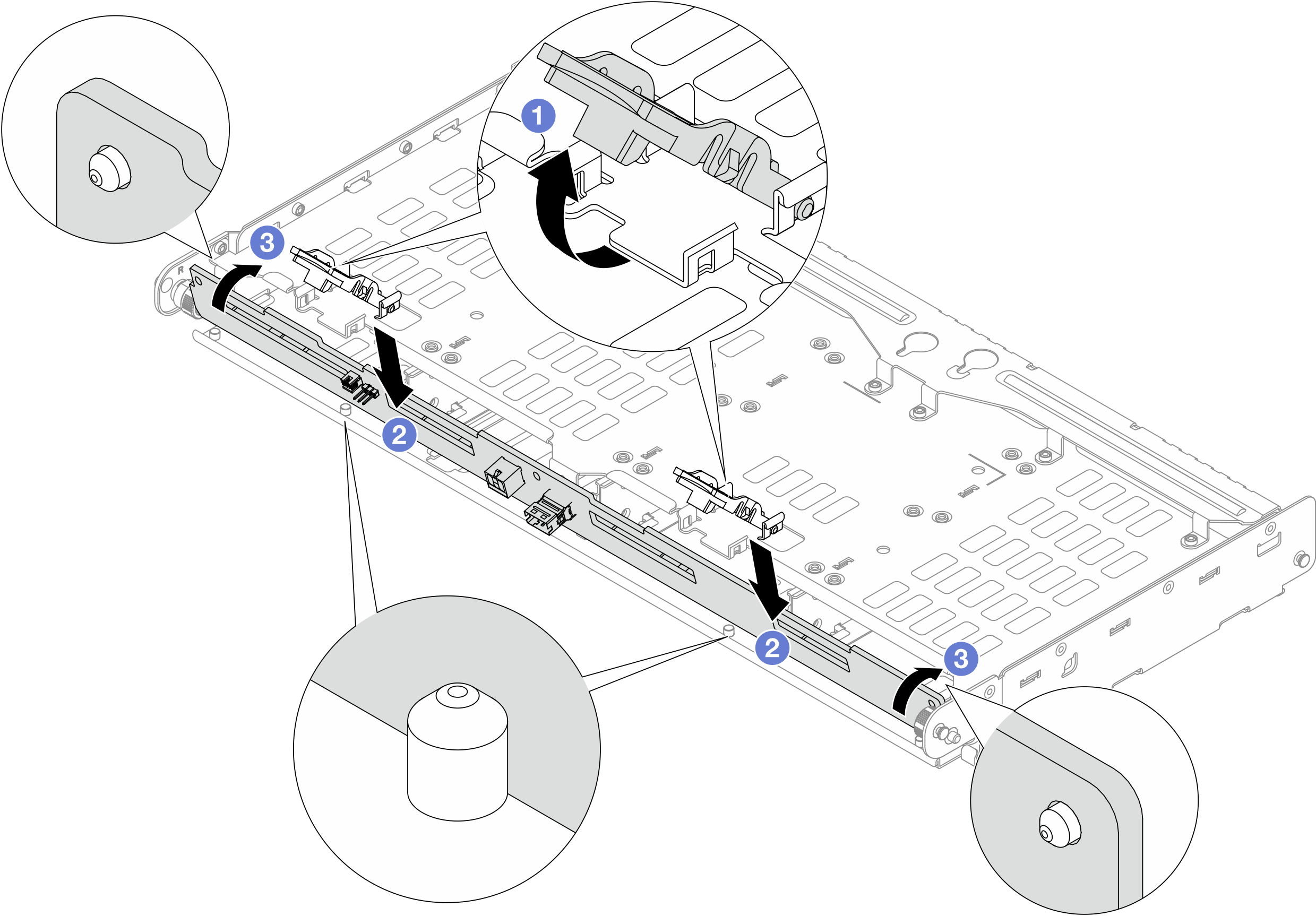

    Figura 2. Instalación de la placa posterior de unidad de 8 unidades de 2,5" trasera
    Installing the 8 x 2.5" rear drive backplane

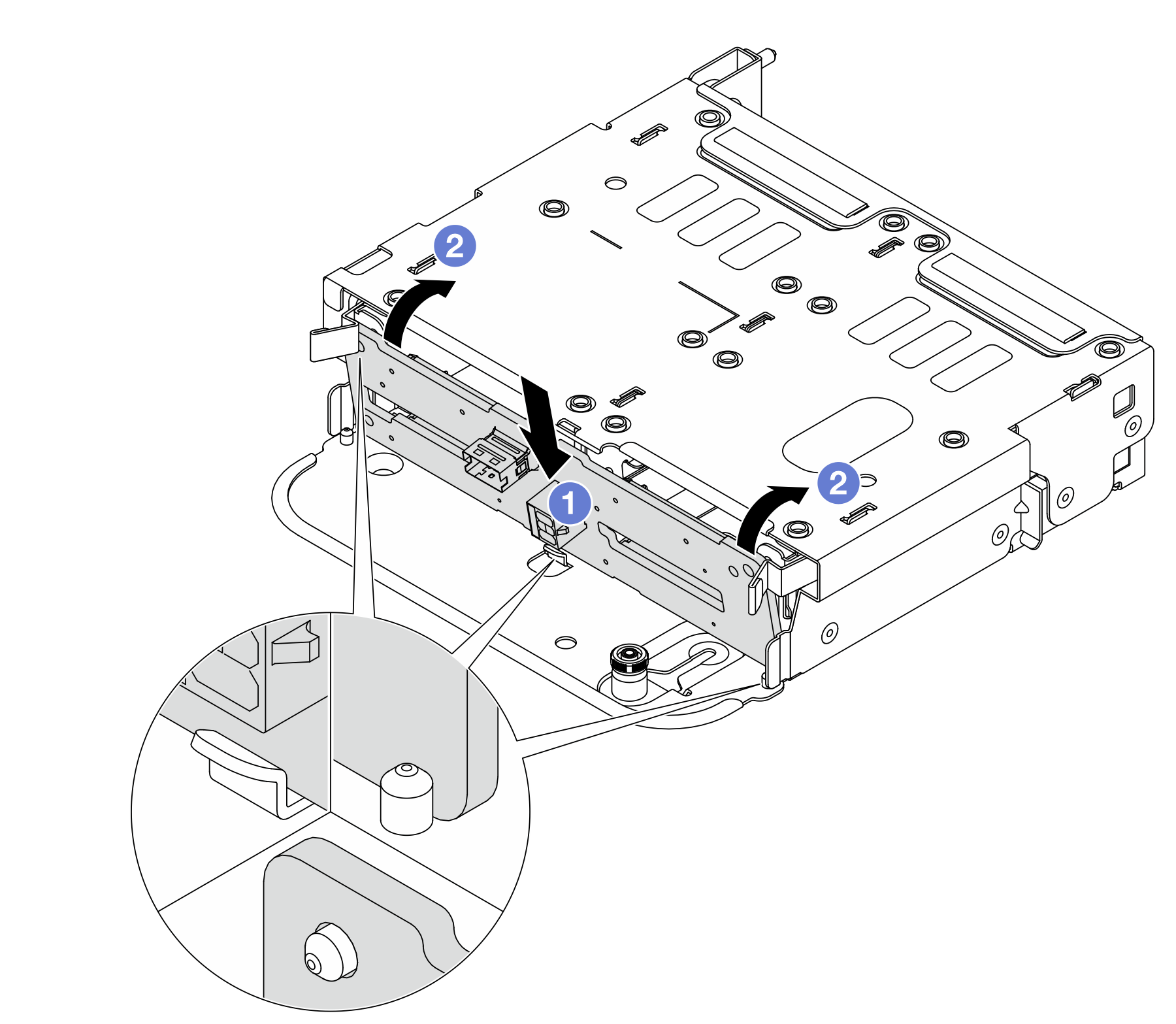

    Figura 3. Instalación de la placa posterior de unidad de 4 unidades de 3,5" trasera
    Installing the 4 x 3.5" rear drive backplane
    1. Asegúrese de que los pestillos de liberación estén abiertos.
    2. Alinee la parte inferior de la placa posterior con los pernos en la parte inferior del compartimiento de la unidad y baje la placa posterior al interior del compartimiento de la unidad.
    3. Empuje la parte superior de la placa posterior para que los orificios de la placa posterior pasen por las patillas del compartimiento de la unidad y cierre los pestillos de liberación para fijar la placa posterior en su lugar.
  3. Conecte los cables a la placa posterior de la unidad trasera. Consulte Disposición interna de los cables.

Después de finalizar

  1. Vuelva a instalar las unidades o rellenos de unidad en el compartimiento de la unidad posterior. Consulte Instalación de una unidad de intercambio en caliente de 2,5" o 3,5".

  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
