Instalar o backplane de unidade traseiro

Siga as instruções desta seção para instalar o backplane da unidade traseira com 4 de 2,5 pol., 8 de 2,5 pol. ou 4 de 3,5 pol.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Instale o backplane da unidade traseira.

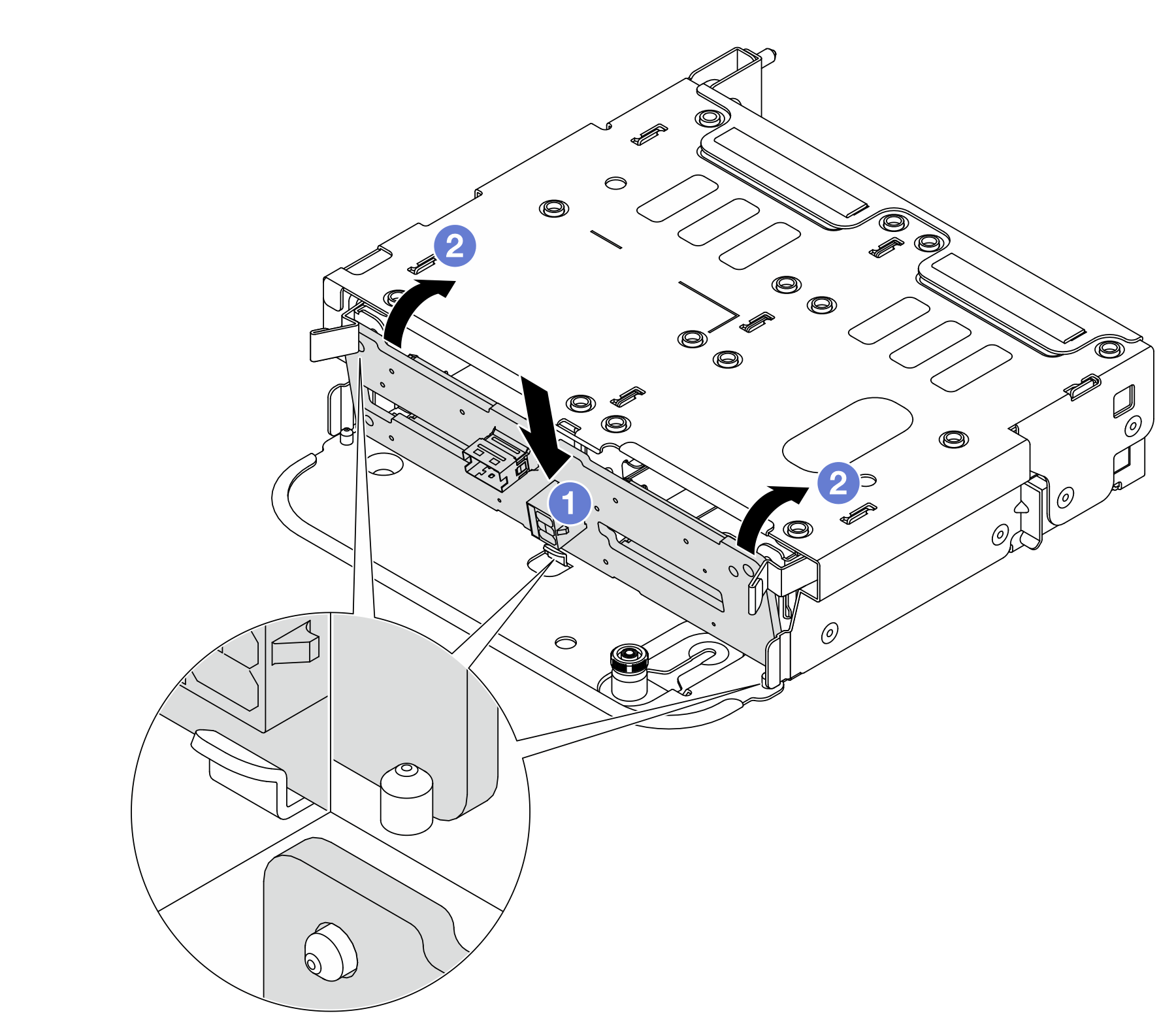

    Figura 1. Instalação do backplane da unidade traseira com 4 de 2,5 pol.
    Installing the 4 x 2.5" rear drive backplane
    1. Alinhe a parte inferior do backplane com os parafusos na parte inferior da gaiola de unidade e abaixe o backplane na gaiola de unidade.
    2. Empurre a parte superior do backplane para que os orifícios no backplane passem pelos pinos na gaiola de unidade e as travas de liberação prendam o backplane no lugar.
    Figura 2. Instalação do backplane da unidade traseira com 8 de 2,5 pol.
    Installing the 8 x 2.5" rear drive backplane

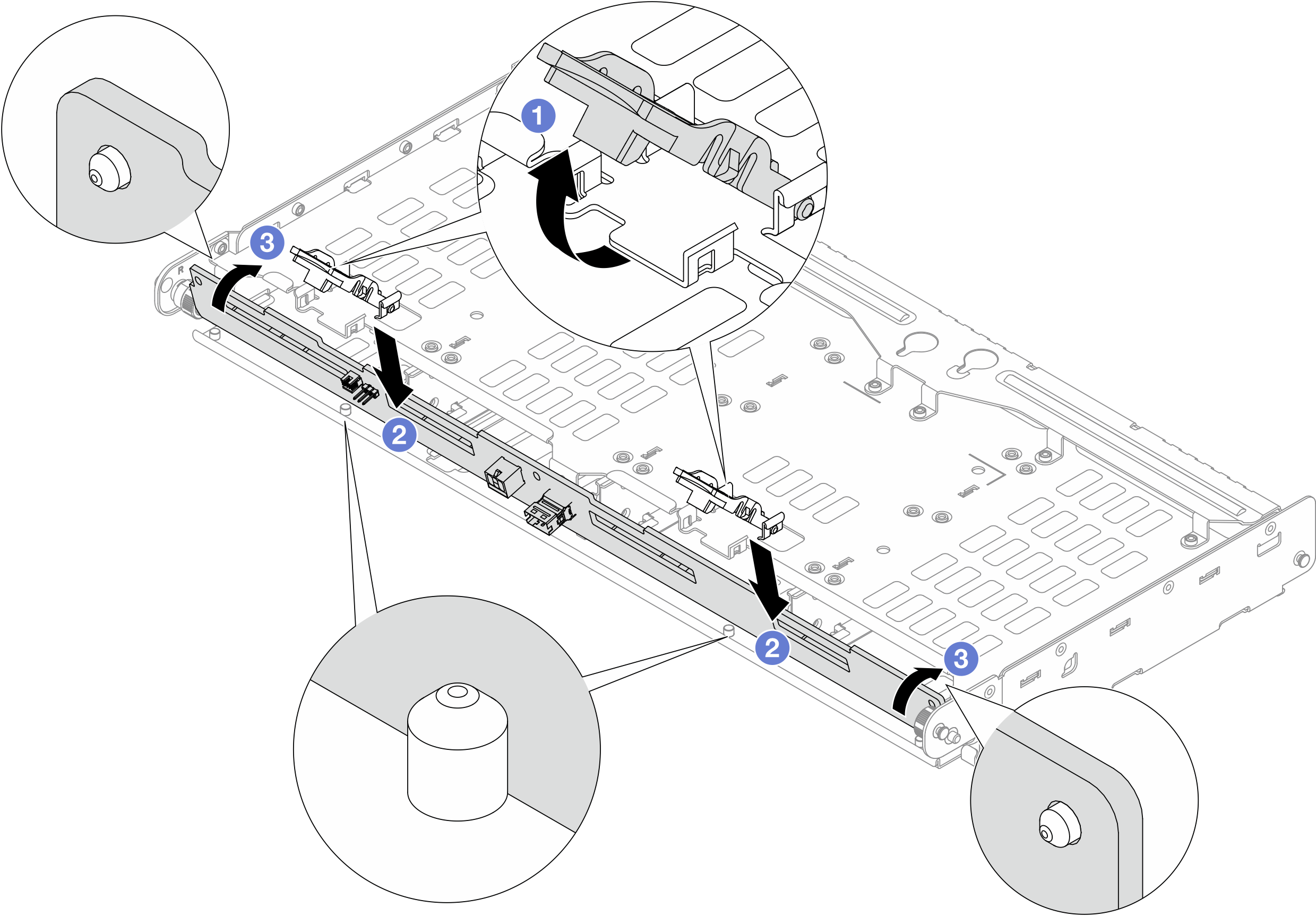

    Figura 3. Instalação do backplane da unidade traseira com 4 de 3,5 pol.
    Installing the 4 x 3.5" rear drive backplane
    1. Verifique se as travas de liberação estão abertas.
    2. Alinhe a parte inferior do backplane com os parafusos na parte inferior da gaiola de unidade e abaixe o backplane na gaiola de unidade.
    3. Empurre a parte superior do backplane para que os orifícios no backplane passem pelos pinos na gaiola de unidade e as travas de liberação prendam o backplane no lugar.
  3. Conecte os cabos ao painel traseiro da unidade traseira. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Reinstale as unidades ou os preenchimentos de unidade na gaiola de unidade traseira. Consulte Instalar uma unidade hot-swap de 2,5 ou 3,5 polegadas.

  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
