安裝後方硬碟背板

請依照本節中的指示安裝 4 x 2.5 吋、8 x 2.5 吋或 4 x 3.5 吋後方硬碟背板。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. 安裝後方硬碟背板。
    圖 1. 安裝 4 x 2.5 吋後方硬碟背板
    Installing the 4 x 2.5" rear drive backplane
    1. 將背板底端對齊框架底端的螺柱,然後將背板放入框架中。
    2. 推動背板頂部,使背板上的孔穿過框架上的插腳,然後關上鬆開閂鎖以將背板固定到位。

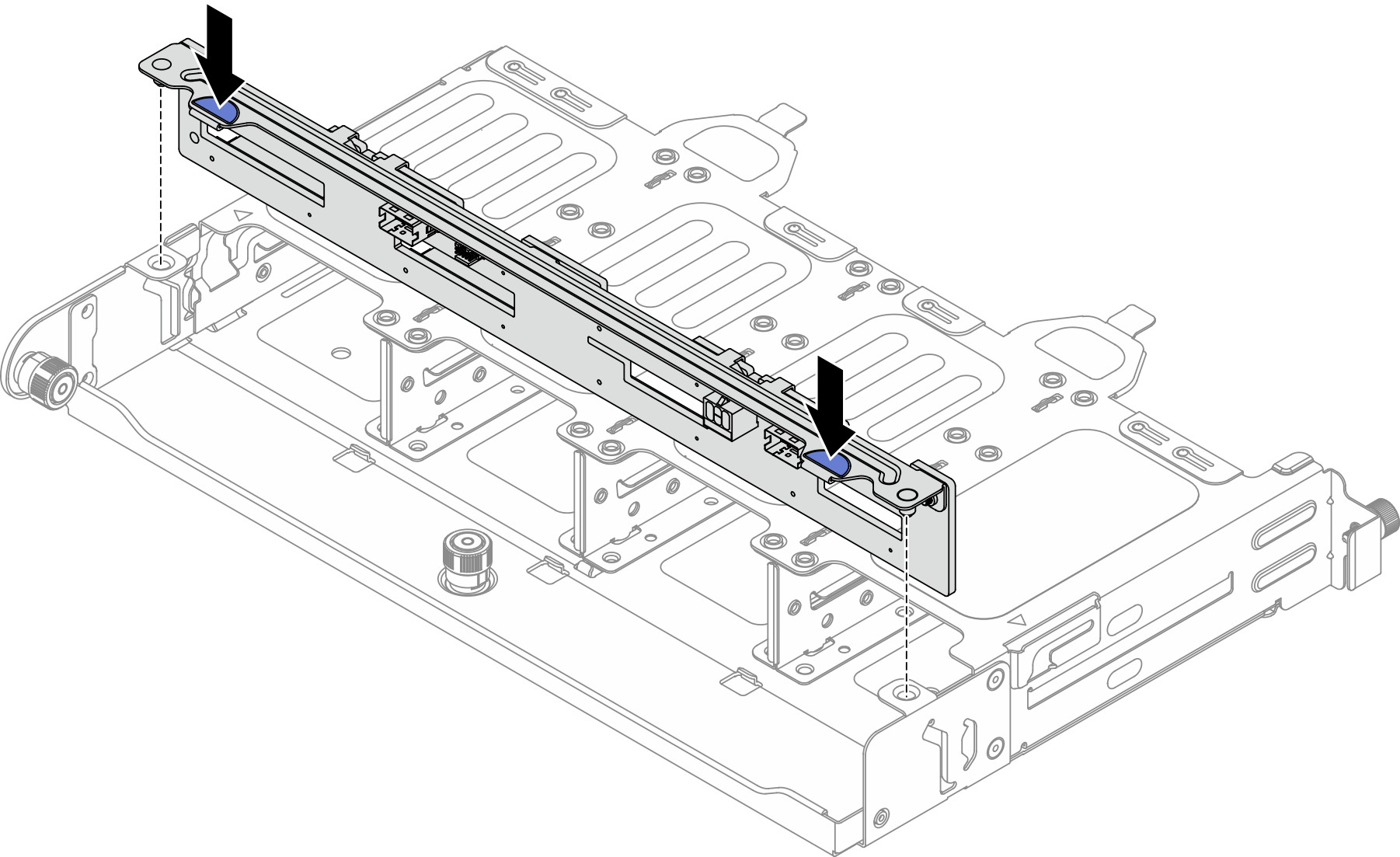

    圖 2. 安裝 8 x 2.5 吋後方硬碟背板
    Installing the 8 x 2.5" rear drive backplane

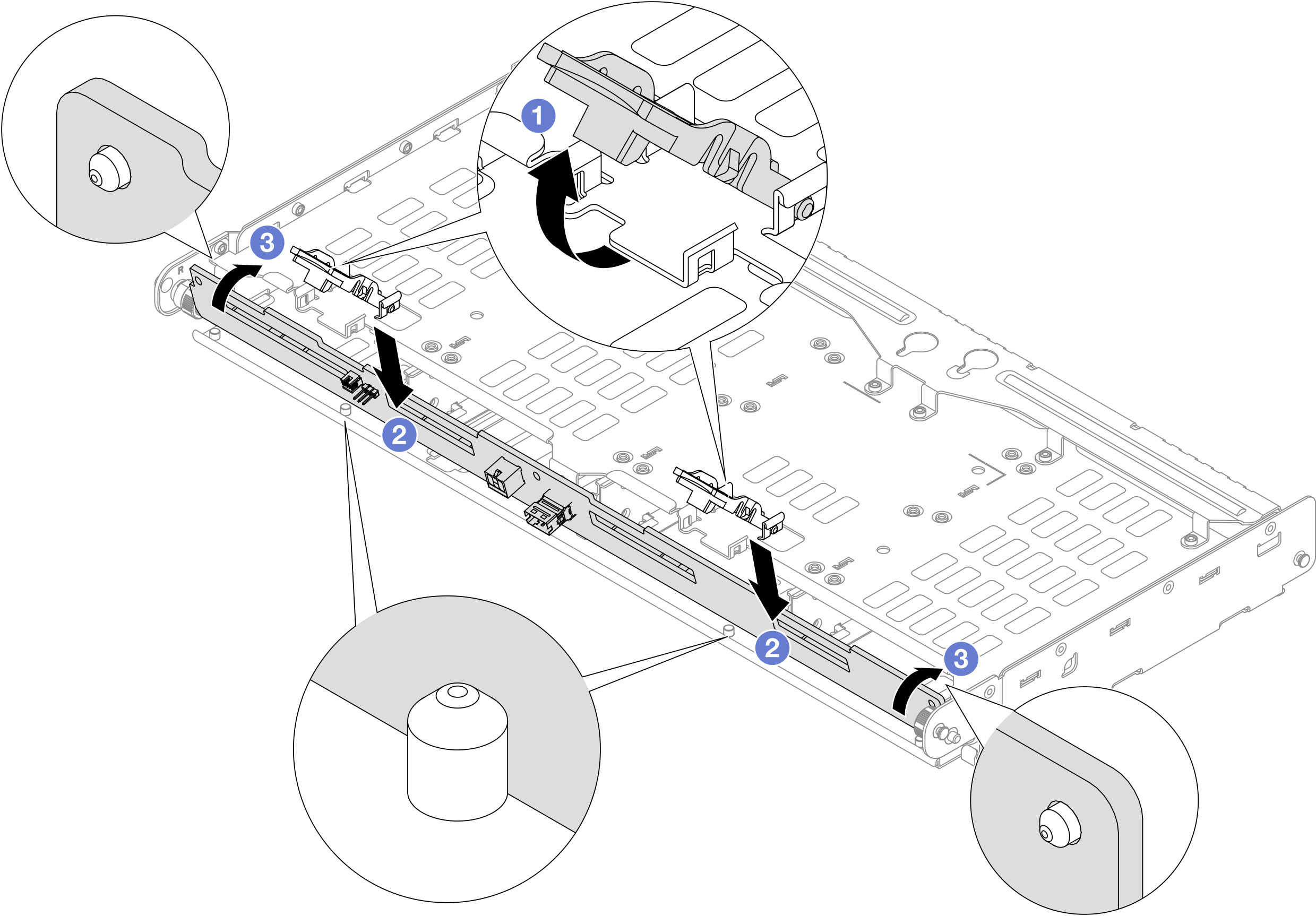

    圖 3. 安裝 4 x 3.5 吋後方硬碟背板
    Installing the 4 x 3.5" rear drive backplane
    1. 確保已打開釋放閂鎖。
    2. 將背板底端對齊框架底端的螺柱,然後將背板放入框架中。
    3. 推動背板頂部,使背板上的孔穿過框架上的插腳,然後關上鬆開閂鎖以將背板固定到位。
  3. 將纜線連接到後方硬碟背板。請參閱內部纜線佈線

在您完成之後

  1. 將硬碟或硬碟填充板重新安裝到背面框架中。請參閱安裝 2.5 吋或 3.5 吋熱抽換硬碟

  2. 完成零件更換請參閱完成零件更換
