Installazione del backplane dell'unità posteriore

Seguire le istruzioni riportate in questa sezione per installare il backplane dell'unità posteriore a 4 vani da 2,5", 8 vani da 2,5" o 4 vani da 3,5".

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Installare il backplane dell'unità posteriore.

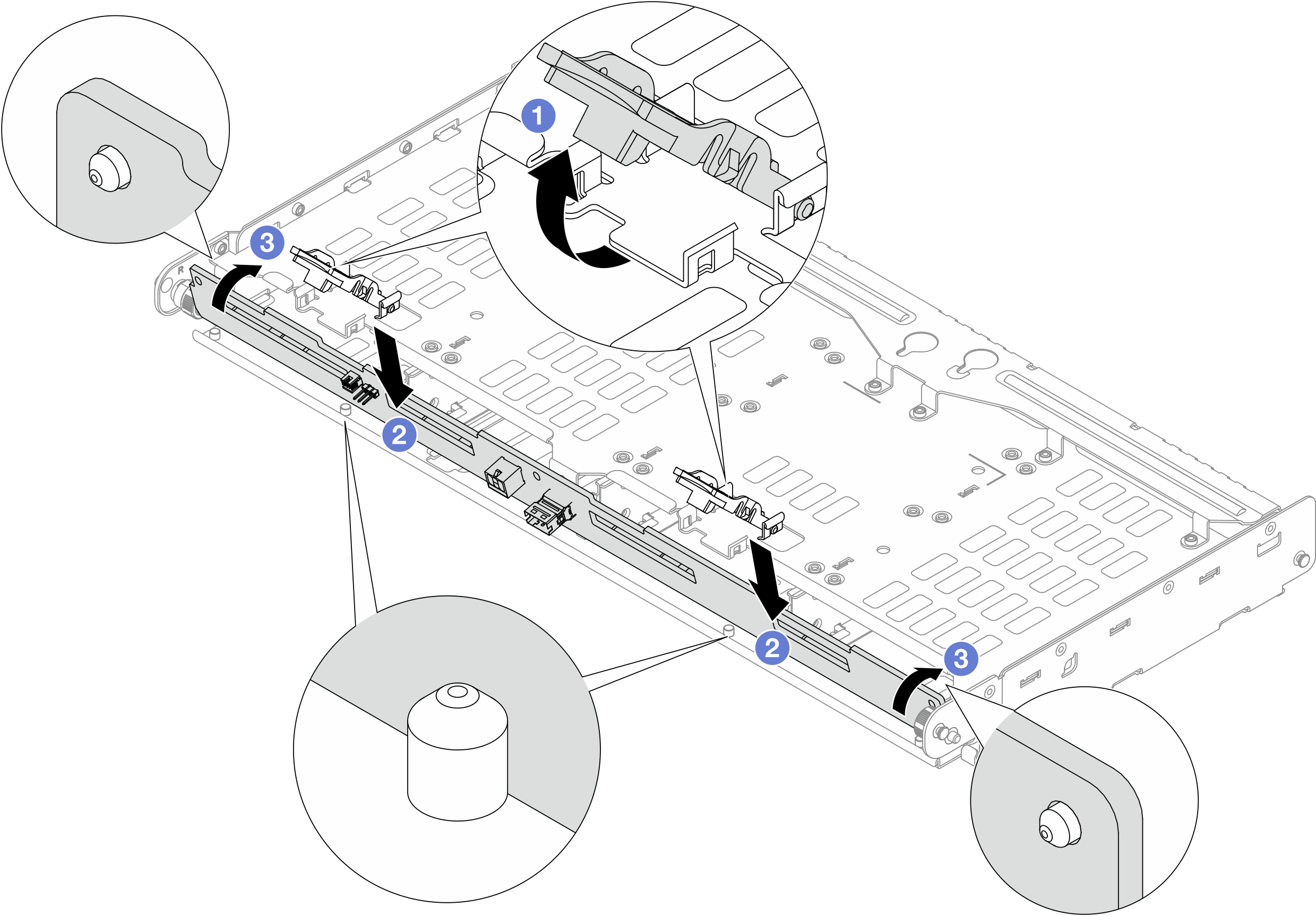

    Figura 1. Installazione del backplane dell'unità posteriore a 4 vani da 2,5"
    Installing the 4 x 2.5" rear drive backplane
    1. Allineare la parte inferiore del backplane con i chiodini sulla parte inferiore del telaio dell'unità, quindi abbassare il backplane nel telaio dell'unità.
    2. Spingere la parte superiore del backplane in modo che i fori nel backplane siano inseriti completamente nei piedini sul telaio dell'unità e i fermi di rilascio fissino il backplane in posizione.

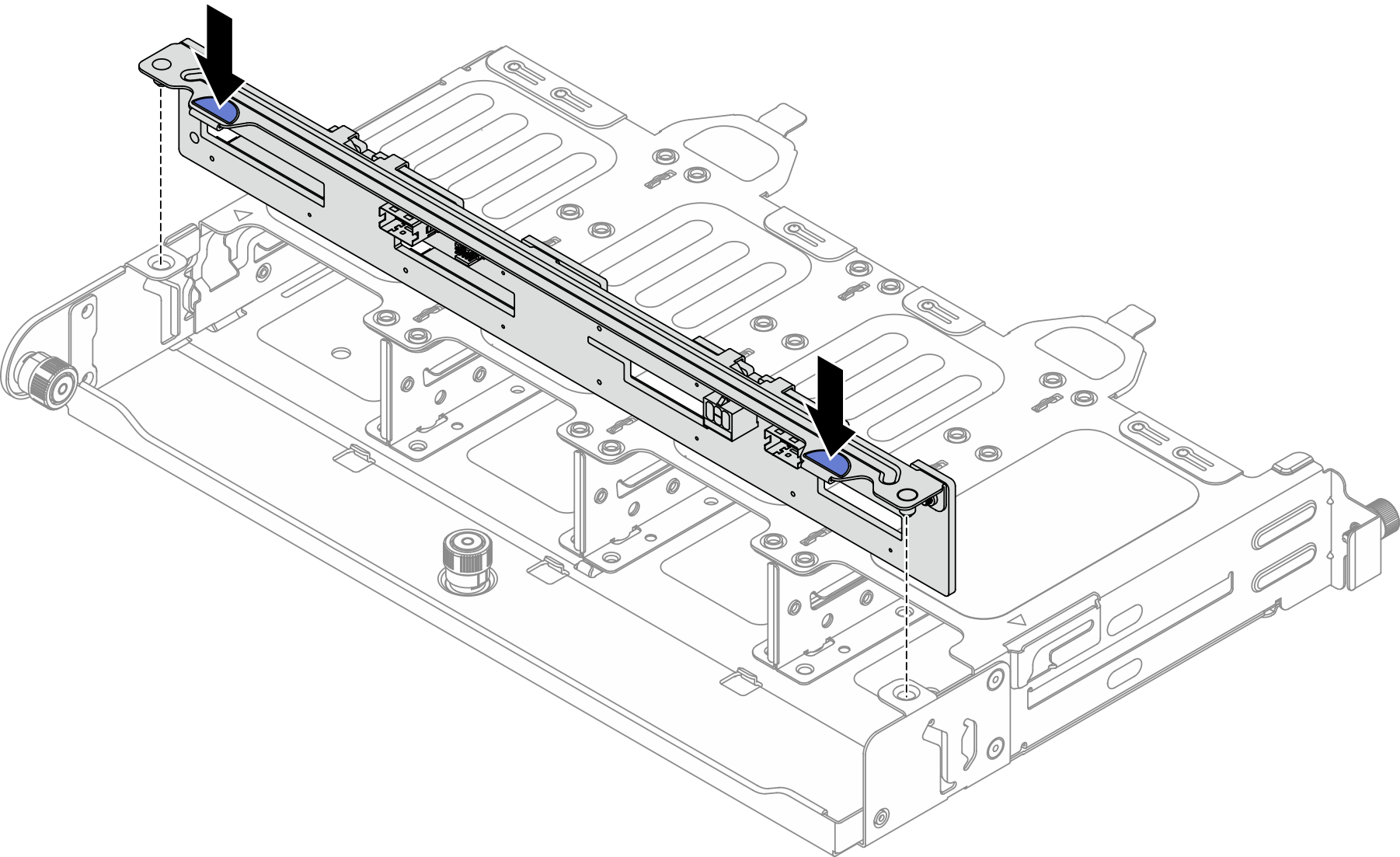

    Figura 2. Installazione del backplane dell'unità posteriore a 8 vani da 2,5"
    Installing the 8 x 2.5" rear drive backplane

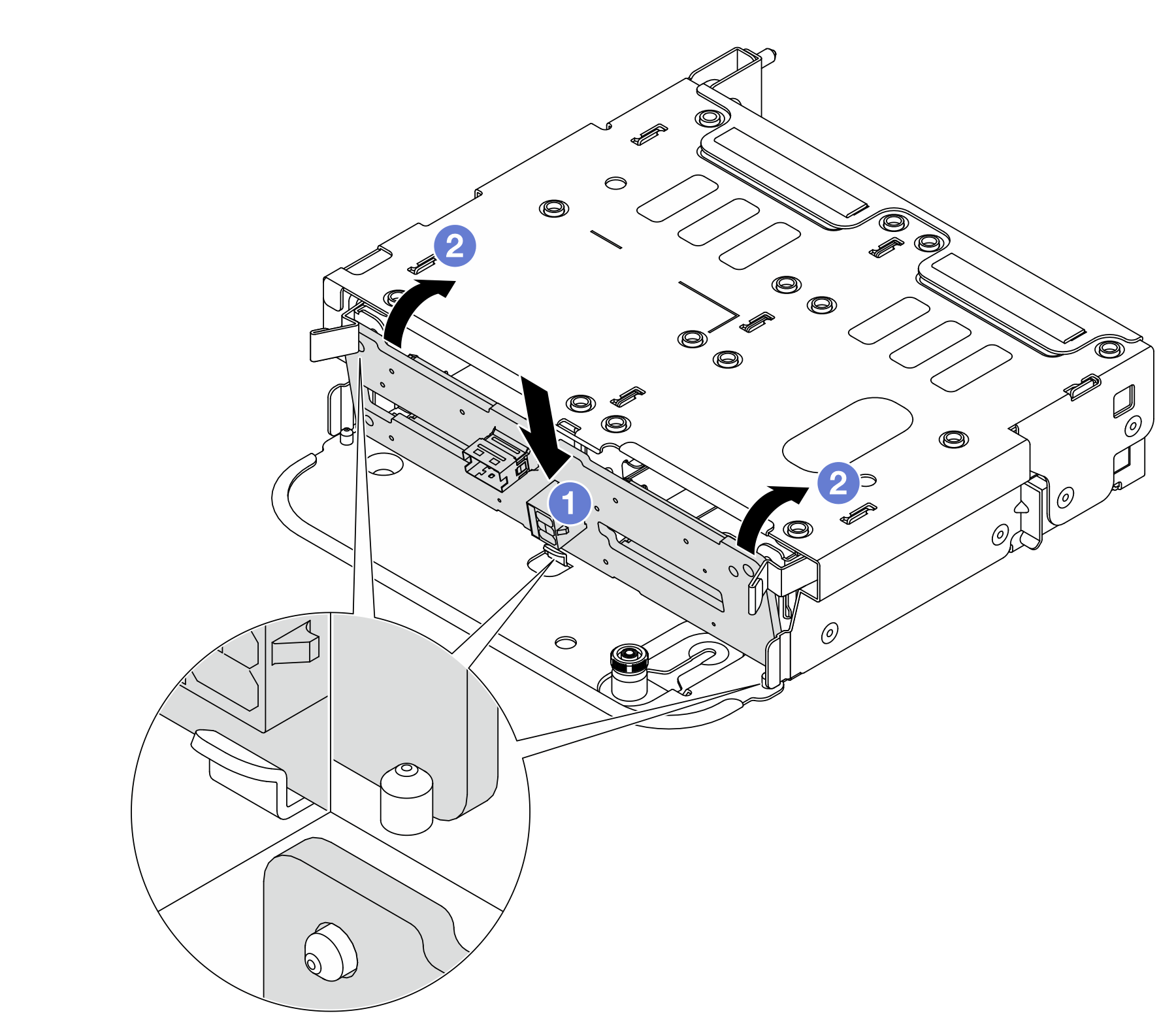

    Figura 3. Installazione del backplane dell'unità posteriore a 4 vani da 3,5"
    Installing the 4 x 3.5" rear drive backplane
    1. Assicurarsi che i fermi di rilascio siano aperti.
    2. Allineare la parte inferiore del backplane ai chiodini sulla parte inferiore del telaio dell'unità, quindi abbassare il backplane nel telaio dell'unità.
    3. Spingere la parte superiore del backplane in modo che i fori nel backplane siano inseriti completamente nei piedini sul telaio dell'unità e i fermi di rilascio fissino il backplane in posizione.
  3. Collegare i cavi al backplane dell'unità posteriore. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare le unità o gli elementi di riempimento delle unità nel telaio dell'unità posteriore. Vedere Installazione di un'unità hot-swap da 2,5" o 3,5".

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
