Installation du fond de panier d'unité arrière

Suivez les instructions de cette section pour installer le fond de panier d’unité arrière 4 x 2,5 pouces, 8 x 2,5 pouces ou 4 x 3,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installez le fond de panier d'unité arrière.
    Figure 1. Installation du fond de panier d’unité arrière 4 x 2,5 pouces
    Installing the 4 x 2.5" rear drive backplane
    1. Alignez le bas du fond de panier avec les goujons situés au bas du boîtier d’unités de disque dur, et abaissez le fond de panier dans le boîtier d’unités de disque dur.
    2. Poussez le haut du fond de panier de sorte que les trous du fond de panier passent par les broches du boîtier d’unités de disque dur, et que les loquets de déblocage maintiennent le fond de panier en place.
    Figure 2. Installation du fond de panier d’unité arrière 8 x 2,5 pouces
    Installing the 8 x 2.5" rear drive backplane

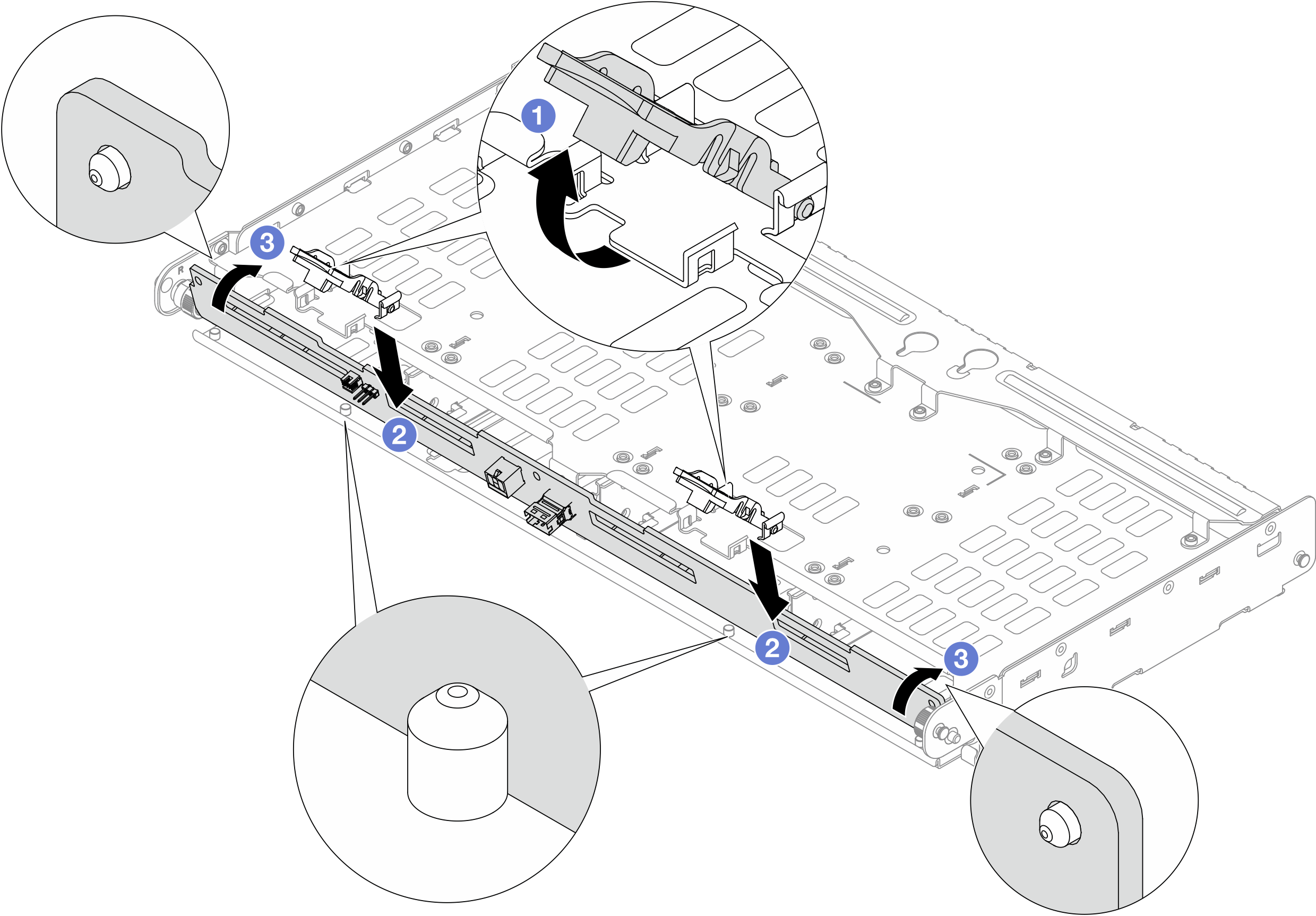

    Figure 3. Installation du fond de panier d’unité arrière 4 x 3,5 pouces
    Installing the 4 x 3.5" rear drive backplane
    1. Assurez-vous que les taquets de déblocage sont ouverts.
    2. Alignez le bas du fond de panier avec les goujons situés au bas du boîtier d’unités de disque dur, et abaissez le fond de panier dans le boîtier d’unités de disque dur.
    3. Poussez le haut du fond de panier de sorte que les trous du fond de panier passent par les broches du boîtier d’unités de disque dur, et que les loquets de déblocage maintiennent le fond de panier en place.
  3. Connectez les câbles au fond de panier d’unité arrière. Voir Cheminement interne des câbles.

Après avoir terminé

  1. Réinstallez les unités ou les obturateurs dans le boîtier d’unité de disque dur arrière. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.

  2. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
