背面ドライブ・バックプレーンの取り付け

4 x 2.5 型、8 x 2.5 型、または 4 x 3.5 型背面ドライブ・バックプレーンを取り付るには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. 背面ドライブ・バックプレーンを取り付けます。

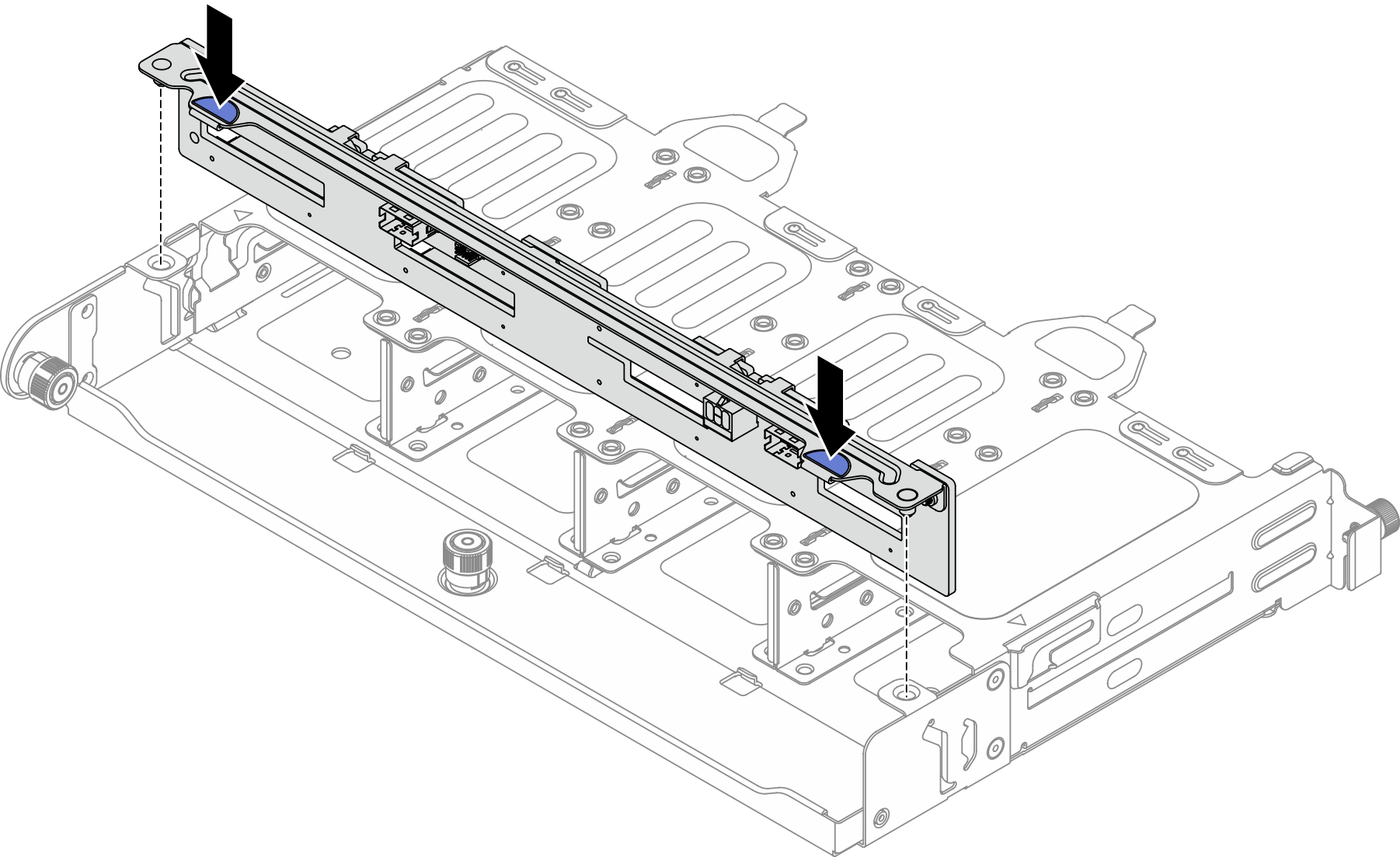

    図 1. 4 x 2.5 型ドライブ・バックプレーンの取り付け
    Installing the 4 x 2.5" rear drive backplane
    1. バックプレーンの下部をドライブ・ケージの下部にあるスタッドと位置合わせし、バックプレーンをドライブ・ケージまで下ろします。
    2. バックプレーンの穴がドライブ・ケージ上のピンを通過するようにバックプレーンの上部を押し込み、リリース・ラッチでバックプレーンを所定の位置に固定します。

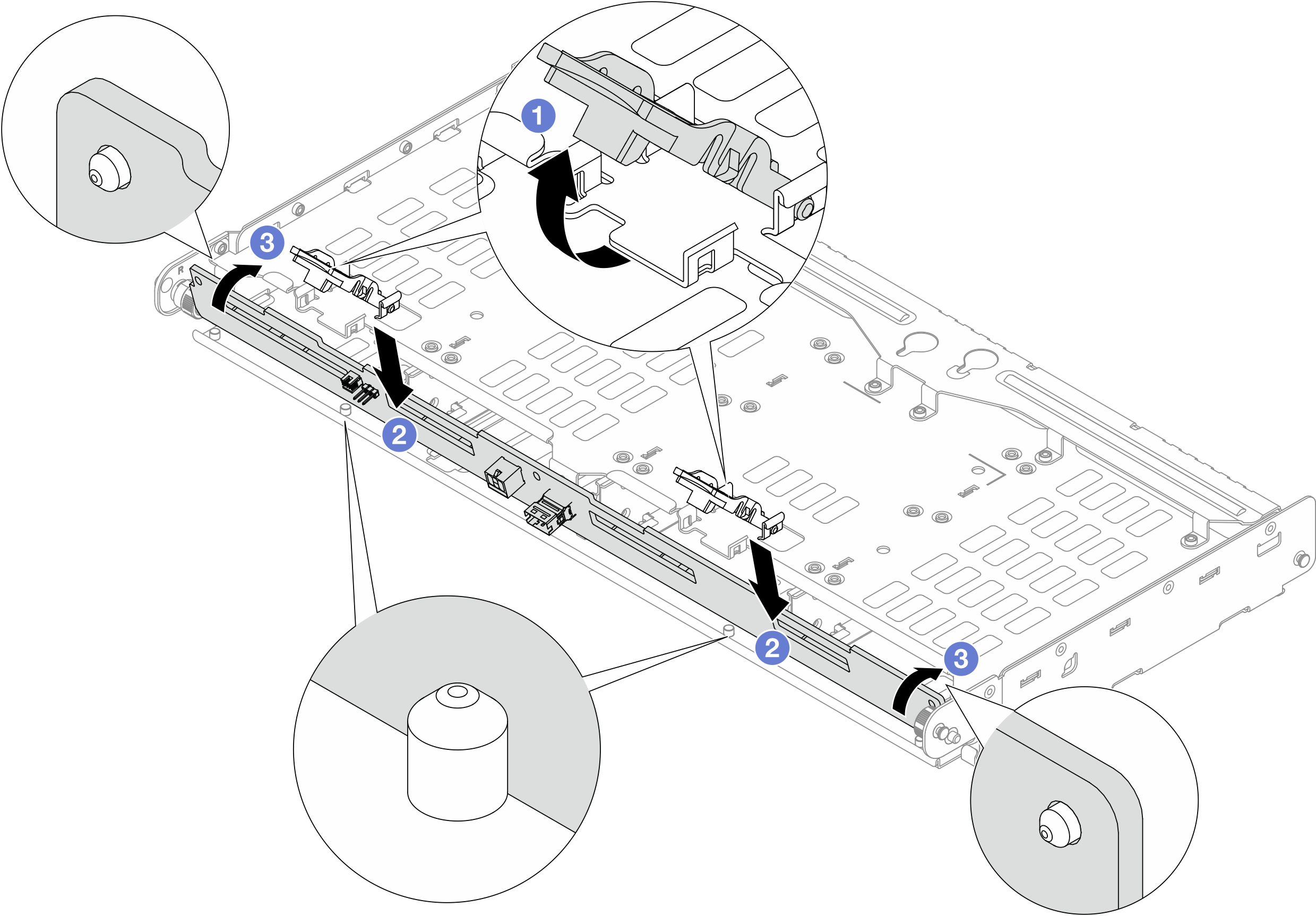

    図 2. 8 x 2.5 型背面ドライブ・バックプレーンの取り付け
    Installing the 8 x 2.5" rear drive backplane

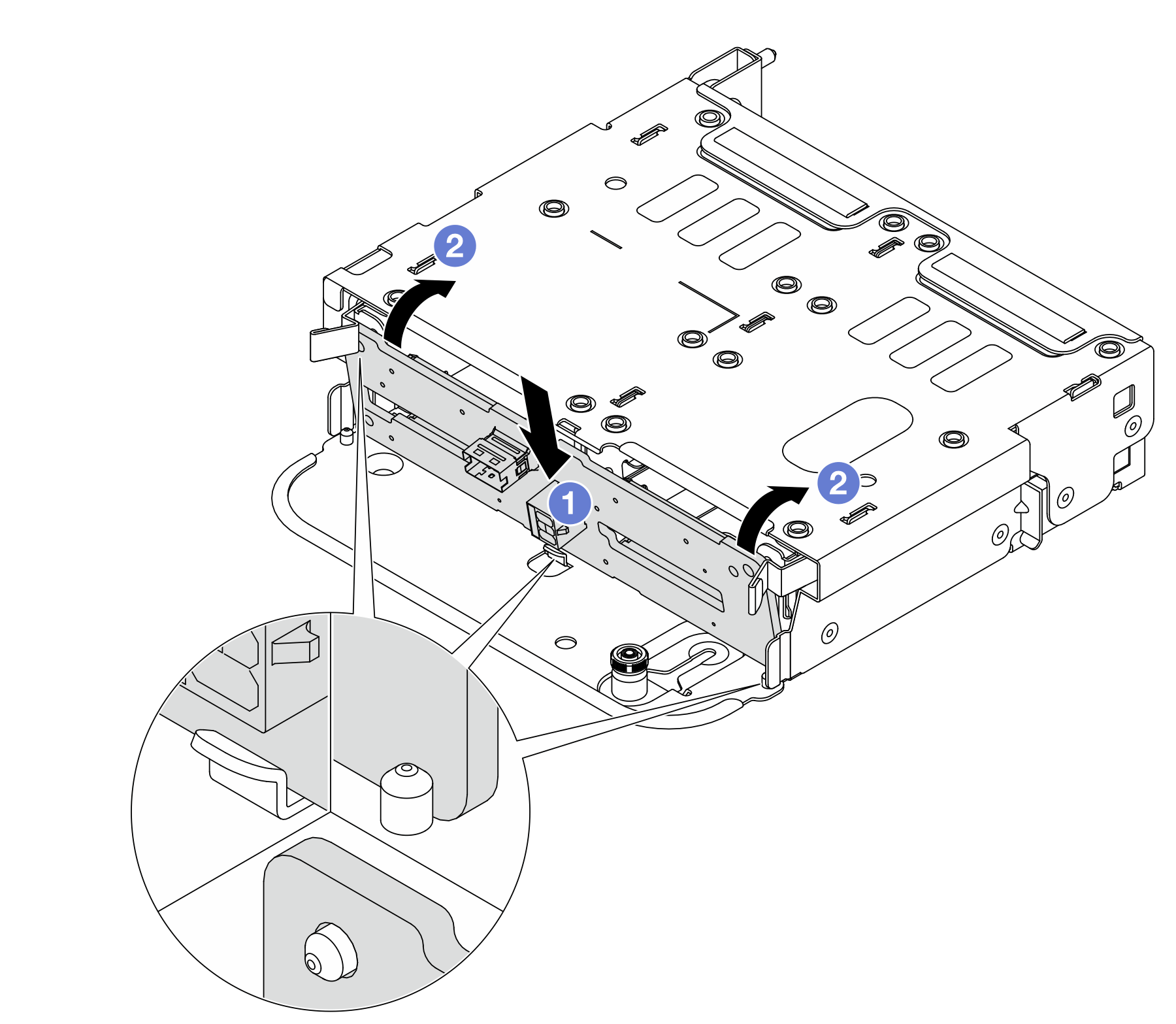

    図 3. 4 x 3.5 型背面ドライブ・バックプレーンの取り付け
    Installing the 4 x 3.5" rear drive backplane
    1. リリース・ラッチが開いていることを確認します。
    2. バックプレーンの下部をドライブ・ケージの下部にあるスタッドと位置合わせし、バックプレーンをドライブ・ケージまで下ろします。
    3. バックプレーンの穴がドライブ・ケージ上のピンを通過するようにバックプレーンの上部を押し込み、リリース・ラッチでバックプレーンを所定の位置に固定します。
  3. 背面ドライブ・バックプレーンにケーブルを接続します。内部ケーブルの配線を参照してください。

完了したら

  1. 背面ドライブ・ケージにドライブまたはドライブ・フィラーを再取り付けします。2.5 型または 3.5 型ホット・スワップ・ドライブの取り付けを参照してください。

  2. 部品交換を完了します。部品交換の完了を参照してください。
