Установка задней объединительной панели для дисков

В этом разделе приведены инструкции по установке задней объединительной панели для четырех 2,5-дюймовых дисков, восьми 2,5-дюймовых дисков или четырех 3,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Установите заднюю объединительную панель дисков.

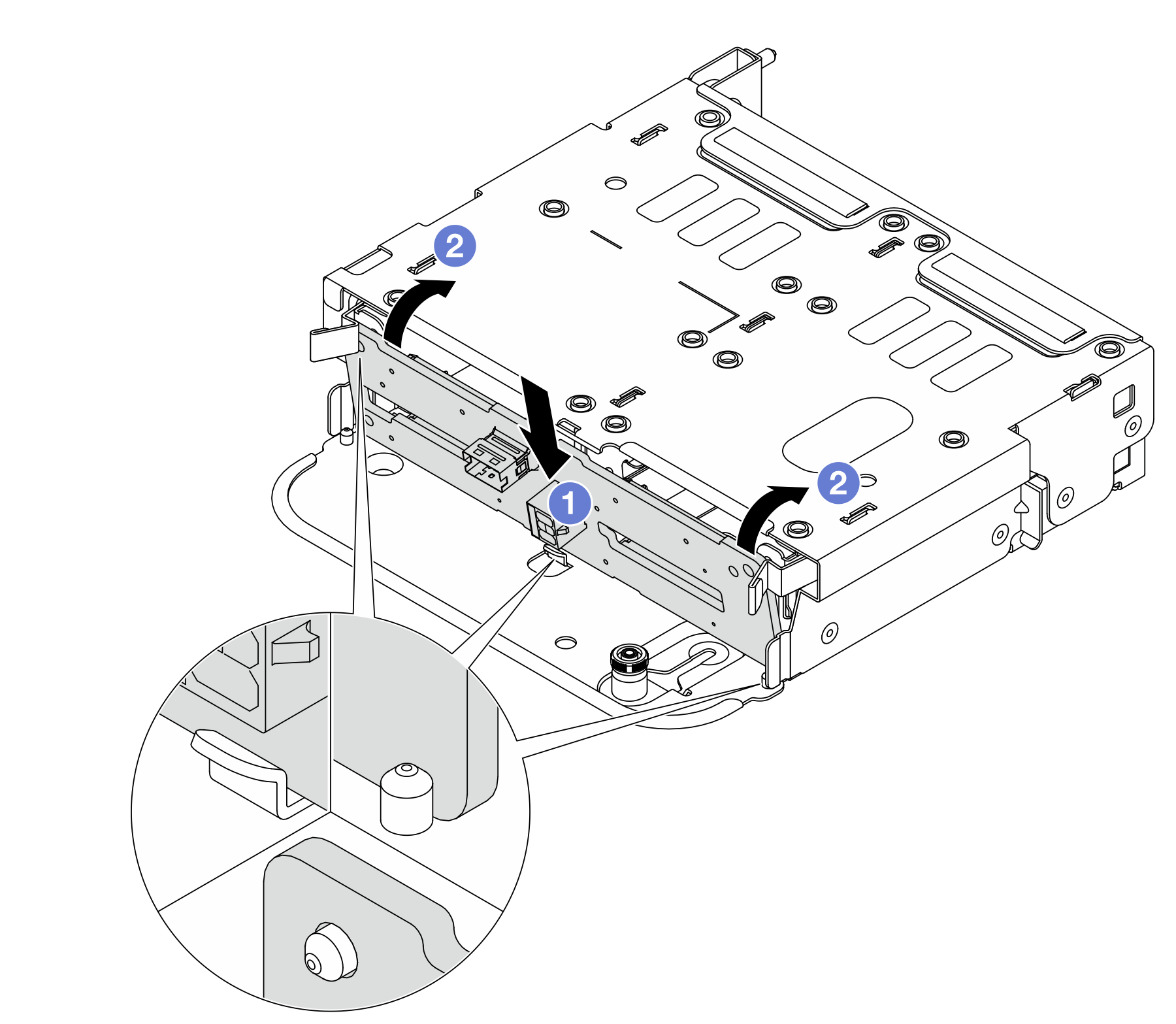

    Рис. 1. Установка задней объединительной панели для четырех 2,5-дюймовых дисков
    Installing the 4 x 2.5" rear drive backplane
    1. Совместите нижнюю часть объединительной панели со шпильками внизу отсека для дисков и опустите объединительную панель в отсек.
    2. Нажмите на верхнюю часть объединительной панели так, чтобы отверстия в ней прошли через штифты на отсеке для дисков, а защелки фиксировали объединительную панель на месте.
    Рис. 2. Установка задней объединительной панели для восьми 2,5-дюймовых дисков
    Installing the 8 x 2.5" rear drive backplane

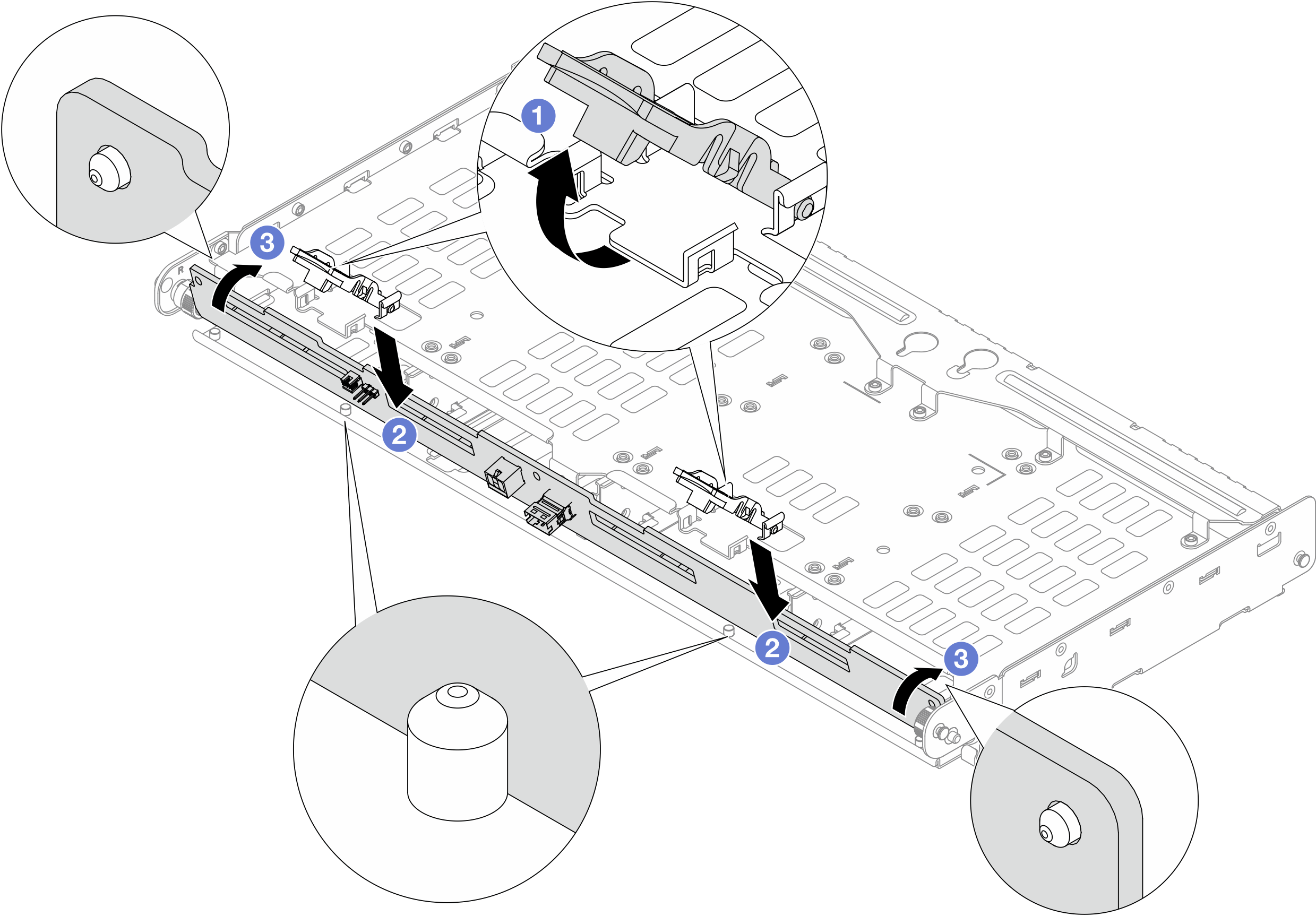

    Рис. 3. Установка задней объединительной панели для четырех 3,5-дюймовых дисков
    Installing the 4 x 3.5" rear drive backplane
    1. Убедитесь, что защелки открыты.
    2. Совместите нижнюю часть объединительной панели со шпильками внизу отсека для дисков и опустите объединительную панель в отсек.
    3. Нажмите на верхнюю часть объединительной панели так, чтобы отверстия в ней прошли через штифты на отсеке для дисков, а защелки фиксировали объединительную панель на месте.
  3. Подключите кабели к задней объединительной панели для дисков. См. раздел Прокладка внутренних кабелей.

После завершения

  1. Снова установите диски или заглушки дисков в задний отсек для диска. См. раздел Установка 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.

  2. Завершите замену компонентов. См. раздел Завершение замены компонентов.
