安装背面硬盘背板

按照本节中的说明安装 4 x 2.5 英寸、8 x 2.5 英寸或 4 x 3.5 英寸背面硬盘背板。

过程

1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
2. 安装背面硬盘背板。

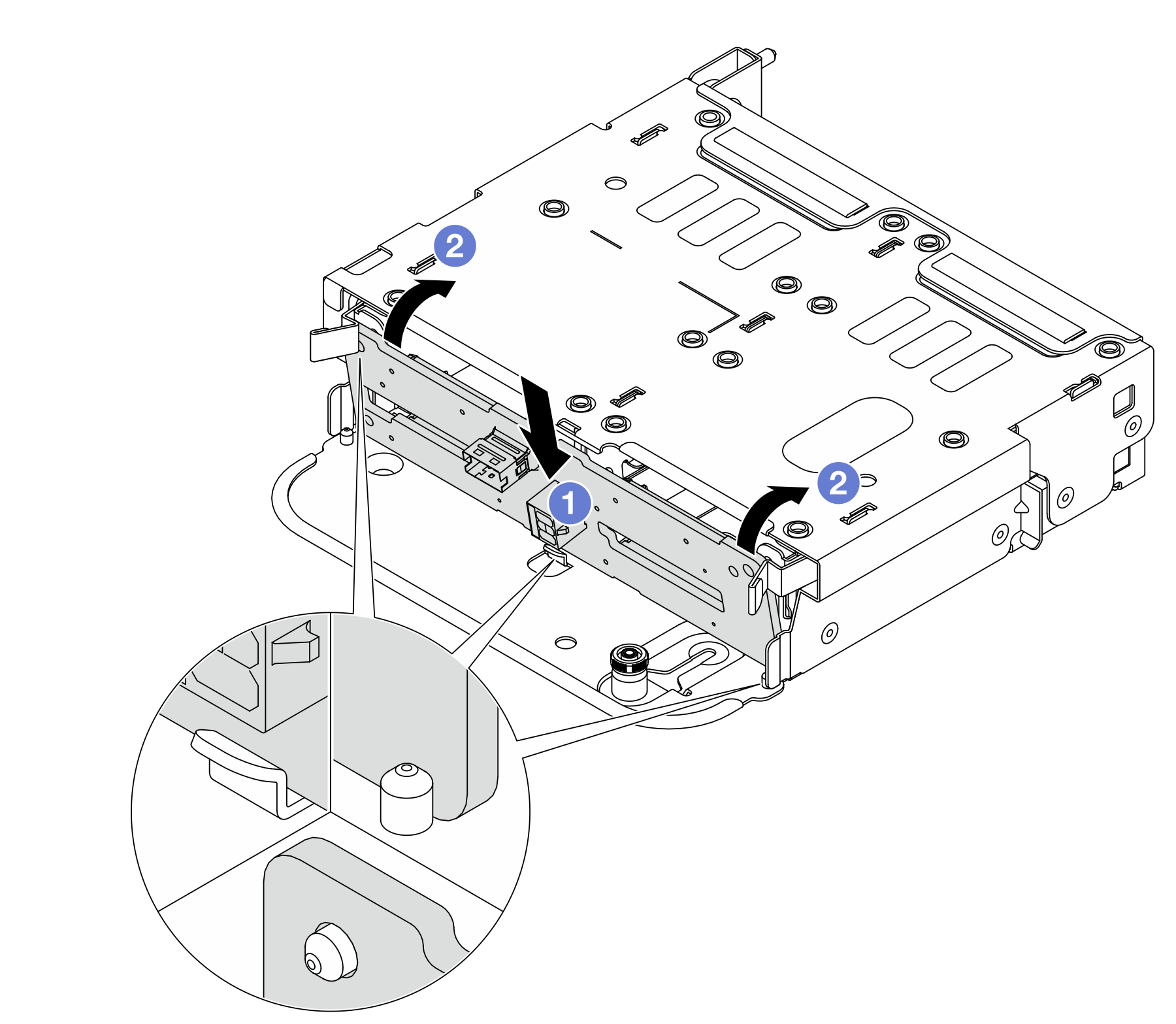

   图 1. 安装 4 x 2.5 英寸背面硬盘背板


   1. 将背板的底部与硬盘仓底部的螺柱对齐，然后将背板向下放入硬盘仓。
   2. 推动背板的顶部，使背板中的孔穿过硬盘仓上的定位销，并由释放滑锁将背板锁定到位。

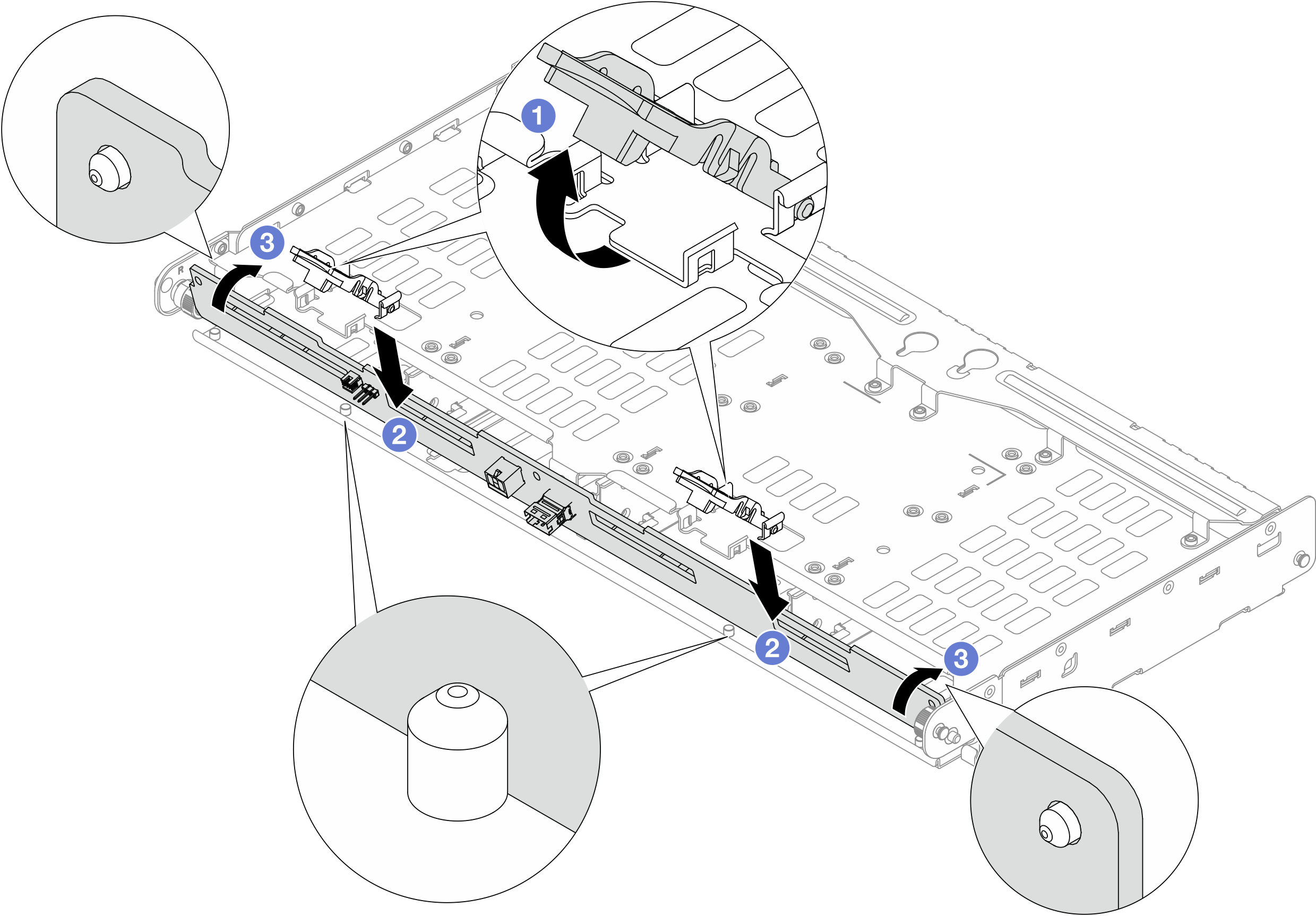

   图 2. 安装 8 x 2.5 英寸背面硬盘背板


   图 3. 安装 4 x 3.5 英寸背面硬盘背板


   1. 确保释放滑锁已打开。
   2. 将背板的底部与硬盘仓底部的螺柱对齐，然后将背板向下放入硬盘仓。
   3. 推动背板的顶部，使背板中的孔穿过硬盘仓上的定位销，并由释放滑锁将背板锁定到位。
3. 将线缆连接到背面硬盘背板。请参阅内部线缆布放。
