뒷면 드라이브 백플레인 설치

이 섹션의 지침에 따라 4 x 2.5", 8 x 2.5" 또는 4 x 3.5" 뒷면 드라이브 백플레인을 설치하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 뒷면 드라이브 백플레인을 설치하십시오.

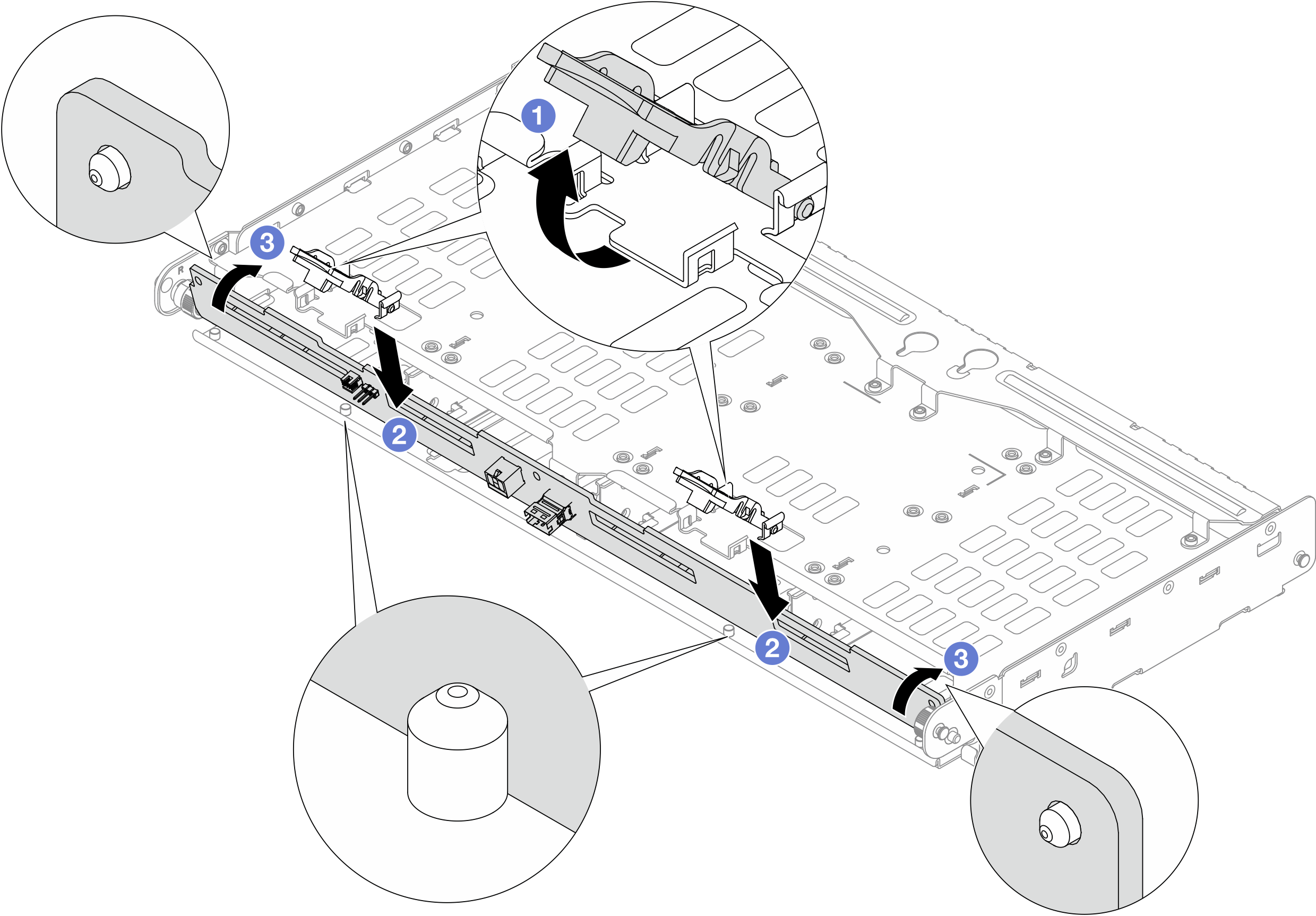

    그림 1. 4 x 2.5" 뒷면 드라이브 백플레인 설치
    Installing the 4 x 2.5" rear drive backplane
    1. 백플레인의 하단부를 드라이브 케이지 하단부의 스터드에 맞추고 백플레인을 드라이브 케이지 쪽으로 내리십시오.
    2. 백플레인의 구멍이 드라이브 케이지의 핀을 통과하도록 백플레인 상단을 누르고 해제 래치를 닫아 백플레인을 제자리에 고정하십시오.

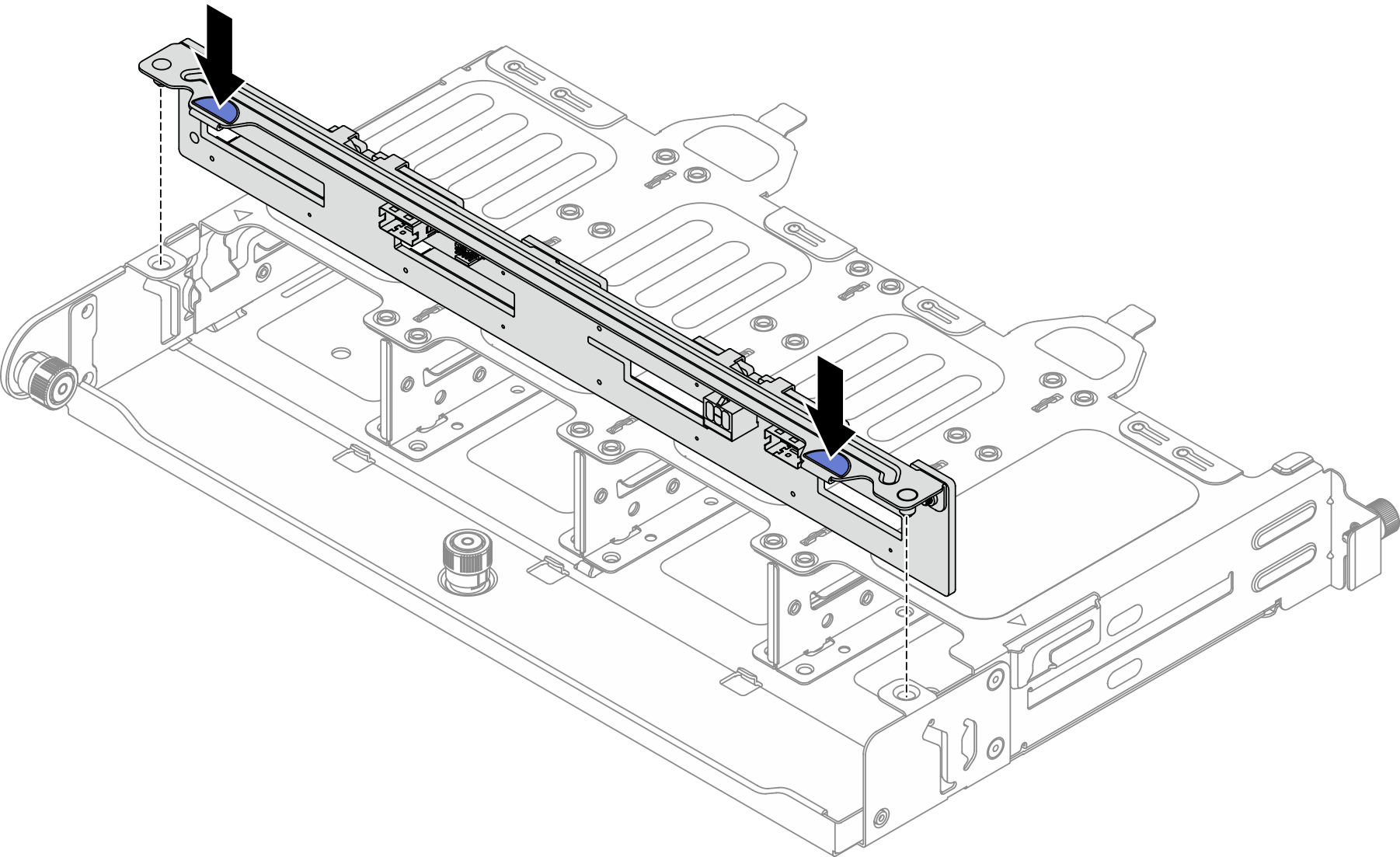

    그림 2. 8 x 2.5" 뒷면 드라이브 백플레인 설치
    Installing the 8 x 2.5" rear drive backplane

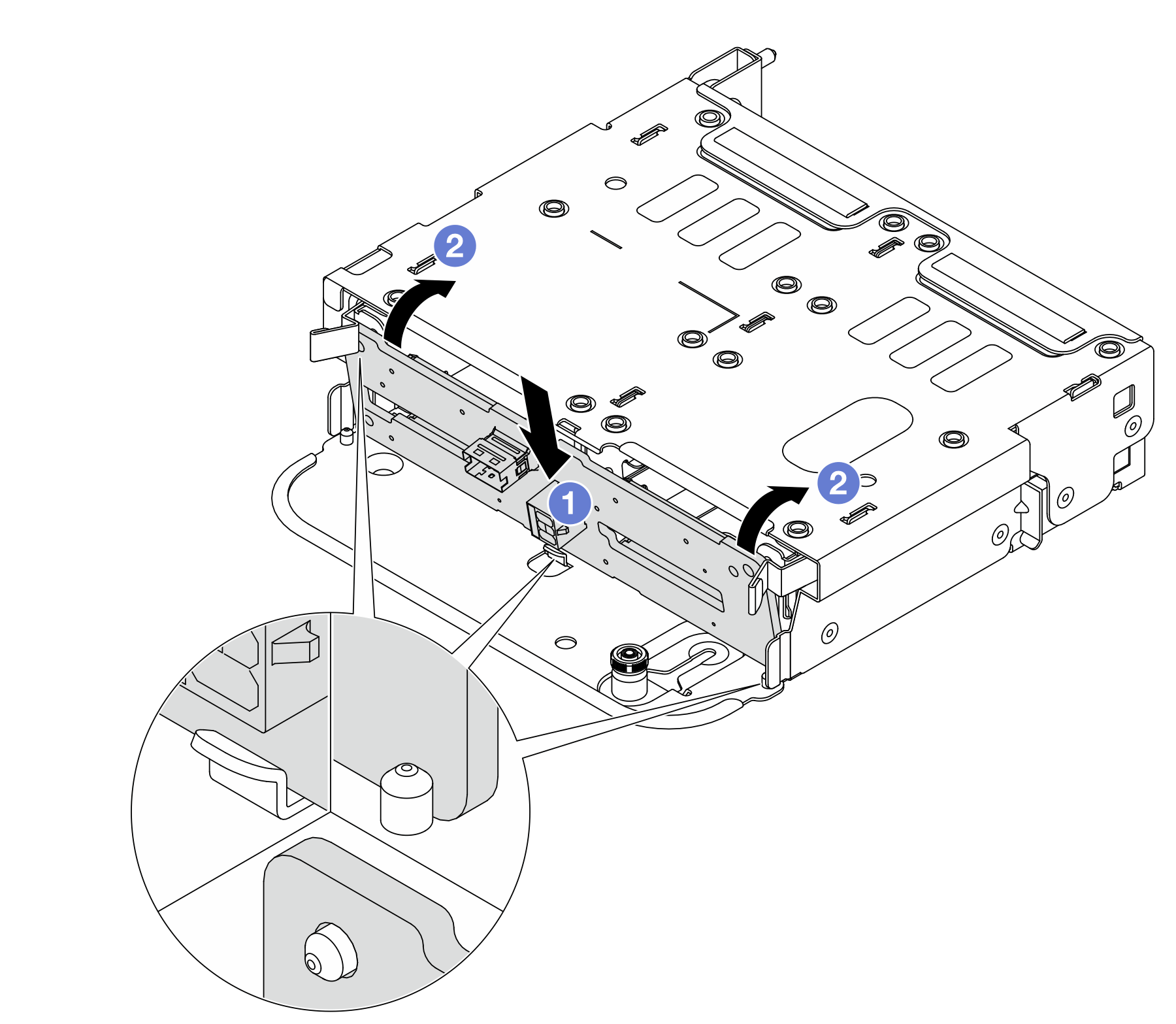

    그림 3. 4 x 3.5" 뒷면 드라이브 백플레인 설치
    Installing the 4 x 3.5" rear drive backplane
    1. 해제 래치가 열려 있는지 확인하십시오.
    2. 백플레인의 하단부를 드라이브 케이지 하단부의 스터드에 맞추고 백플레인을 드라이브 케이지 쪽으로 내리십시오.
    3. 백플레인의 구멍이 드라이브 케이지의 핀을 통과하도록 백플레인 상단을 누르고 해제 래치를 닫아 백플레인을 제자리에 고정하십시오.
  3. 드라이브 후면 백플레인에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

  1. 드라이브 또는 드라이브 필러를 드라이브 후면 케이지에 다시 설치하십시오. 2.5" 또는 3.5" 핫 스왑 드라이브 설치의 내용을 참조하십시오.

  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
