Remover a chave de intrusão

Siga as instruções nesta seção para remover a chave de intrusão.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova os ventiladores do sistema do compartimento do ventilador. Consulte Remover um ventilador do sistema.
    4. Remova o compartimento do ventilador. Consulte Remover o compartimento do ventilador do sistema.

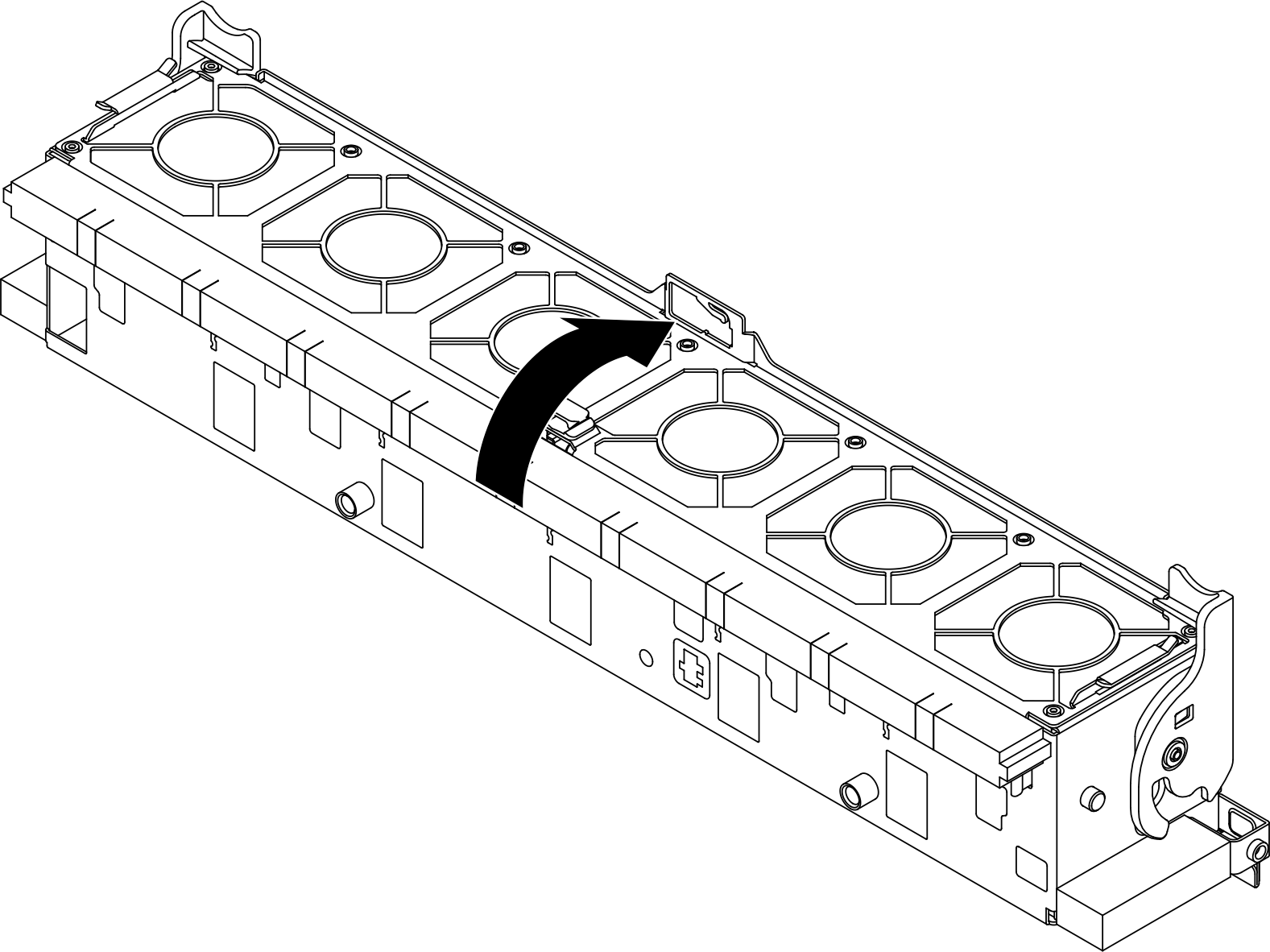

  2. Gire o compartimento do ventilador em 90 graus na direção mostrada.
    Figura 1. Girando o compartimento do ventilador
    Rotating the fan cage

  3. Remova a chave de intrusão da gaiola do ventilador.

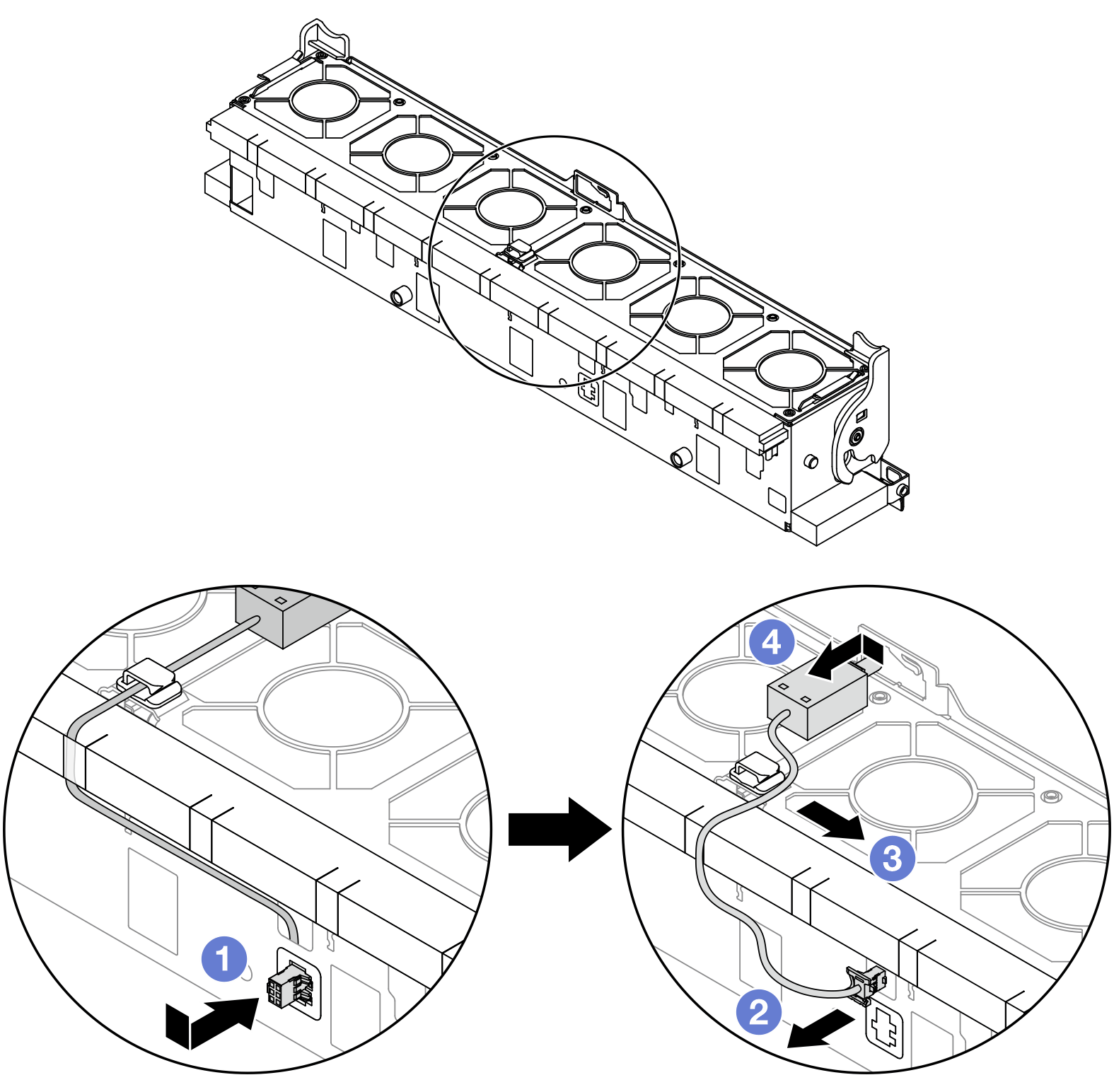

    Figura 2. Removendo a chave de intrusão
    Removing the intrusion switch
    1. Mova o conector da chave de intrusão na direção mostrada para desencaixá-lo da fechadura.
    2. Libere o cabo da chave de intrusão dos slots pré-cortados na espuma e na parte inferior da gaiola do ventilador.
    3. Solte o cabo da chave de intrusão do clipe do cabo.
    4. Deslize e puxe a chave de intrusão para removê-la do suporte.

Depois de concluir

  1. Instale uma nova chave de intrusão. Consulte Instalar a chave de intrusão.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
